Manuel d’utilisation de la Cybex Manuel d’utilisation de la Cybex

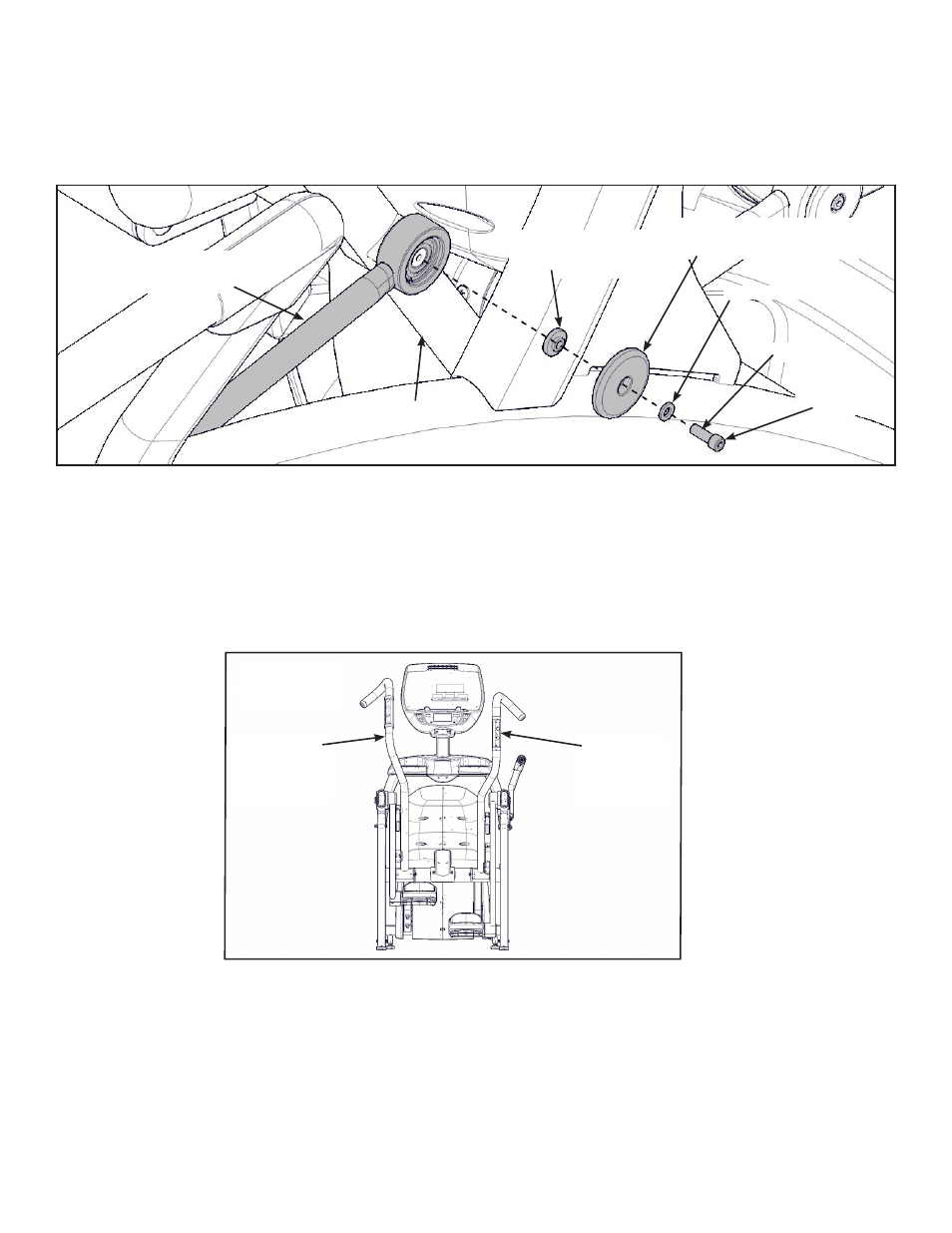

Installez la barre de liaison mécanique droite.
1. Pivotez l'ensemble de la poignée droite vers le haut et faites glisser la barre de liaison
mécanique droite sur le bras droit.
Barre de liaison
mécanique droite
Capuchon de barre de
liaison mécanique
Vis
Rondelle
Bras droit
Entretoise
d'accouplement
Loctite
2. Déposez une goutte de Loctite sur la vis.
3. Vissez la vis, la rondelle, la barre de liaison mécanique et l'entretoise d'accouplement à l'aide
d'une clé Allen de 5 mm (3/16 po.).
4. Serrez la vis à un minimum de 10 Nm.
Assurez-vous maintenant que les poignées sont correctement installées.
Position
correcte
Poignée
gauche
Poignée
droite
