Manuel d’utilisation de la Cybex

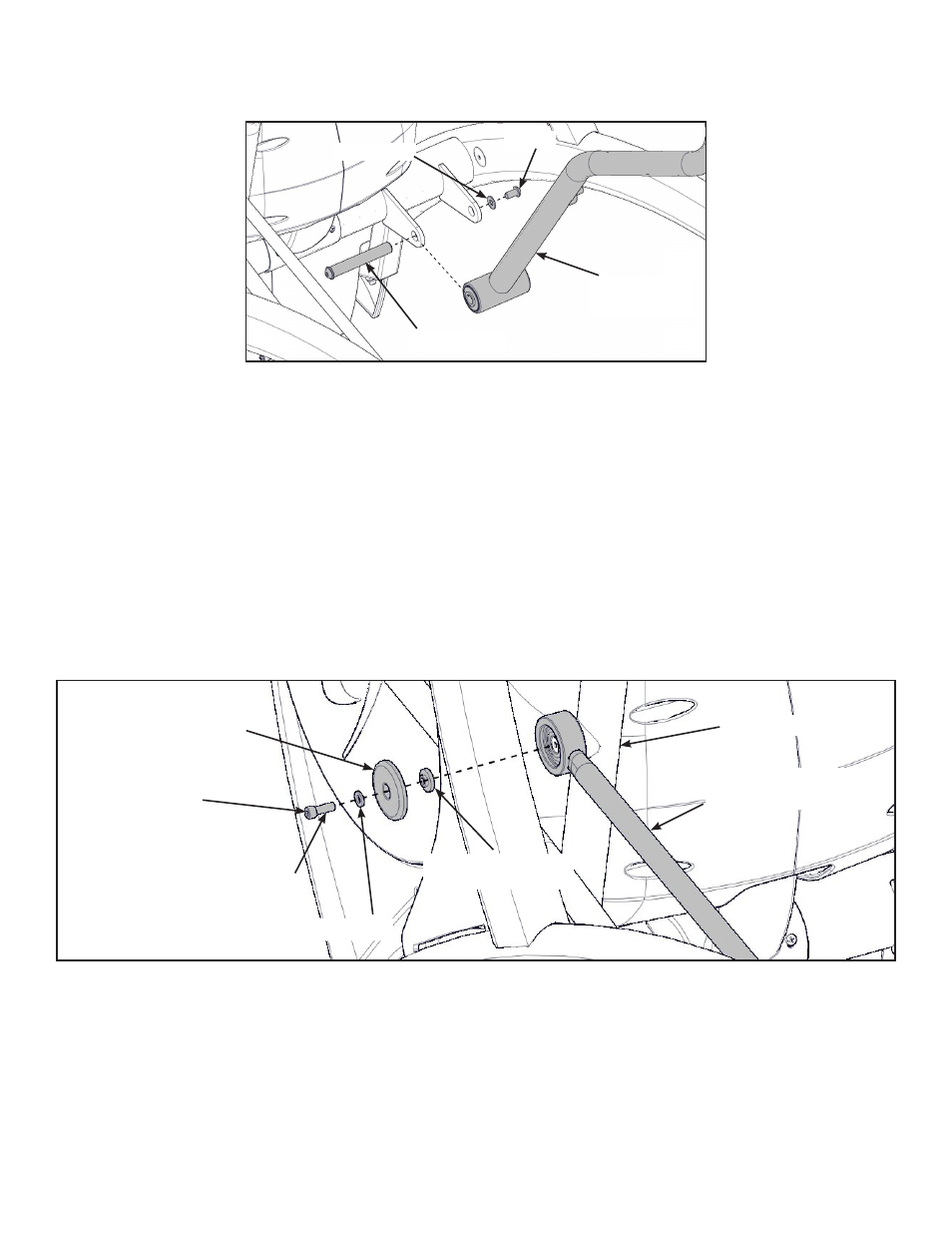

7. Retirez la vis et la rondelle de la poignée droite en utilisant deux clés Allen de 6 mm (7/32 po.).
Poignée
droite
Rondelle
Vis
Tourillon
8. Retirez le tourillon et la poignée droite.
9. Faîtes pivoter la poignée droite de 180 degrés.
10. Appliquez du Loctite au filetage à l'intérieur du tourillon et de la vis.
11. Placez la poignée droite en position et remettez le tourillon en place.
12. Installez les vis et la rondelle de la poignée droite en utilisant deux clés Allen de 6 mm
(7/32 po.).
Installez la barre de liaison mécanique gauche.
1. Pivotez l'ensemble de la poignée gauche vers le haut et faites glisser la barre de liaison
mécanique gauche sur le bras gauche.
Barre de liaison
mécanique gauche
Capuchon de barre de
liaison mécanique
Vis
Rondelle
Bras gauche
Entretoise
d'accouplement Loctite
2. Déposez une goutte de Loctite sur la vis.
3. Vissez la vis, la rondelle, la barre de liaison mécanique et l'entretoise d'accouplement à l'aide
d'une clé Allen de 5 mm (3/16 po.).
4. Serrez la vis à un minimum de 10 Nm.
