Arc Trainer Cybex 625A / 625AT Manuel d’utilisation
37

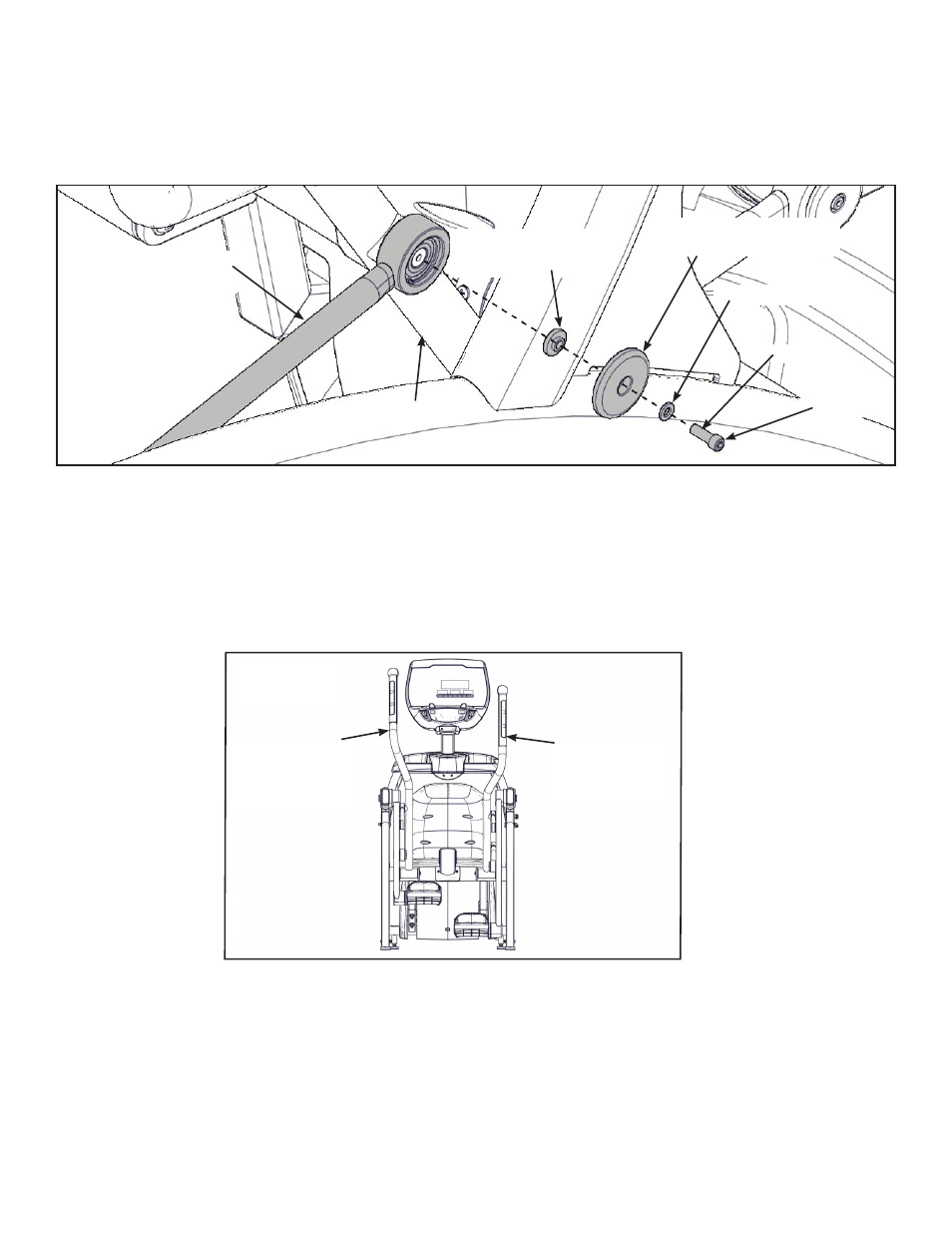

Installation de l’ensemble de poignée droite
1. Placez la poignée droite à l’emplacement adéquat sur le côté droit d’où la poignée droite
a été retirée à l’étape précédente.
Barre de liaison
mécanique droite
Capuchon de barre
de liaison mécanique
Vis
Rondelle
Bras droit
Entretoise
d’accouplement
Loctite
2. Déposez une goutte de Loctite sur la vis.
3. Installez la vis, la rondelle, la barre de liaison mécanique et l’entretoise d’accouplement
à l’aide d’une clé Allen de 3/16 po.
4. Serrez la vis à un minimum de 90 po/lb.
Assurez-vous maintenant que les ensembles de poignées sont correctement installés.
Position
correcte
Ensemble
de la poignée
gauche
Ensemble
de la poignée
droite
