Arc Trainer Cybex 625A / 625AT Manuel d’utilisation
Arc Trainer Cybex 625A / 625AT Manuel d’utilisation
20
Levée et déplacement de l’appareil
1. Enlevez les gros boulons et les supports d’expédition. Pour le moment, laissez le matériel
d’emballage sur les bras de liaison. Vous éviterez ainsi de rayer la peinture pendant
l’assemblage.
2. Saisissez chaque jambe de support arrière fermement et soulevez avec une personne
de chaque côté.
3. Soulevez les jambes de support arrière inférieures en utilisant des méthodes de levage
appropriées de sorte que les roues de transport avant soient en mesure de rouler sur le sol.
4. Déplacez l’appareil jusqu’à l’emplacement souhaité.
5. Abaissez les jambes de support arrière.

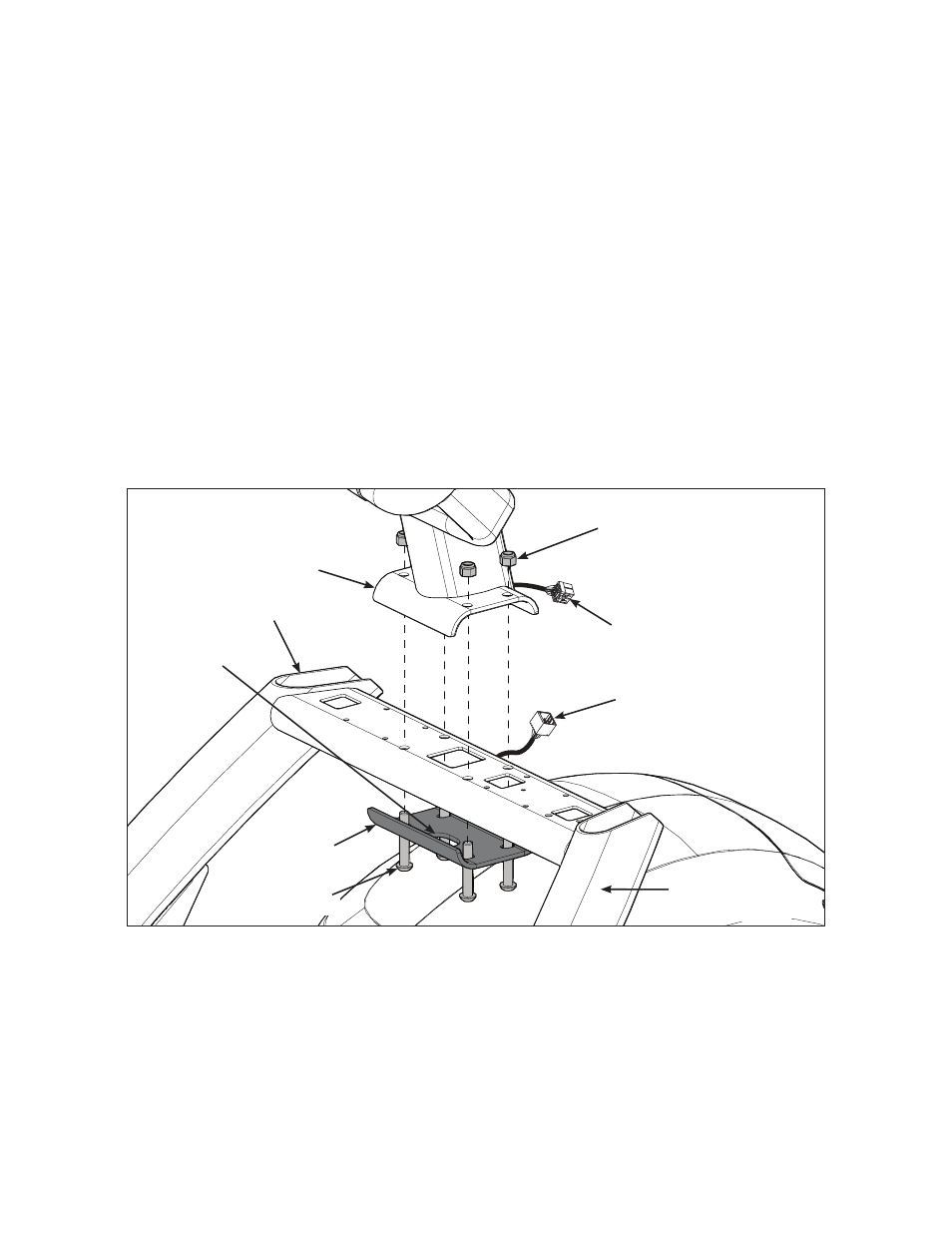

Fixation de l’assemblage de la console 625A
1. Placez la console en position sur le cadre. Assurez-vous de ne pas pincer les câbles
en abaissant la console.
Câble supérieur
d’affichage
Console
Contre-écrous (4)
Boulons (4)
Support
inférieur
Arrière de
l’appareil
Trou du
support
inférieur
Châssis
Câble inférieur
d’affichage
2. Insérez (par dessous) le support inférieur et quatre boulons dans le cadre et la console.
Positionnez le support inférieur avec le trou du support inférieur vers l’arrière de l’appareil.
3. Vissez à la main les quatre contre-écrous sur les boulons.
4. Serrez les quatre boulons et contre-écrous avec une clé Allen de 0,55 cm (7/32 po) et une clé
à fourche de 1,43 cm (9/16 po).
5. Branchez le câble supérieur de l’écran dans le câble inférieur.
