Assemblage
Étape 4

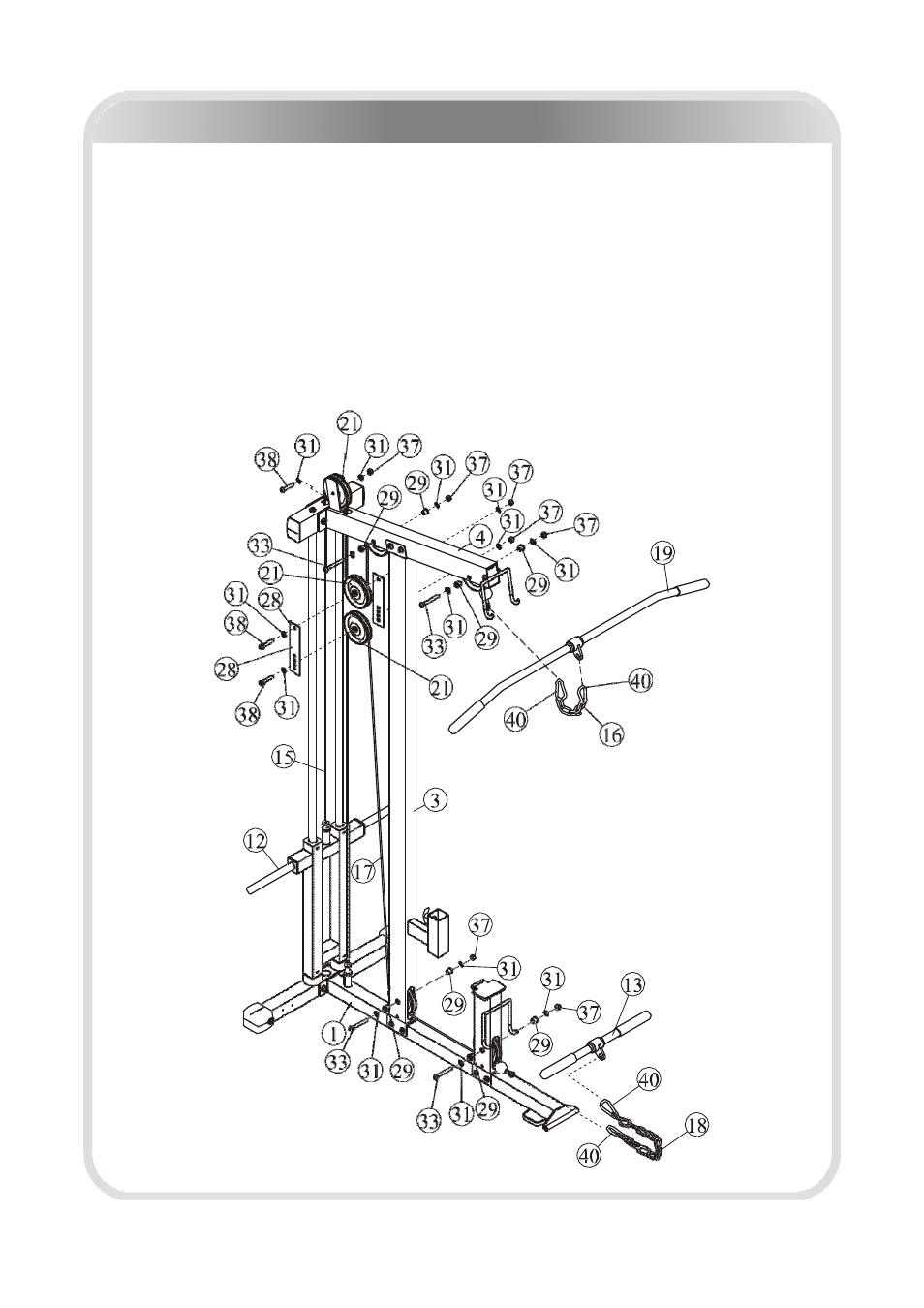

1. Effectuez le montage des câbles (n°15, n°17) à l’aide de :
sept poulies (n°21) sept écrous freinés en nylon M10 (n°37)
huit cales d’espacement de poulie (n°29) trois VATR M10*50 (n°38)
quatre VATR M10*75 (n°33) quatorze rondelles plates Φ11*Φ20*2 (n°31)
sept écrous freinés en nylon M10 (n°37) deux plaques de poulie (n°28)
2. Fixez la barre longue (n°19) et la barre courte (n°13) comme illustré ci-dessous.
Remarque : Serrez à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
