Assemblage

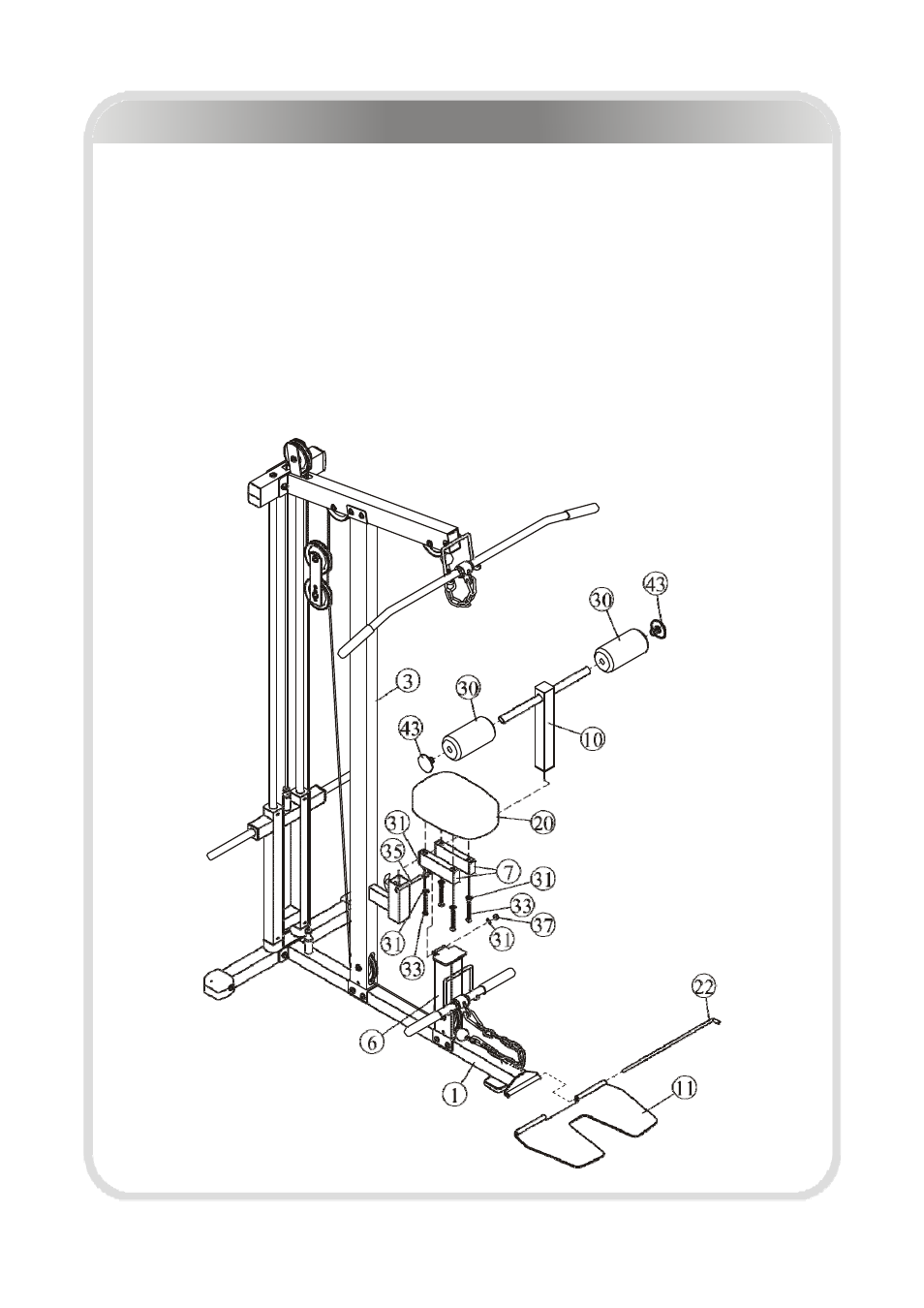

Étape 5
1. Effectuez le montage de la barre de maintien des jambes à l’aide de :
un cadre pour rouleaux (n°10) deux morceaux de mousse
(n°30)
deux gros embouts (n°43)
2. Montez le siège (n°20) à l’aide de :
deux tubes de siège (n°7) une VATR M10*115 (n°35)
quatre VATR M10*75 (n°33) six rondelles plates Φ11*Φ20*2 (n°31)
un écrou freiné en nylon M10 (n°37)
3. Glissez la baguette gauche (n°22) dans les trous de la plaque des pieds (n°11)
et du socle principal (n°1).
Remarque : Serrer les boulons et les écrous freinés en nylon avec une clé.
