Assemblage
Étape 2

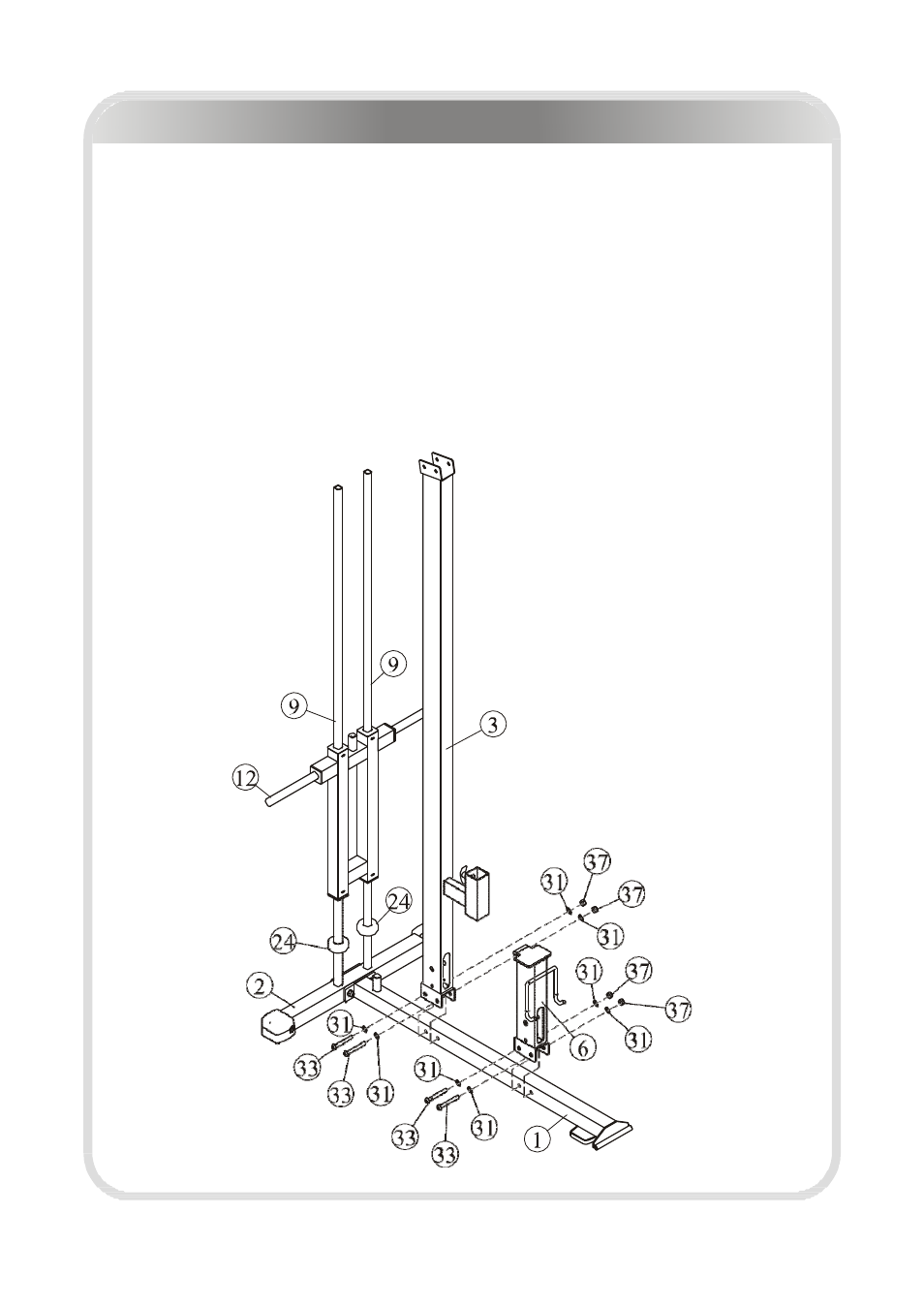

1. Glissez les butoirs de poids (n°24) et le porte-poids (n°12) sur les tiges
verticales comme illustré ci-dessous.
Fixez le montant (n°3) au socle principal à l’aide de :
deux VATR M10*75 (n°33) quatre rondelles plates Φ11*Φ20*2
(n°31) deux écrous freinés en nylon M10
(n°37)
2. Fixez le support de siège (n°6) au socle principal (n°1) à l’aide de :
deux VATR M10*75 (n°33) quatre rondelles plates Φ11*Φ20*2
(n°31) deux écrous freinés en nylon M10
(n°37)
Remarque : Serrez à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
