Assemblage

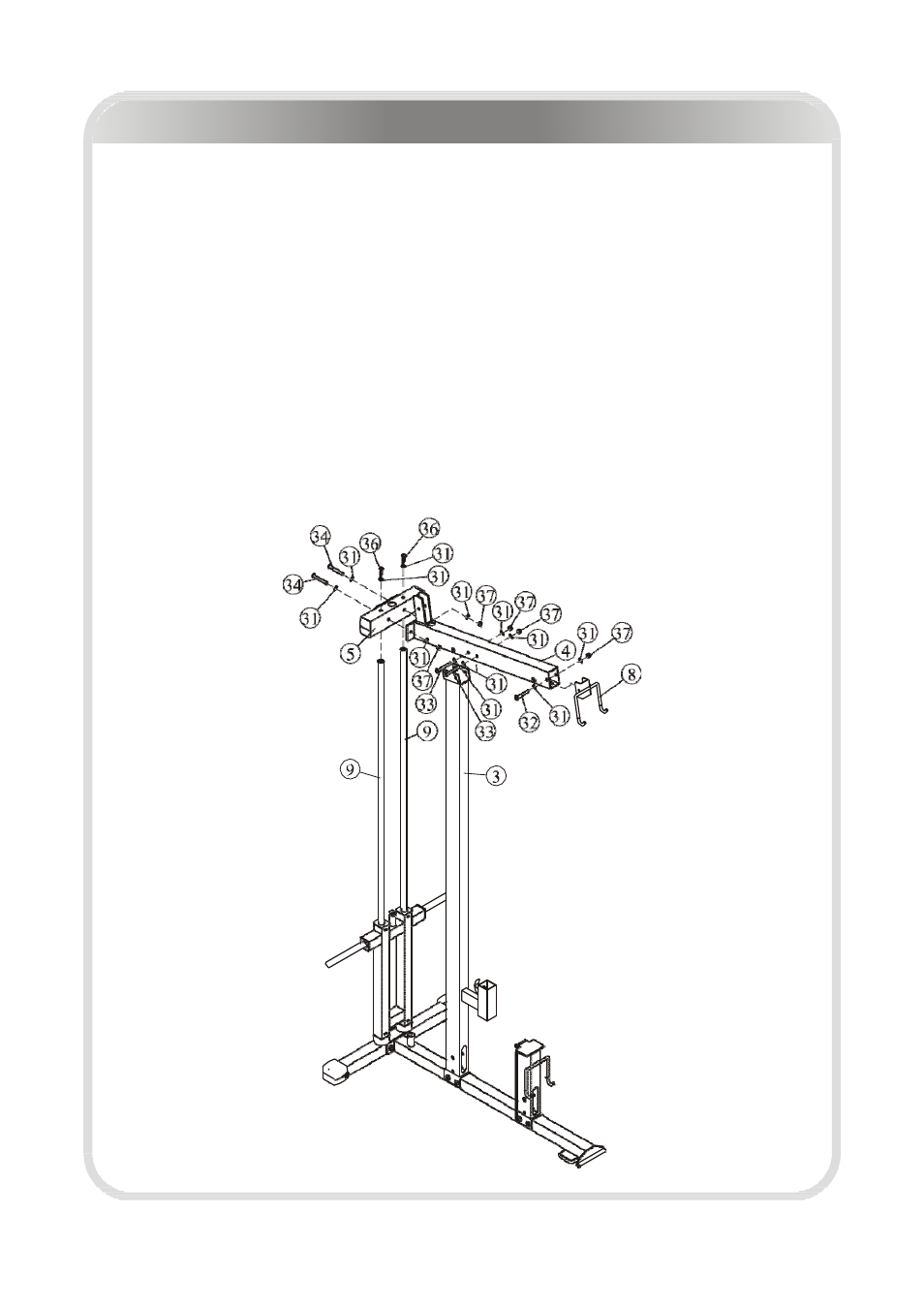

Étape 3
1. Glissez le cadre transversal supérieur (n°5) par-dessus les tiges verticales et
fixez-le à l’aide de :
deux VATR M10*25 (n°36) deux rondelles plates Φ11*Φ20*2 (n°31)
2. Fixez le cadre supérieur (n°4) au montant (n°3) à l’aide de :
deux VATR M10*75 (n°33) quatre rondelles plates Φ11*Φ20*2 (n°31)
deux écrous freinés en nylon M10 (n°37)
3. Fixez le cadre supérieur (n°4) au cadre transversal supérieur (n°5) à l’aide de :
deux VATR M10*80 (n°34) quatre rondelles plates Φ11*Φ20*2 (n°31)
deux écrous freinés en nylon M10 (n°37)
4. Fixez le porte-barre (n°8) au cadre supérieur (n°4) à l’aide de :
une VATR M10*65 (n°32) deux rondelles plates Φ11*Φ20*2
(n°31) un écrou freiné en nylon M10 (n°37)
Remarque : Serrez à la main les boulons et les écrous freinés en nylon jusqu’à ce
que l’appareil soit complètement assemblé.
