BRONKHORST HIGH-TECH B.V.
2.4 Montage
La position de montage du débitmètre dépend du type de l’instrument. De préférence, il faut le monter
horizontalement et systématiquement en cas d’utilisation à pression élevée. Eviter de le placer près d’une
machine vibrante ou d’une source de chaleur.

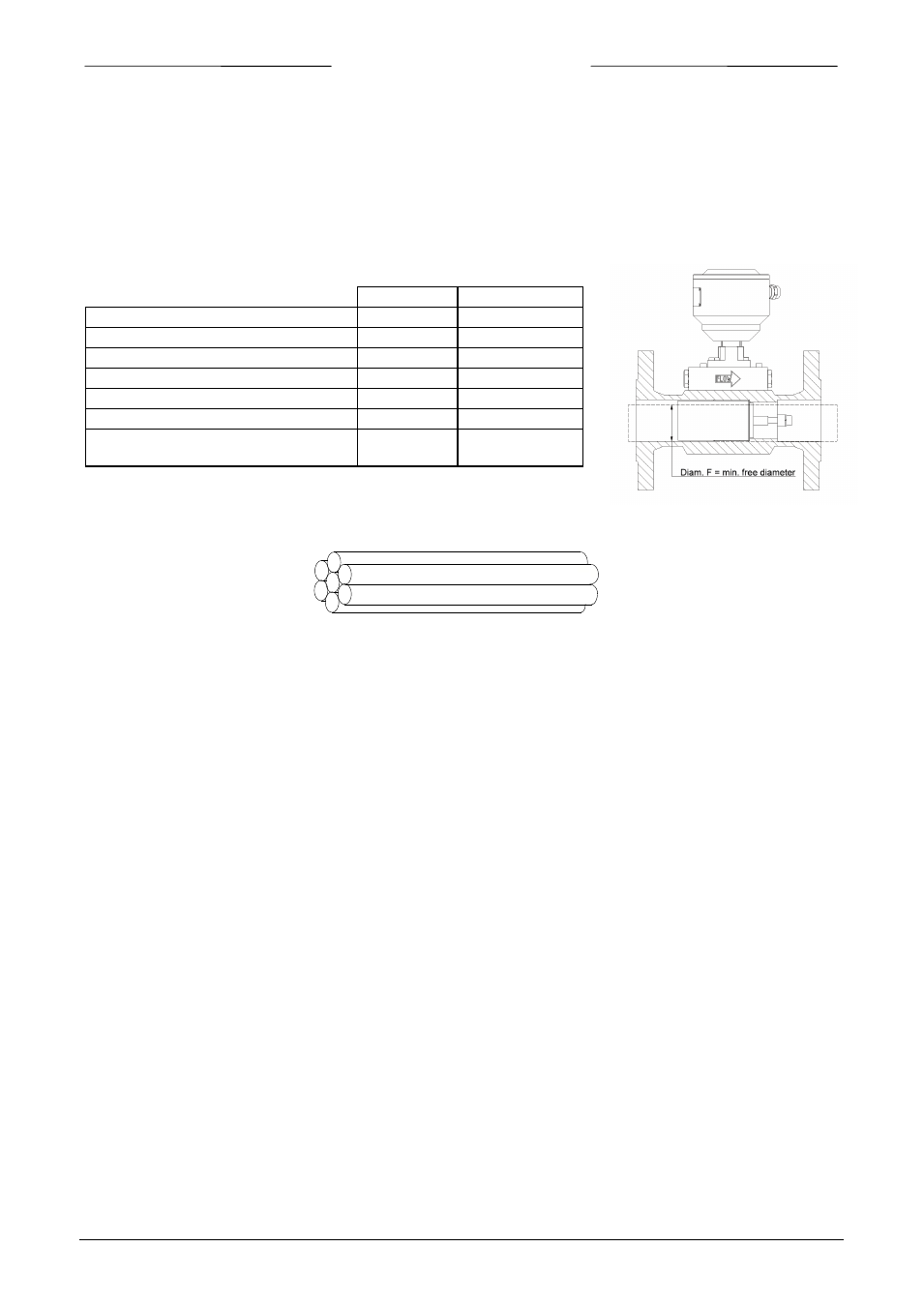

Pour monter la série F-106/F-107 manipule les règles suivantes :
Longueurs droites nécessaires avant capteur (en nombre de diamètre F)
Amont Aval
un coude à 90° avant le capteur 10 4
2 coudes à 90° avant le capteur 13 4
2 coudes à 90° sur 2 plans 20 4
3 coudes à 90° sur 3 plans 30 4
réduction avant capteur 10 4
amplificateur avant capteur 20 4
détendeur / vanne de régulation / vanne
partiellement fermée avant le capteur
30 4
Pour plus d’informations voir le plan d'encombrement.
En général, un tranquiliseur de flux a une incidence sur la longueur droite devant un débitmètre.
Un tranquiliseur de flux peut être considéré comme un groupe de tubes parallèles placé dans un tube
principal .
En général, le tranquiliseur de flux doit être placé au moins 6 à 8 D en amont du débitmètre.
En général, utilisez un tranquiliseur de flux en cas de présence d'une vanne de régulation et de coudes
dans différents axes.
En plus de ces préconisations de longueurs droites, le débit doit être régulier, c'est-à-dire sans à-coups et
sans oscillations.
2.5 Filtre en ligne
Bien qu’en principe les gaz et les canalisations soient toujours propres, sans poussières, ni huile, ni humidité,
ni copeaux métalliques, il est toujours recommandé de placer en amont de chaque appareil un filtre d’au
moins 5 microns. Si l’installation est telle qu’il y ait un risque de retour, il faut également prévoir un filtre et un
clapet anti-retour en aval du débitmètre.
Chaque débitmètre comporte une crépine qui est destinée à protéger l’intérieur de l’instrument et également
à maintenir la forme régulière à l’écoulement. Cette crépine ne peut en aucun cas être considérée comme
un filtre. Pour de plus amples renseignements, contactez votre distributeur.
2.6 Raccords fluide
Les débitmètres / régulateurs de débit massique Bronkhorst Hight-Tech B.V sont équipés de raccords à
compression ou à étanchéité de surface. Pour la plupart des instruments, ces raccords sont de type BSP
cylindrique et doivent être utilisés avec des joints en élastomètre pour être montés. Sur certains instruments,
ces raccords peuvent être soudés orbitalement au corps de l’appareil. Pour être sûr de l’étanchéité en cas
d’utilisation de raccords doubles bagues, vérifier que le tube est bien enfoncé dans le logement du raccord,
et qu’il est parfaitement propre, ainsi que la bague de serrage et l’olive. Serrer à la main l’écrou en soutenant
le corps du débitmètre et en le poussant fortement dans l’axe du tube. Suivre les prescriptions du fournisseur
des raccords.
Des raccords spéciaux sont disponibles sur demande.
Les brides doivent être parfaitement adaptées et il faut porter une attention particulière au positionnement du
joint torique dans la gorge.
* Note: Assurez-vous toujours que votre système soit sans fuite avant d’appliquer la pression surtout dans le
cas de gaz toxiques, explosifs ou autres gaz dangereux.
9.21.022
page 21
