BRONKHORST HIGH-TECH B.V.
1 Introduction
1.1 Description générale
1.1.1 Débit gaz
Les débitmètres massiques pour gaz de Bronkhorst High-Tech B.V. sont des outils précis pour la mesure de
débits jusqu’à 700 bars suivant l’exécution, virtuellement indépendants des variations de température et de
pression.
L’instrument peut être complété par une vanne de régulation et une électronique de commande pour mesurer
et réguler des débits allant de 3 ml
n
/min à plusieurs milliers de m 3
n
/h suivant le type d’instrument.
Pour une gamme limitée de débit, des instruments à étanchéité métal-métal sont disponibles.
1.1.2 Débit liquide
Les débitmètres massiques pour liquides de Bronkhorst High-Tech B.V. sont des outils précis pour la mesure
de débit jusqu’à 400 bars suivant l’exécution, virtuellement indépendants des variations de températures et
de pression.
L’instrument peut être complété par une vanne de régulation et une électronique de commande pour mesurer
et réguler des débits compris entre 0,25 g/h P.E et 20 kg/h P.E suivant le type d’instrument.
1.1.3 Pression
Les capteurs de pression de Bronkhorst High-Tech B.V. couvrent une gamme de pression comprise entre
100 mbar et 400 bars absolu ou relatif et une plage de pression différentielle de 0 à 15 bars.
La régulation de pression se fait avec une grande précision et répétabilité. Les instruments peuvent réguler
une pression amont (série P700) ou une pression aval (série P600).
Le débit circulant dans l’instrument dépend des pressions amont, aval, du diamètre de l’orifice de vanne, de
la nature du fluide et du volume à pressuriser.
1.2 Boîtiers
Tous les boîtiers, quelque soit le type d’exécution, sont conformes aux normes relatives à la CEM.

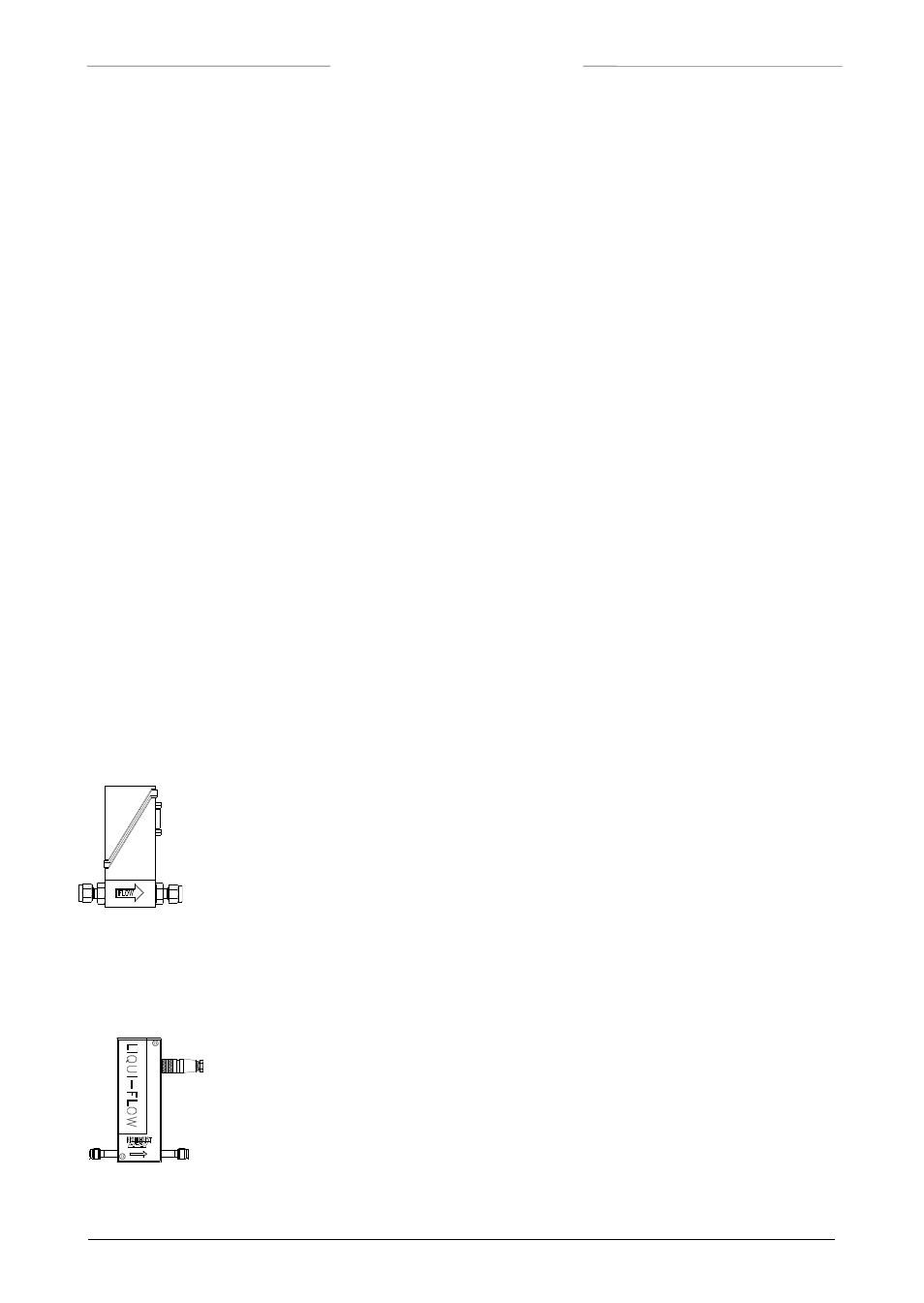

1.2.1 EL-FLOW ® , EL-PRESS (Euro-style)
La carte électronique est placée dans un coffret en plastique métallisé. Le raccordement
électrique se fait à l’aide d’un connecteur SUB-D 9 broches. Ces instruments sont prévus
pour être utilisés en intérieur (sec), comme un laboratoire ou dans un coffret de protection.
1.2.5 Débitmètre et régulateur de débit massique pour liquides
La série LIQUI-FLOW ® jusqu’à 1000 g/h, est formée d’un boîtier en aluminium
moulé autour du capteur.
Ce modèle a un indice de protection IP65. La connexion électrique se fait par un
connecteur mâle rond 8 broches.
Ces instruments peuvent être utilisés dans un environnement industriel ou en extérieur.
page 8 9.21.001
