BRONKHORST HIGH-TECH B.V.
2.14 Compatibilité électromagnétique
2.14.1 Conditions à remplir pour conformité aux règles C.E.
Tous les instruments décrits dans ce manuel portent le label CE.
Ainsi, ils sont conformes aux exigences CEM, cependant et conformément aux recommandations CEM, les
instruments doivent être utilisés avec leurs propres câbles et connecteurs.
Pour de meilleurs résultats, Bronkhorst High-Tech B.V. peut vous fournir des câbles standards. Sinon, suivez
les instructions suivantes :

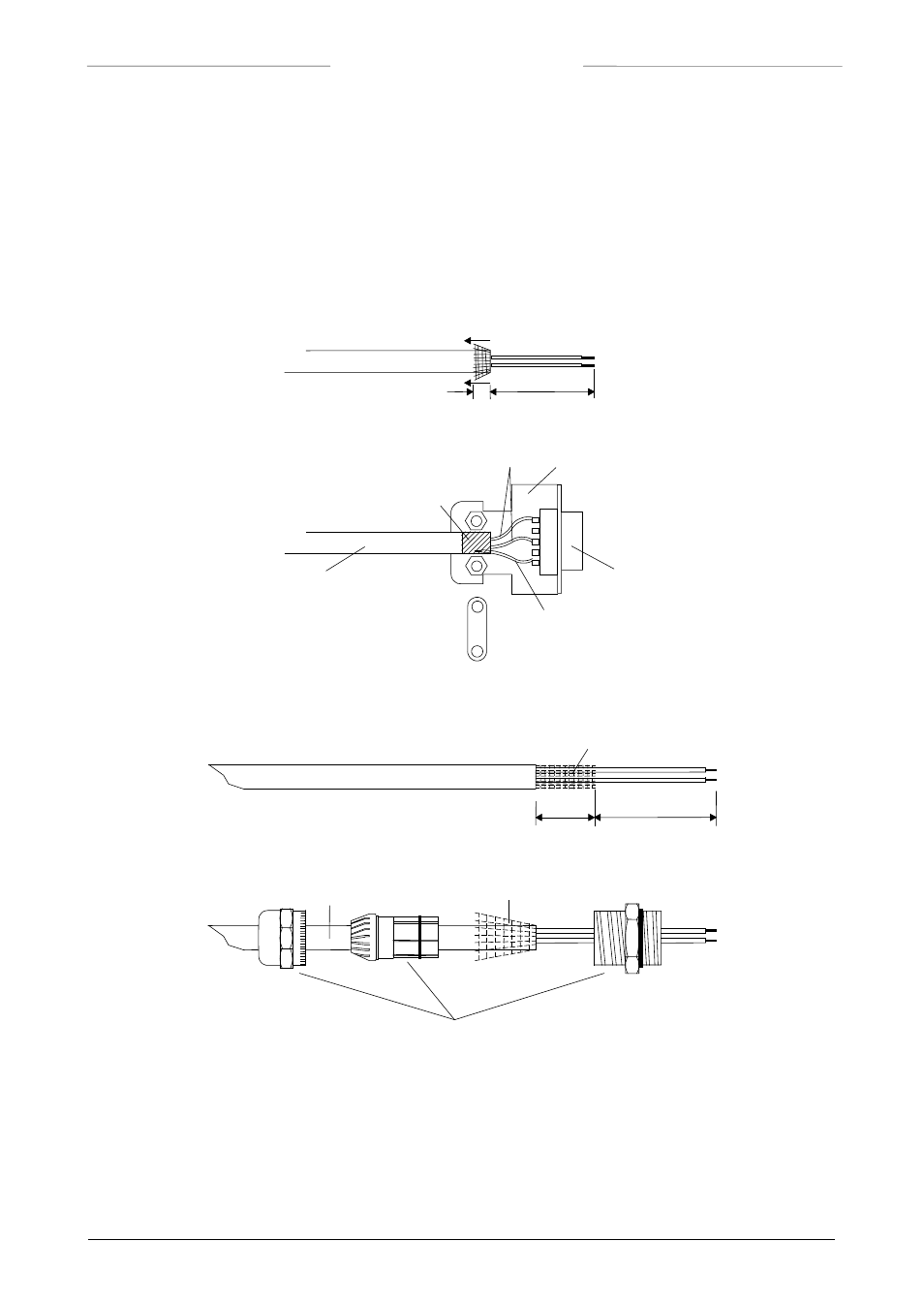

1. Connectique du connecteur Sub-D
Replier la tresse par dessus le câble (le blindage doit être autour du câble).
Enrouler un ruban de cuivre autour
du blindage.
Souder un fil noir sur le ruban
et le relier au connecteur 9 broches.
Ruban de cuivre
Cable blindé
Autres fils
Boitier connecteur Sub D
métalisé
connecteur
8 mm
20 mm
Fil noir (blindage)
2. Câble assemblé “gland”
Replier la tresse par dessus le câble (la tresse doit être autour du câble).
câble tressé
e.g. LAPP LiYCY tresse
connecteur métal “gland”
e.g. HUMMEL HSK-M-EMV
tresse
15 mm 35 mm
Monter le connecteur métal “gland” comme décrit sur ce schéma
9.21.001 page 19
