V K c
signal p m
= ⋅ ⋅ Φ
V
signal
= signal de sortie
K = constante
c
p
= chaleur spécifique
Φ
m
= débit massique
1.4.3 Capteur de pression
Les capteurs de pression de la série EL-PRESS sont des éléments piezorésistifs montés en pont et
déposées sur un support silicium. L’ensemble est monté dans une capsule métallique avec de l’huile silicone
incompressible. Assurant ainsi une transmission mécanique fidèle au capteur.
1.5 Principes de fonctionnement des vannes :
Ces vannes de régulation, malgré leur excellente étanchéité, ne peuvent pas être considérées comme des
vannes d’arrêt.
Nous recommandons le montage d’une vanne d’arrêt séparée si l’installation le requiert. Les coups de bélier
pendant la mise sous pression doivent être évités. Les différents modèles suivants existent
1.5.1 Vanne à solénoïde

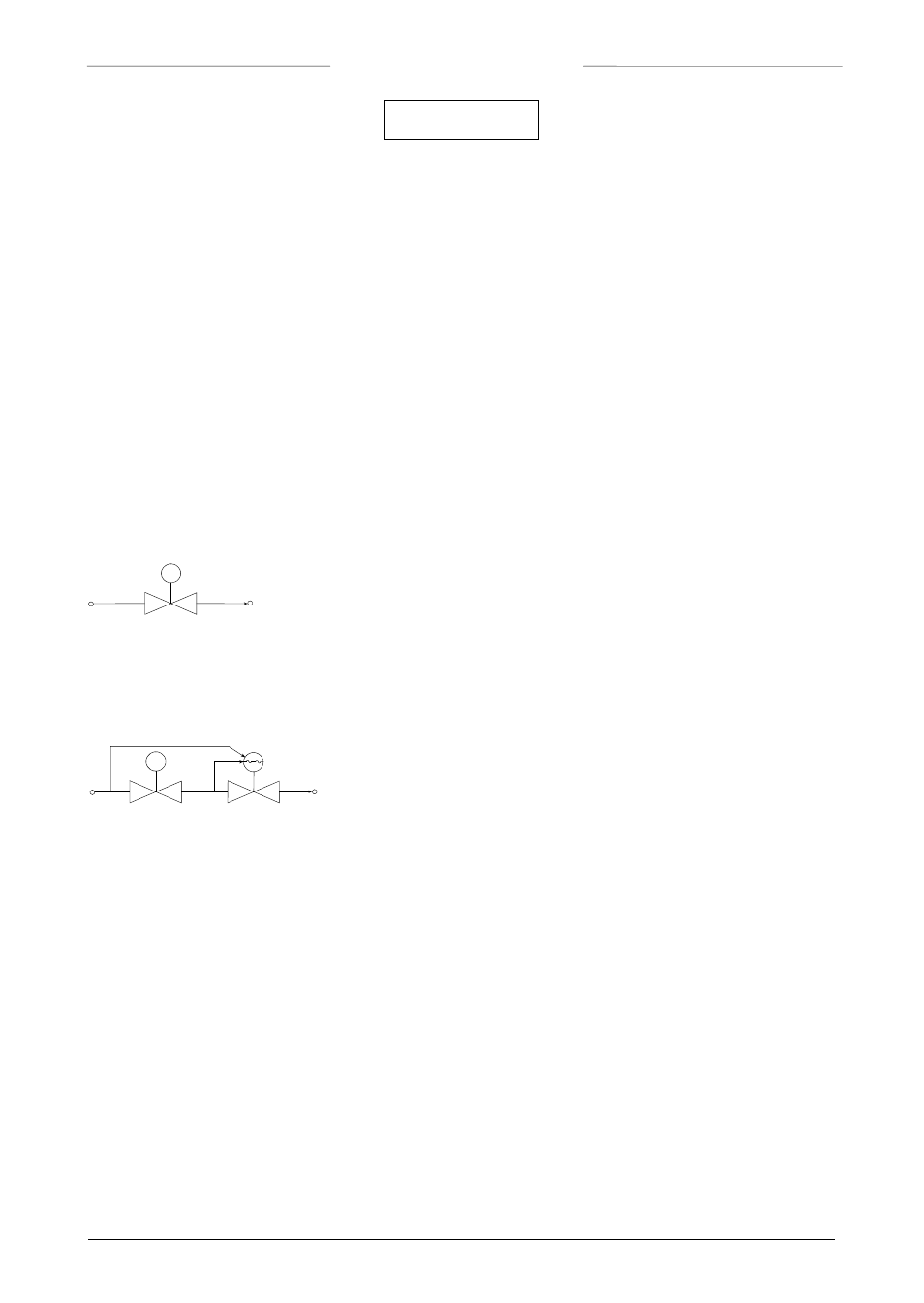

C’est la vanne de contrôle standard (contrôle direct). En général,
elle est normalement fermée (NC). Le plongeur est attiré par la
force du champ magnétique du solénoïde. L’orifice sous le
plongeur est modifiable de façon à optimiser son diamètre. Des
vannes à solénoïde normalement ouverte (NO) sont galement
disponibles.
1.5.2 Vanne Vary-P
Pour des applications dans lesquelles la différence de pressions
amont et aval est importante, un type de vanne spéciale a été
conçue, la vanne VARY-P. Cette vanne est composée de deux
autres vannes, une vanne de contrôle à solénoïde et une vanne à
compensation de pression fixe.
P1
flow control
valve
P2
P1
pressure
compensating
valve
P2
flow control
valve
