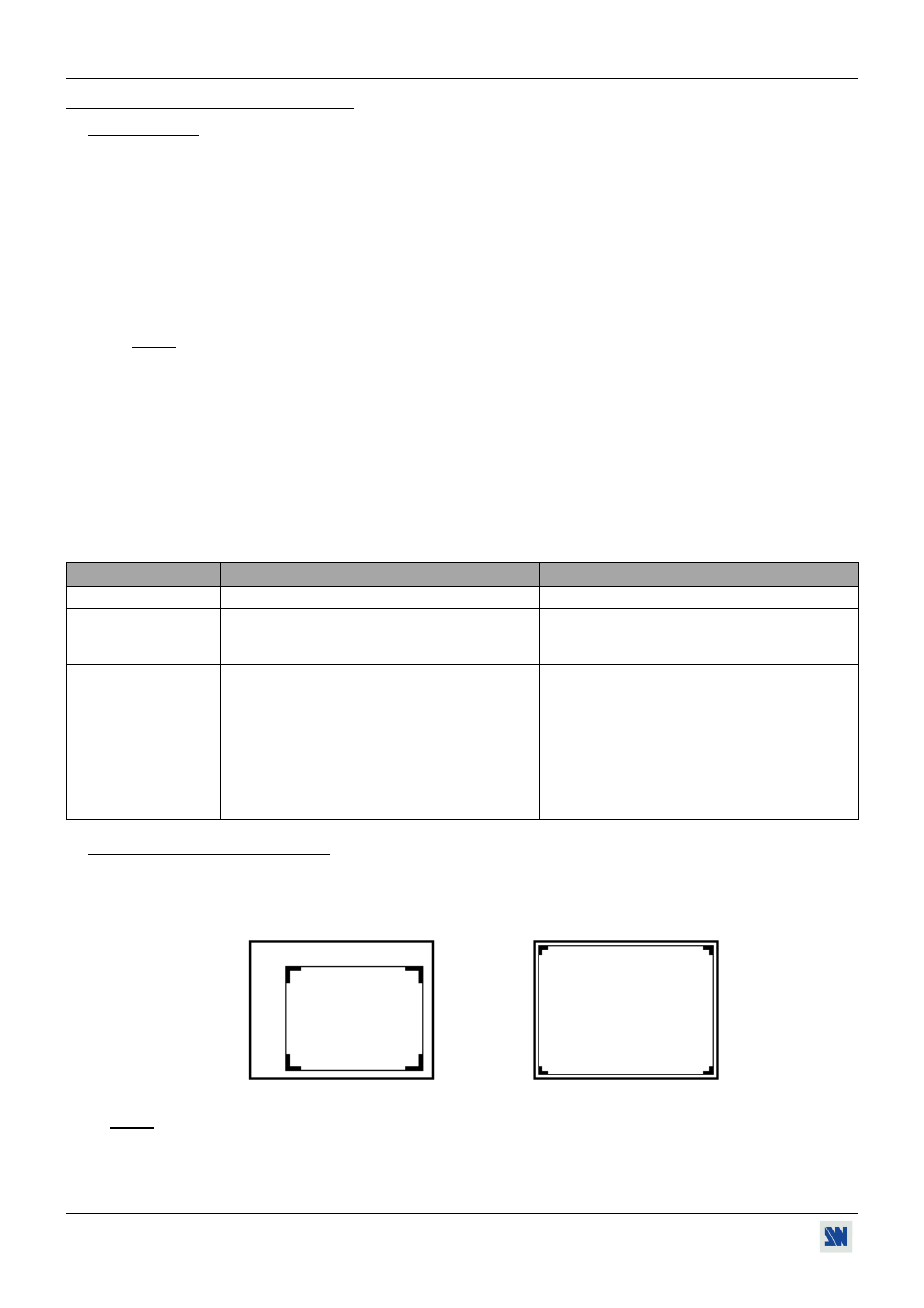

GRAPHIC SWITCHER II™
PAGE 52
Chapitre 5 : MODE OPÉRATOIRE
5-1. RÉGLAGES
c Nous conseillons de remettre tous les réglages par défauts du GRAPHIC SWITCHER II ™ , avec la fonction
"DEFAULT VALUE" de l'écran LCD (control menu > default value > yes). Ensuite éteignez puis rallumez
l'appareil.
d Sélectionnez le type de signal vidéo connecté sur les entrées RGB/YUV (input menu > RGB/YUV inputs >...).
e Sélectionnez le type de synchro de sortie qui correspond à votre afficheur (outputs menu > output sync >...).
f Sélectionnez le mode de synchronisation (outputs menu > output rate >...). Voir la table des modes de
synchronisation ci-dessous.
g Sélectionnez un format de sortie (outputs menu > output format >...).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format de
sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à modifier la
résolution, et le résultat sera meilleur.
h Sélectionnez le type de toile d'écran utilisé (outputs menu > output format > 4/3 ou 16/9).
i Sélectionnez le mode COMPOSITE & S.VIDEO correspondant à votre configuration (input menu > CV/SV
mode >...).
j Désactiver les touches d'entrée non utilisées (input menu > used inputs>...).
• Éteinte = entrée non utilisable. • Fortement éclairée = entrée sélectionnée.
• Faiblement éclairée = entrée non sélectionnée. • Clignotante = entrée présélectionnée.
TABLE DES MODES DE SYNCHRONISATION
MODES Output rate = "entrée n°" RATE Output rate = internal rate
APPLICATIONS Films et affichage d'image animées. Présentation vidéo (images statiques)
FRÉQUENCE
TRAME DE SORTIE Synchronisée sur la fréquence trame de l’entrée
vidéo sélectionnée (50 Hz si PAL ou SECAM et
59,94 Hz si NTSC). Générée par le GRAPHIC SWITCHER II ™ (60 Hz
ou 75 Hz).
• 640 x 480 L • VGA 60 Hz • VGA 75 Hz
• 800 x 600 L • SVGA 60 Hz • SVGA 75 Hz
• 1024 x 768 L • XGA 60 Hz • XGA 75 Hz
• 1280 x 1024 L • SXGA 60 Hz
• 1365 x 1024 L • D-ILA 4/3
• 1365 x 768 L • D-ILA 16/9
• HDTV 480p • HDTV 480p
FORMATS DE
SORTIE.
• HDTV 720p • HDTV 720p
5-2. RÉGLAGES DES AFFICHEURS
c Sélectionnez la mire de cadrage de la sortie MAIN (outputs menu > test pattern > main > on). Quatre marques de
coins apparaissent sur les afficheurs MAIN.
d Ajustez les quatre marques dans les coins de votre écran en utilisant les fonctions de réglage de votre afficheur.
e Renouvelez les mêmes opérations pour régler votre afficheur de prévisualisation.
NOTE: Maintenant que tous les afficheurs sont réglés, vous pouvez effectuer les réglages d'image de chacune de vos
sources en utilisant l'afficheur de votre choix. Ainsi même pendant la présentation vous pourrez effectuer des
corrections avec l'aide de votre moniteur de prévisualisation sans perturber votre afficheur principal.
