GRAPHIC SWITCHER II™ Chapitre 4 : MISE EN SERVICE (suite)
PAGE 51

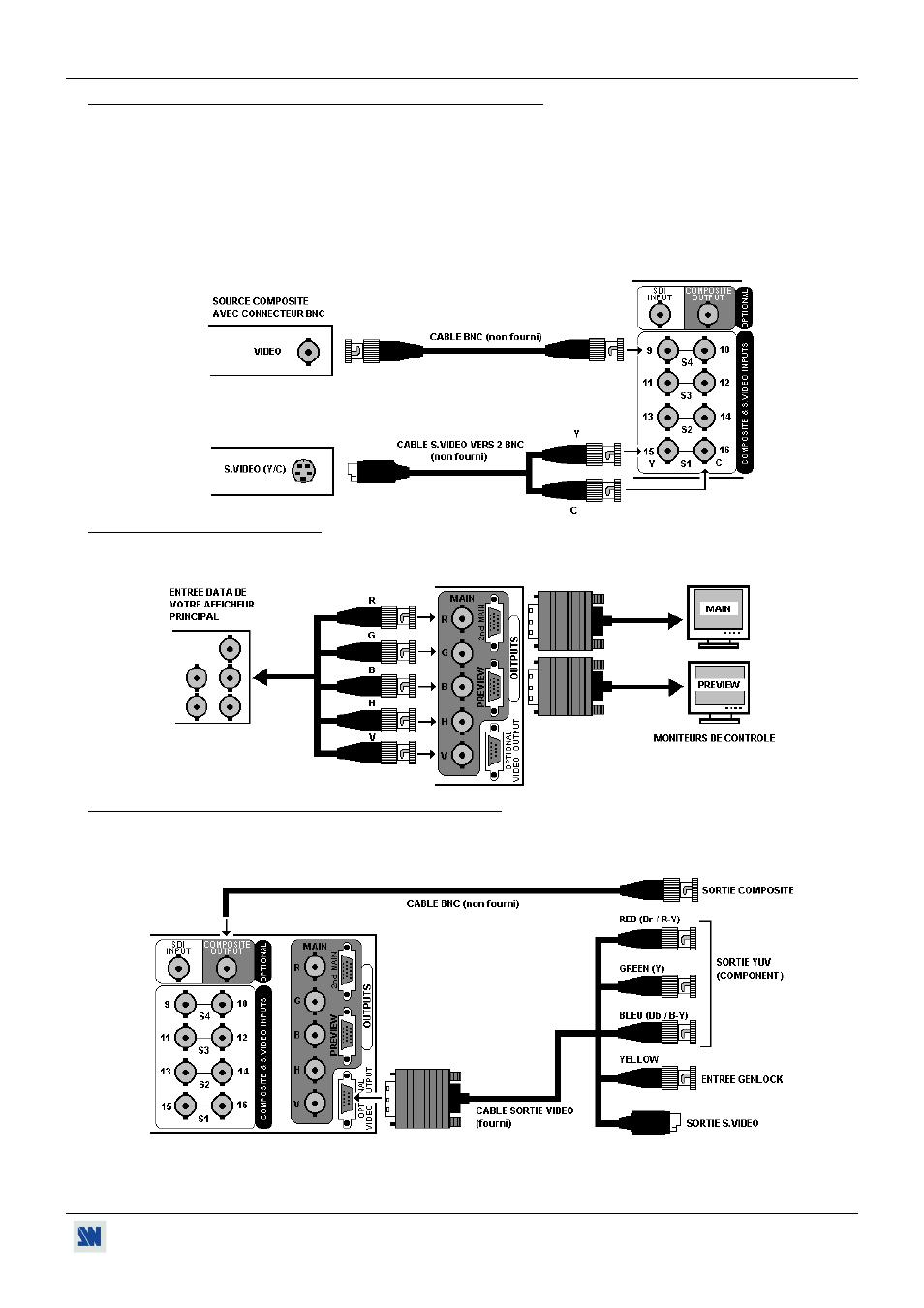

4-3. ENTRÉES COMPOSITE (9 à 16) et ENTRÉE S.VIDEO (S1 à S4) :
Le signal Vidéo Composite, aussi appelé COMPOSITE ou VIDEO, est disponible sur la plupart des appareils vidéo
(Magnétoscope , DVD, Caméra…), mais c’est aussi celui qui à la moins bonne qualité d’image. Le standard vidéo de ce
signal peut être PAL, SECAM ou NTSC. Le signal est transmit par un simple câble coaxial, et se raccorde aux appareils
vidéo par un connecteur RCA ou BNC.
Le signal S.VIDEO, aussi appelé Y/C, HI-8
™ , ou S.VHS ™ , est disponible sur les lecteurs de DVD et sur les
magnétoscopes haute qualité (S.VHS). Les informations de Luminance (Y) et de Chrominance (C) du signal S.VIDEO
sont transmis séparément (sur 2 fils), donnant ainsi une qualité d’image supérieure à celle du signal Vidéo Composite. Le
connecteur standard, est un connecteur Mini-DIN 4, aussi appelé connecteur Oshiden
™ . Il peut être parfois sur 2
connecteurs BNC.
4-4. SORTIES MAIN ET PREVIEW
Le GRAPHIC SWITCHER II ™ est équipé d'une sortie MAIN OUTPUT sur connecteurs BNC (x5) pour l'afficheur
principal, et de 2 sorties pour les moniteurs de contrôle sur connecteurs HD 15.
4-5. SORTIE VIDEO OPTIONNELLE (option: OPT-GSW2-VO)
Le GRAPHIC SWITCHER II ™ équipé de cette option peut fournir simultanément 3 sorties vidéo (vidéo composite,
S.VIDEO et YUV). Ces 3 sorties vidéo affiche la même image que la sortie MAIN. Ainsi vous pouvez enregistrer votre
présentation au format de votre choix.
