5�2�2�- Diodes DEL
L’équipement dispose de 2 Diodes DEL :
DEL Témoin
DEL
Vérification

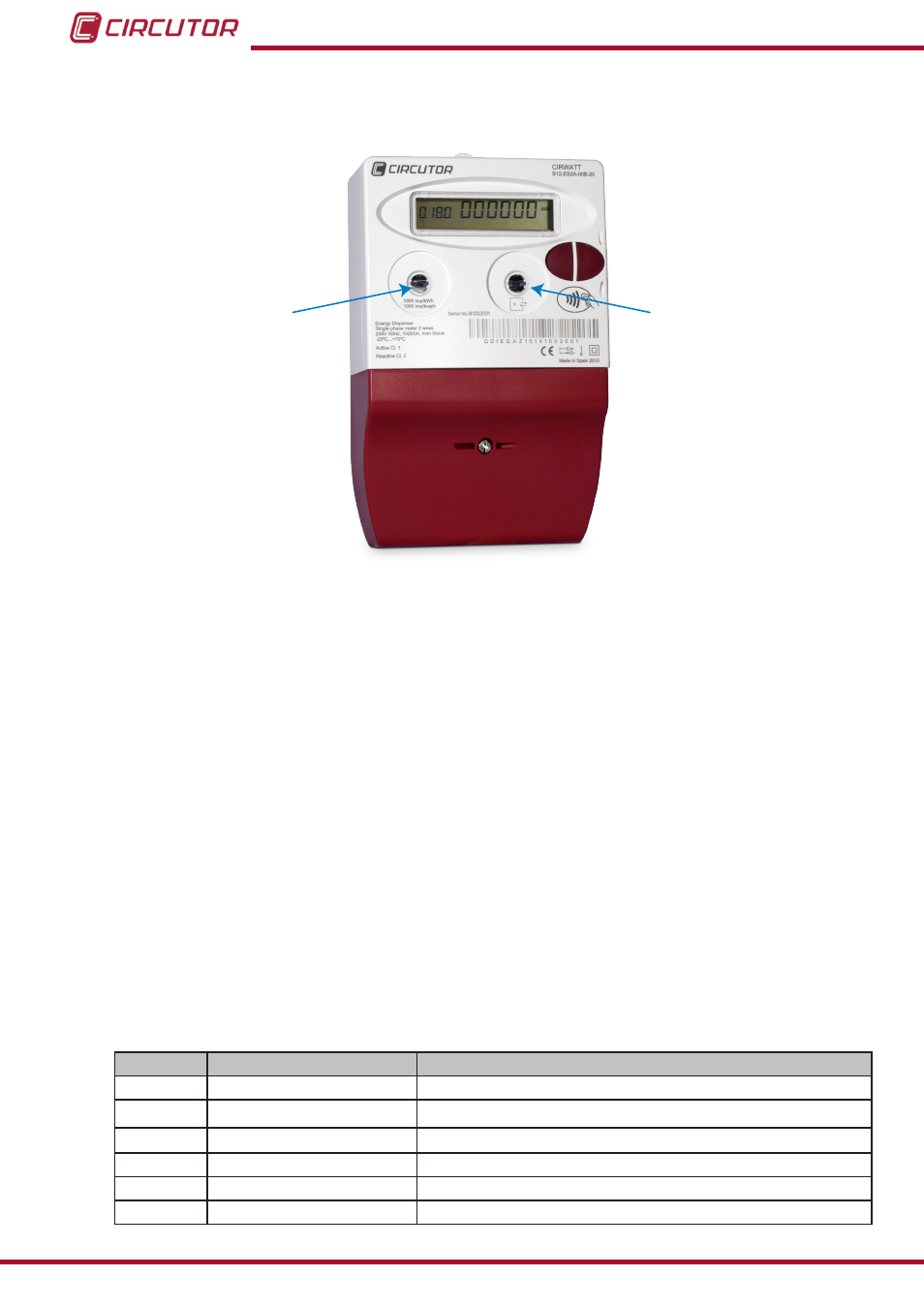

Figure 92 : Indication des diodes DEL du Dispenser Universel
- Vérification, avec une constante de 1000 imp/kWh. Le DEL de vérification a deux fonction-
nalités différentes :
 Signaliser l’état « sans charge ». Le DEL reste éclairé chaque fois que la consom-
mation d’énergie enregistrée par le Dispenser sera insuffisante pour son démarrage.
 Vérification de l’énergie active. Le DEL de vérification est normalement configuré
pour générer des impulsions proportionnelles à l’énergie active qui est consommée.
- Témoin : Indique les différents états du micro-réseau ainsi que différentes alarmes en fonc-
tion du type de contrat.
Pour l’affichage du DEL témoin, des priorités sont établies, attendu qu’il peut y avoir différents
états de micro-réseau ou d’alarmes activées simultanément.
Les priorités des différents états de micro-réseau, ainsi que celles des alarmes sont affichées
sur le Tableau 31 .
Tableau 31 : Priorités et états de micro-réseau�
Priorité DEL Témoin État
1 Rouge fixe Relais ouvert.
2 Orange intermittent rapide Unités EDA en dessous du préavis d’énergie.
3 Orange intermittent lent Temps de validité du contrat inférieur aux jours de préavis.
4 Rouge intermittent lent Micro-réseau en état de restriction d’énergie
5 Vert fixe Réserve d’EDA significative (trop-plein)
6 Vert intermittent rapide Excès de puissance sur le micro-réseau.
