Tableau 30 : Liste des bornes du Dispenser Universel triphasé (Communications RS-485)�

Bornes de l’équipement

Connecteur RJ

Connecteur DB9

(12)

1, 6 : GND, communications RS-485

5: GND, communications RS-485

4 : A(+), port de communications RS-485

6: TD(-), port de communications RS-485

5 : B(-), port de communications RS-485

7: TD(+), port de communications RS-485

(12)

Le connecteur DB9 se trouve sur le couvercle avant inférieur de l’équipement et il est connecté au connec-

teur RJ.

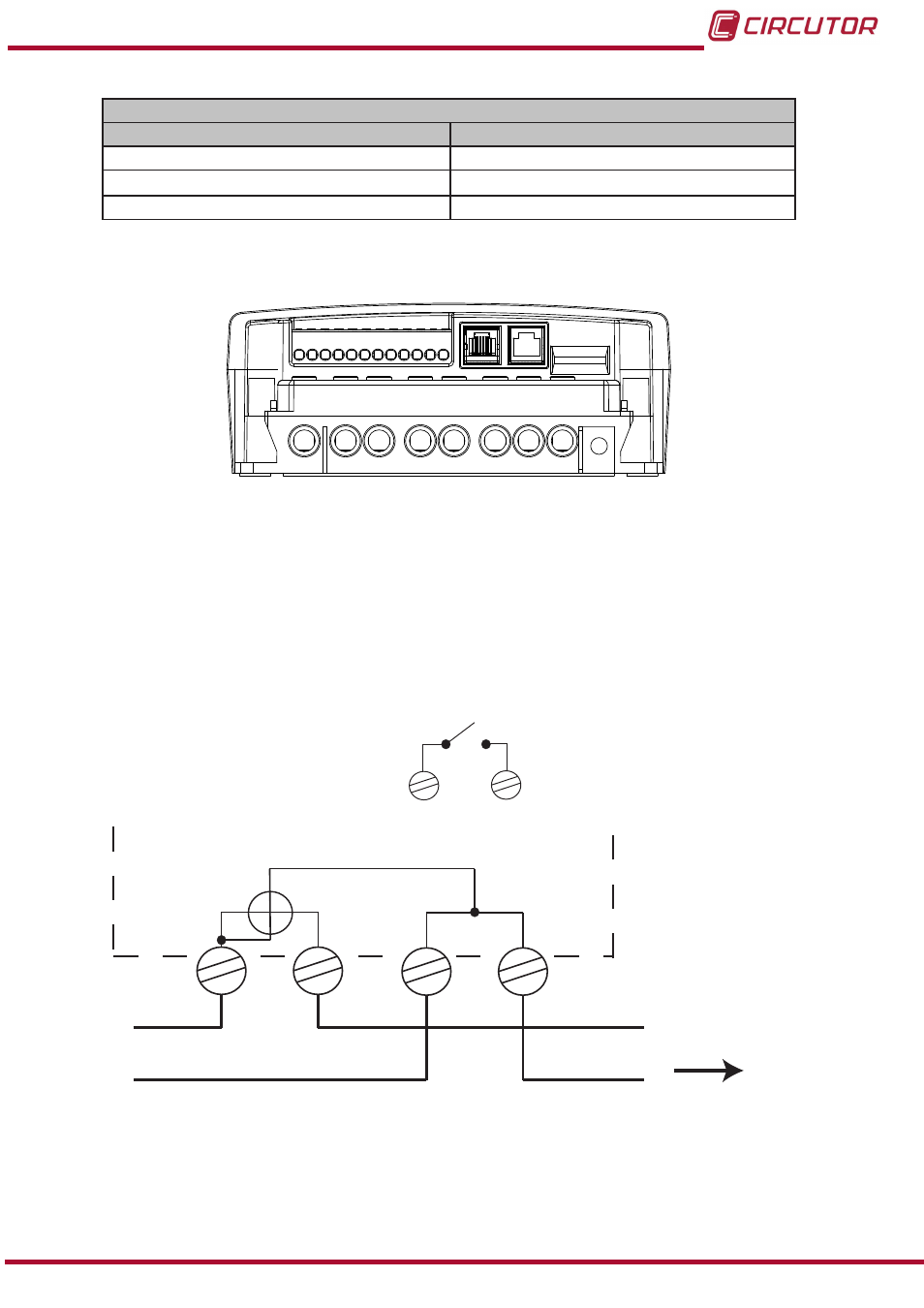

Figure 87 : Bornes du Dispenser Universel triphasé (Connecteur de communications RJ)�

5�1�4�- SCHÉMAS DE CONNECTIQUE

5�1�4�1�- MODELE MONOPHASE�

Tel que montré sur la

Figure 88

dans la ligne de phase, il faut intercaler les bornes

1 et 3 et,

sur celle de neutre, les bornes

4 et 6�

3

4

6

L

N

CARGA / LOAD

23

24

1

Figure 88 : Schéma de connexion du Dispenser Universel monophasé�

Note : Sur le schéma apparaissent également les bornes du relais auxiliaire, 23 et 24.

79

Manuel d’instructions

Système Dispenser Universal
