5�6�3�- COUPURE
Note : Menu visible si le capteur cache-fils est activé.
L1
CortE

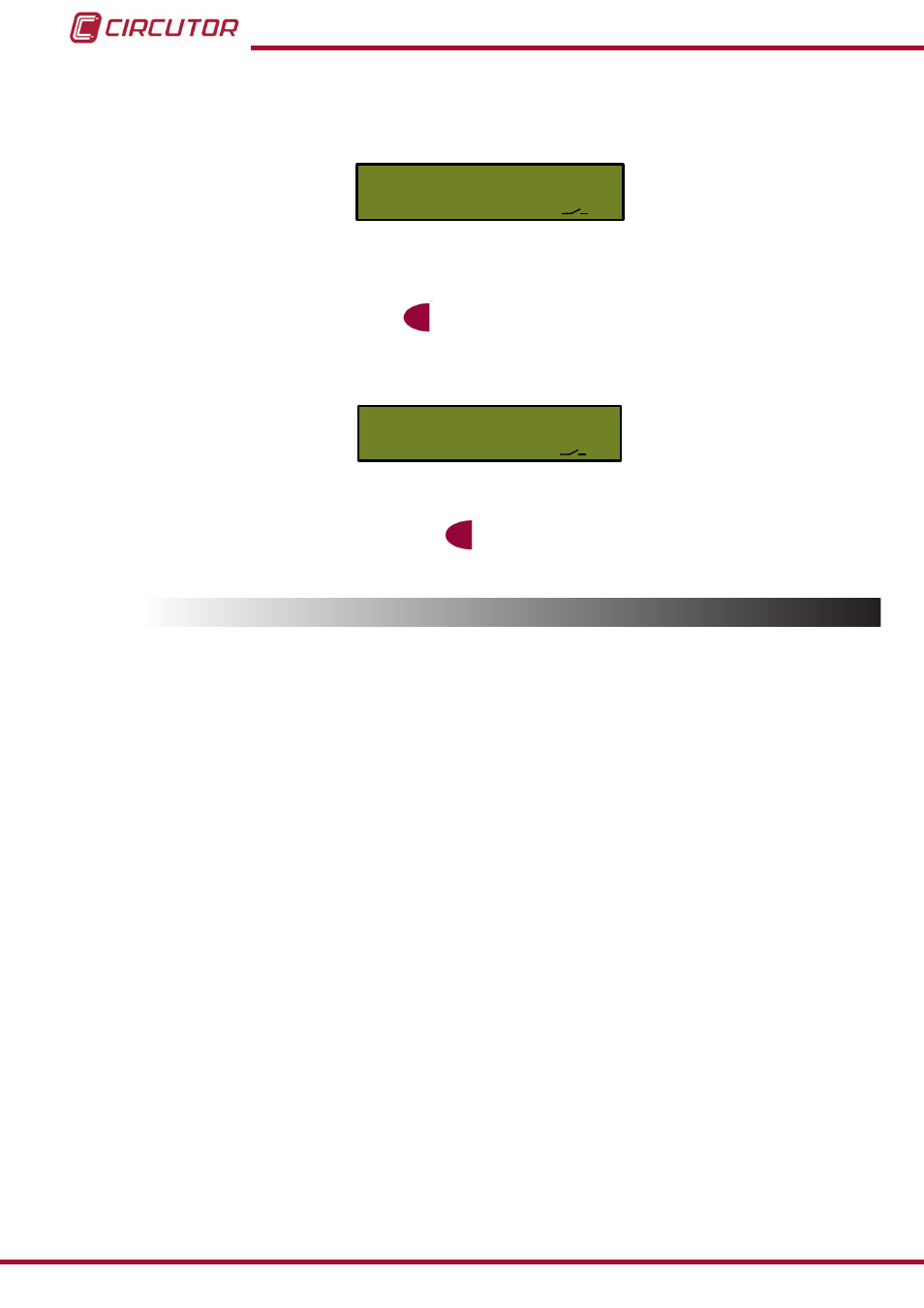

Figure 132 : Coupure
À travers ce menu, le relais général du Dispenser. peut être déconnecté. Pour ce faire, réaliser
une impulsion longue sur la touche .
L’équipement ouvre le relais général et montre en permanence l’écran de la Figure 133 .
L1
rEArME
CortE
Figure 133 : Écran de fermeture réalisé�
Avec une impulsion courte sur la touche , le relais général est réarmé.
5.7.- COMMUNICATION RS-485
Les Dispenser disposent d’un port de communications RS-485.
L’équipement possède en série la communication : MODBUS RTU ® .
5�7�1�- CONNECTIQUE
La composition du câble RS-485 doit être réalisée par un câble à paire torsadée avec une
maille de blindage, avec une distance maximale entre le Dispenser et l’unité master de 1200
mètres de longueur.
Sur ce bus, nous pourrons connecter un maximum de 32 Dispensers.
Pour la communication avec l’unité master, nous devons utiliser un convertisseur intelligent de
protocole de réseau RS-232 à RS-485.
