Les vis des bornes de connexion sont de type mixte, permettant l’utilisation de tournevis PZ2
(Pozi drive nº 2).
5�1�3�- BORNES DE L’ÉQUIPEMENT
5�1�3�1�- MODELE MONOPHASE�

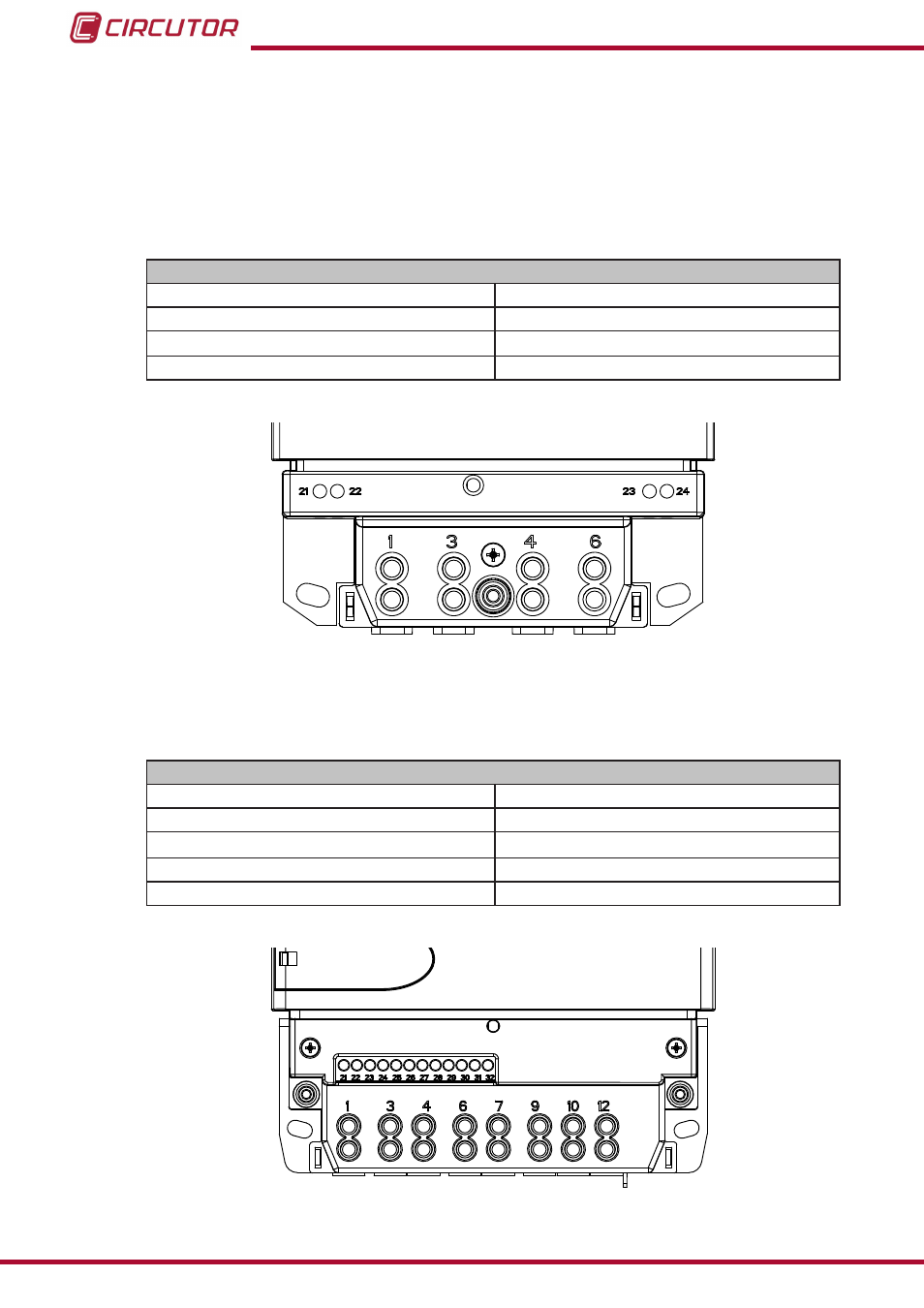

Tableau 28 : Liste de bornes du Dispenser Universel
Bornes de l’équipement
1 : Entrée de la phase 21 : A(+), port de communications RS-485
3 : Relais général, sortie de la phase 22 : B(-), port de communications RS-485
4 : Entrée de neutre 23 : Relais auxiliaire, Borne libre de potentiel
6 : Relais général, sortie de neutre 24 : Relais auxiliaire, Borne libre de potentiel
Figure 85 : Bornes du Dispenser Universel monophasé�
5�1�3�2�- MODELE TRIPHASE�
Tableau 29 : Liste de bornes du Dispenser Universel triphasé�
Bornes de l’équipement
1 : Entrée de la phase L1 9 : Relais général, Sortie de la phase L3
3 : Relais général, Sortie de la phase L1 10 : Entrée de neutre
4 : Entrée de la phase L2 12 : Sortie de neutre
6 : Relais général, Sortie de la phase L2 21 : Relais auxiliaire, Borne libre de potentiel
7 : Entrée de la phase L3 22 : Relais auxiliaire, Borne libre de potentiel
Figure 86 : Bornes du Dispenser Universel, triphasé�
