RD
K1

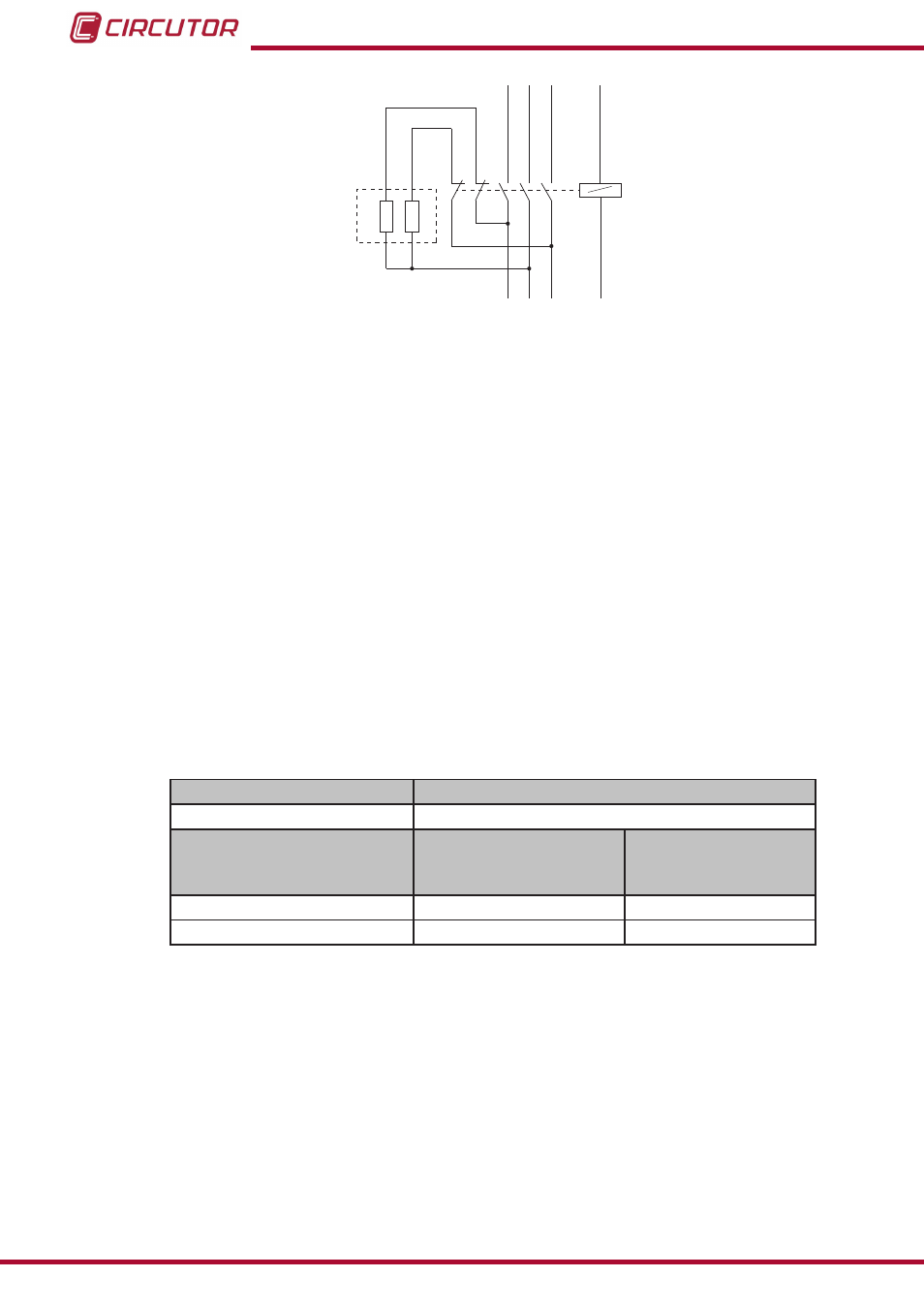

Figure 12 : Connexion des résistances à décharge
Nettoyage des contacteurs : Dans des ambiances sales (poussière, sciure, copeaux méta-
lliques...) aspirer le contacteur périodiquement.
Il n’y a pas un temps estimé pour le nettoyage, tout dépendra du degré de la pollution qui se
produirait à l’intérieur de la batterie.
5�2�4� POINTS CLÉ POUR L’INSPECTION DES CONDENSATEURS
Réviser les câbles et les bornes. Ils ne doivent être ni échauffés ni noircis.
Les bornes doivent être propres.
Les résistances à décharge lente doivent être en bon état. Elles ne doivent pas être ouvertes
ni présenter de symptômes de brûlure.
Vérifier le serrage des bornes du condensateur selon le
Tableau 5 : Couples de serrage des câbles aux bornes des condensateurs
Condensateur cylindrique
Serrage Borne puissance (N•m)
CLZ FP
2
Condensateur prismatique
Serrage
Borne puissance (N•m)
Serrage
Borne terre (N•m)
CV
4.49
6.2
CSB
21
6.2
5�2�5� POINTS CLÉ POUR L’INSPECTION DU RÉGULATEUR
Vérifier que le régulateur ne présente pas de symptômes de détérioration et que le display
brille normalement.
Réviser les câbles et bornes. Ils doivent être propres et ne doivent être ni durcis ni échauffés.
Réviser les connexions et l’insertion des réglettes extractibles :
- Les réglettes doivent être bien fixées sur les régulateurs où elles sont extractibles.
- Vérifier que les bornes sont bien serrées. Le couple recommandé est de
0,6 N·m�
