(placer le transformateur de courant dans la phase L1 et prendre
l’alimentation de tension des phases L2 et L3).

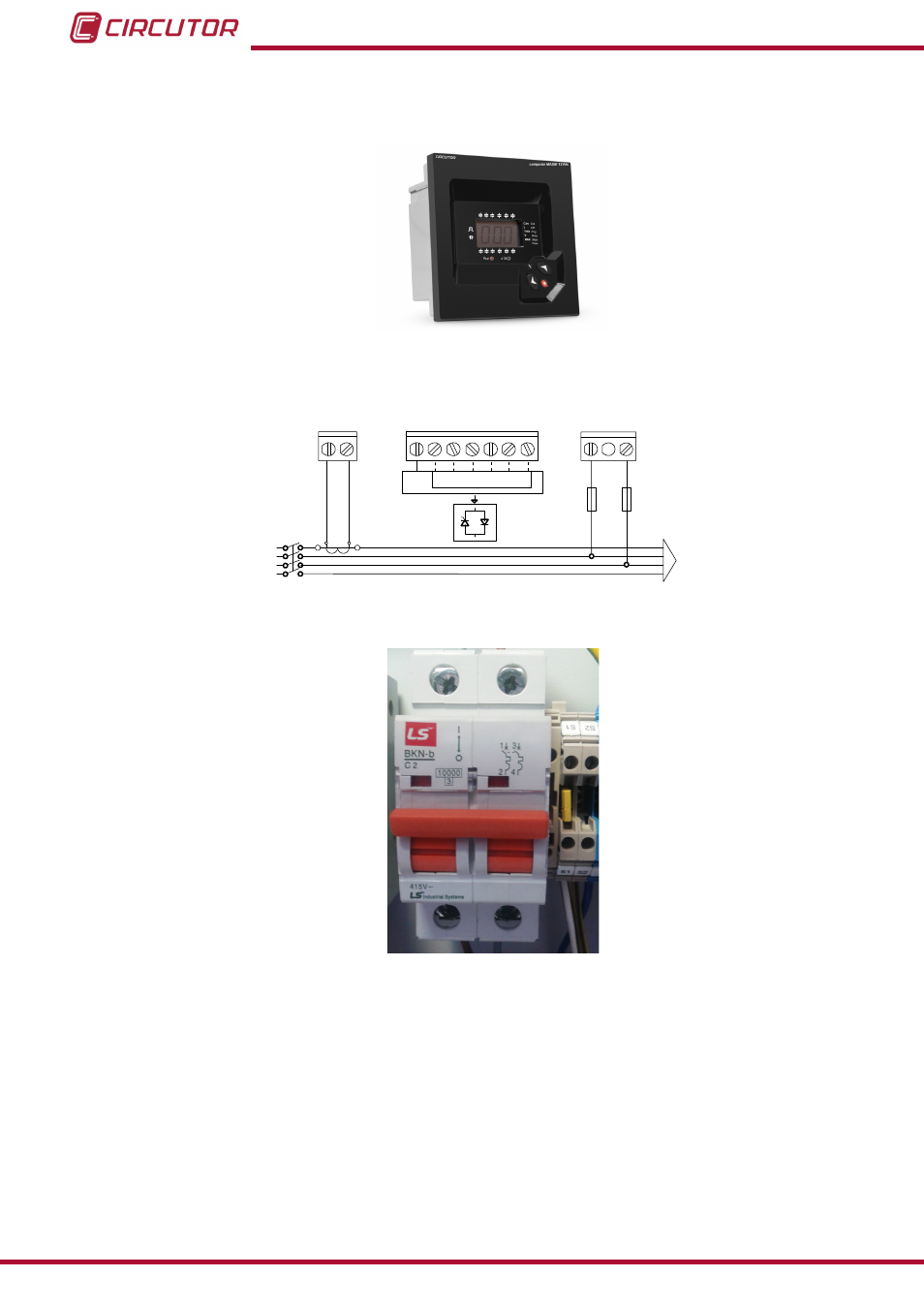

Figure 9 : Régulateur Computer Max Plug&Play (Photo à titre d’exemple, peut ne pas coïncider avec le modèle em-
ployé sur votre équipement�)
-
+ C1 ... C6
-
L1
L2
L3
N
POWER
SUPPLY
0
1 2 3 4 5 6
400 V ac
A B
P1
P2
S1
S2
C
D
Figure 10 : Connexion type d’un régulateur avec un seul TC (Dans le cas d’utiliser Computer SMART III ou Compu-
ter Plus, 3 TC sont utilisés. Consulter manuel spécifique.)
Figure 11 : Magnétothermique bipolaire du circuit d’alimentation auxiliaire
4�- Après s’être assuré que le régulateur est bien connecté, procéder au réglage des para-
mètres du régulateur pour l’installation que l’on tente de compenser. Pour ce faire, suivez les
instructions du manuel du régulateur, qui est joint à la batterie.
