3.8.- CONNEXION DU CÂBLE DE TERRE
Connecter à la borne de terre de la batterie, logée sur le panneau de manœuvre de l’équipement,
le câble de terre.
La section du câble de terre sera sélectionnée selon les limites des intensités admissibles éta-
blies sur le REBT (ITC-BT-19 – Installations intérieures ou réceptrices) pour chaque type de
câble et de disposition.
3.9.- CONNEXION DU TRANSFORMATEUR DE COURANT (TC)
Il est nécessaire de placer un transformateur de courant (TC) extérieur à
la batterie des condensateurs, mesurant le courant total de la charge plus
celui propre à la batterie ( Figure 6 )�
Le transformateur standard doit avoir une sortie nominale de 5 A sur le secondai-
re. Il est conseillé de connecter le TC à la phase L1 avec le sens du courant de
P1 à P2 (voir Figure 6 ) et de connecter le secondaire (bornes S1, S2) aux bornes
du même nom de la batterie (voir Figure 6 )
Éviter le passage de courant par le primaire du TC avant de le connecter aux
bornes S1 S2 de la batterie.
Si le TC doit être installé avec l’installation en charge, court-circuiter S1 et S2 tant
qu’elles ne seront pas connectées à la batterie.
La valeur du courant de primaire du TC doit être égale ou un peu supérieure au calibre de
l’interrupteur général de l’installation. Ainsi donc, le TC doit pouvoir mesurer l’intensité maxima-
le dont la consommation par la totalité des charges à compenser est prévisible.

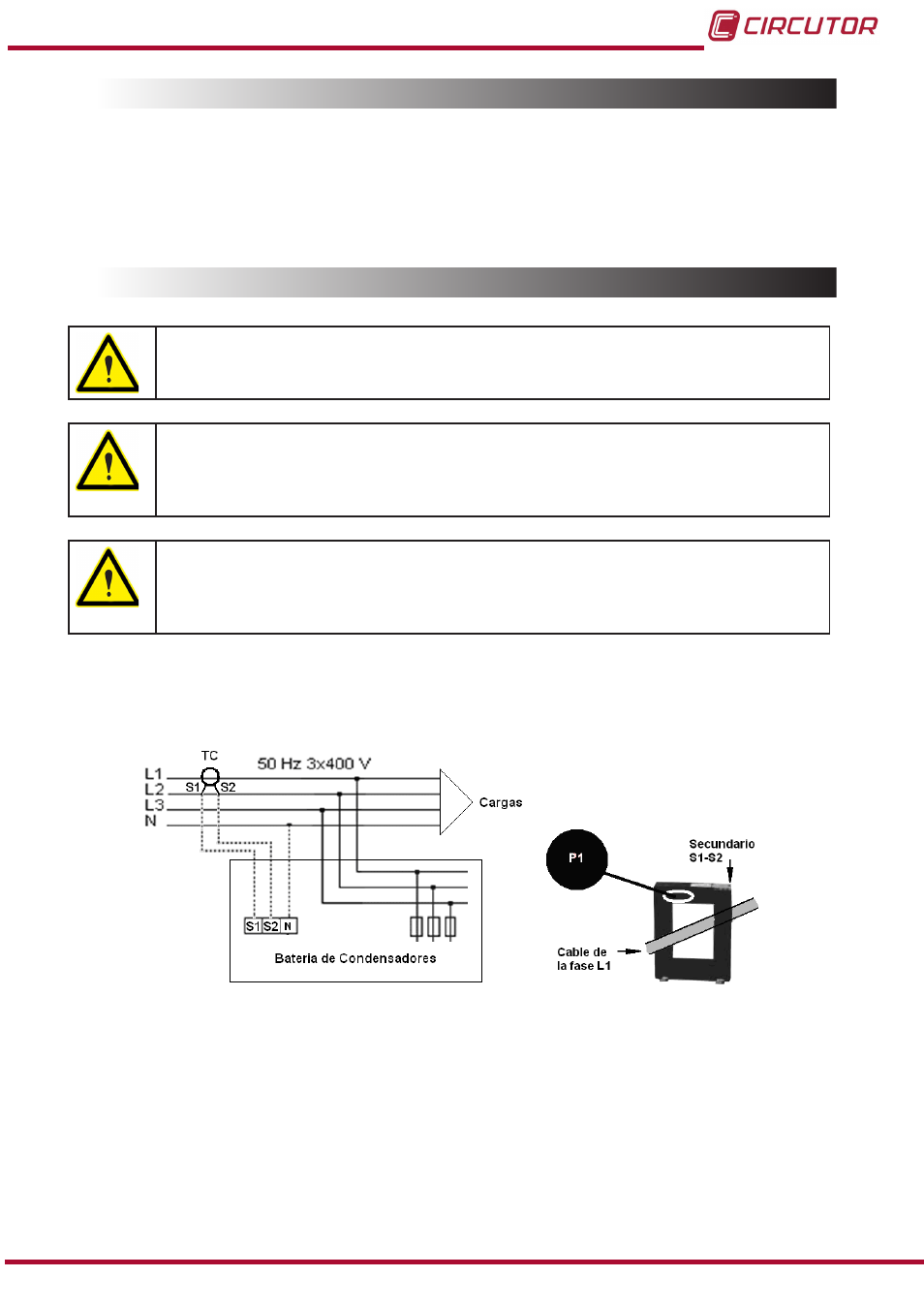

Figure 6 : Installation du transformateur de courant (TC) externe
Le point de connexion du TC pour une batterie qui compense l’ensemble d’une installation est
situé après l’interrupteur général de l’installation.
Pour éviter une atténuation excessive du signal, il est recommandé que la section minimale des
câbles de secondaire (bornes S1, S2) soit, au moins, de 2,5 mm 2 .
