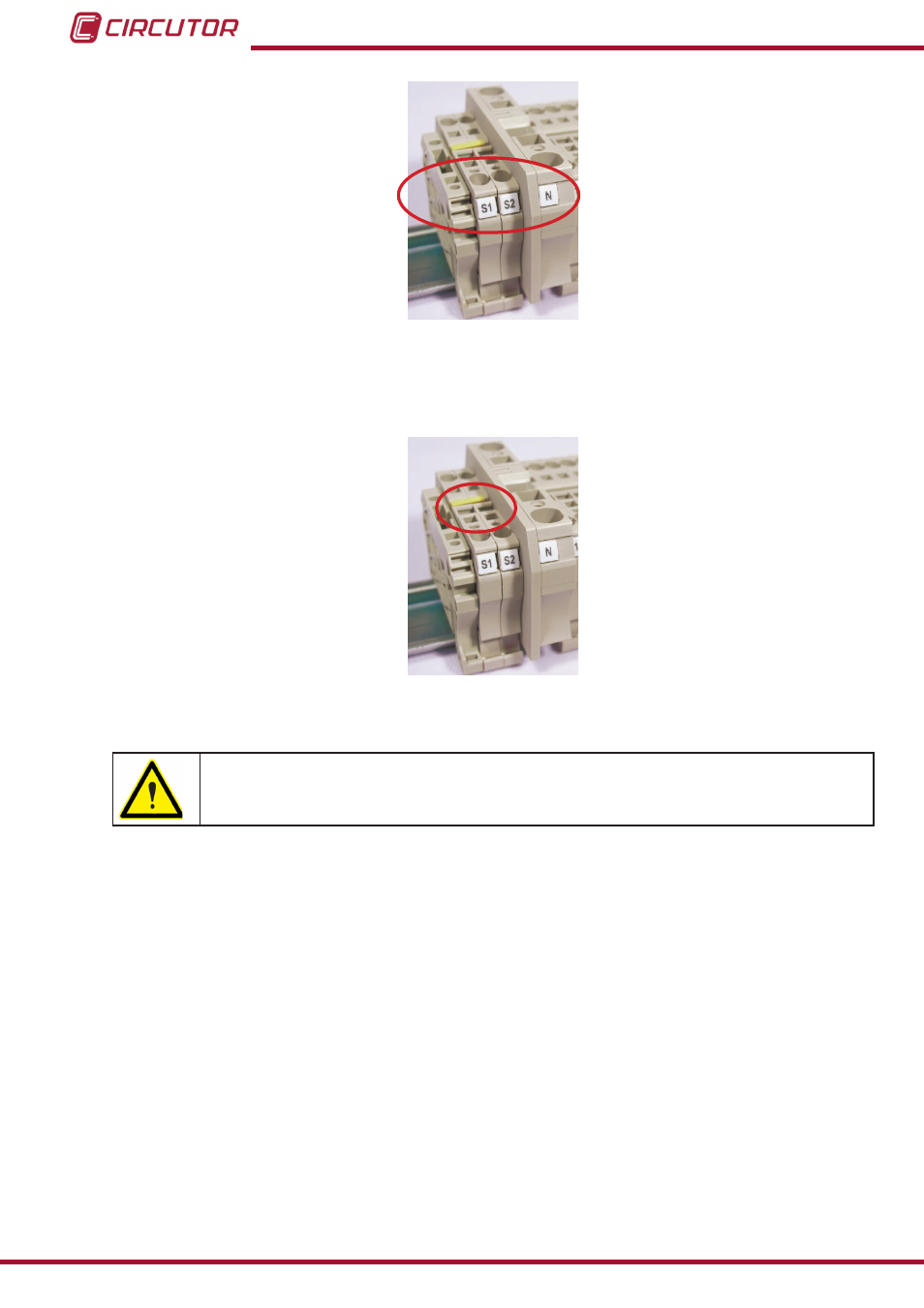

Figure 7 : Bornes de connexion du transformateur de courant (TC) et neutre (en cas de besoin)

Une fois que les câbles sont installés, déconnecter le point qui unit les bornes S1 et S2 ou le

point jaune selon les bornes de la batterie (

Figure 8

)

Figure 8 : Point pour court-circuiter le secondaire du transformateur de courant (TC)

Chaque fois que l’on voudra changer ou déconnecter un transformateur de cou-

rant déjà installé, il est important de fermer au préalable le point qui unit S1 et S2.

14

Série OPTIM P&P

Manuel d’instructions
