SERIE OPTIM
12
• Connecter l’alimentation du tableau et vérifier que le display du régulateur s’éclaire immédiatement. Dans le
cas contraire, arrêter et vérifier le point précédent.
• Vérifier l’indication de cosϕ du régulateur. Si l’indication est hors du rang 0,5 à 1, il existe le soupçon que le
transformateur de courant et / ou l’alimentation du régulateur soient mal connectés. La majeure partie des
régulateurs utilisent un seul transformateur de courant. Dans ce cas, connecter selon la fig. 6-2 (placer le
transformateur de courant sur la phase L1 et prendre l’alimentation de tension des phases L2 et L3)

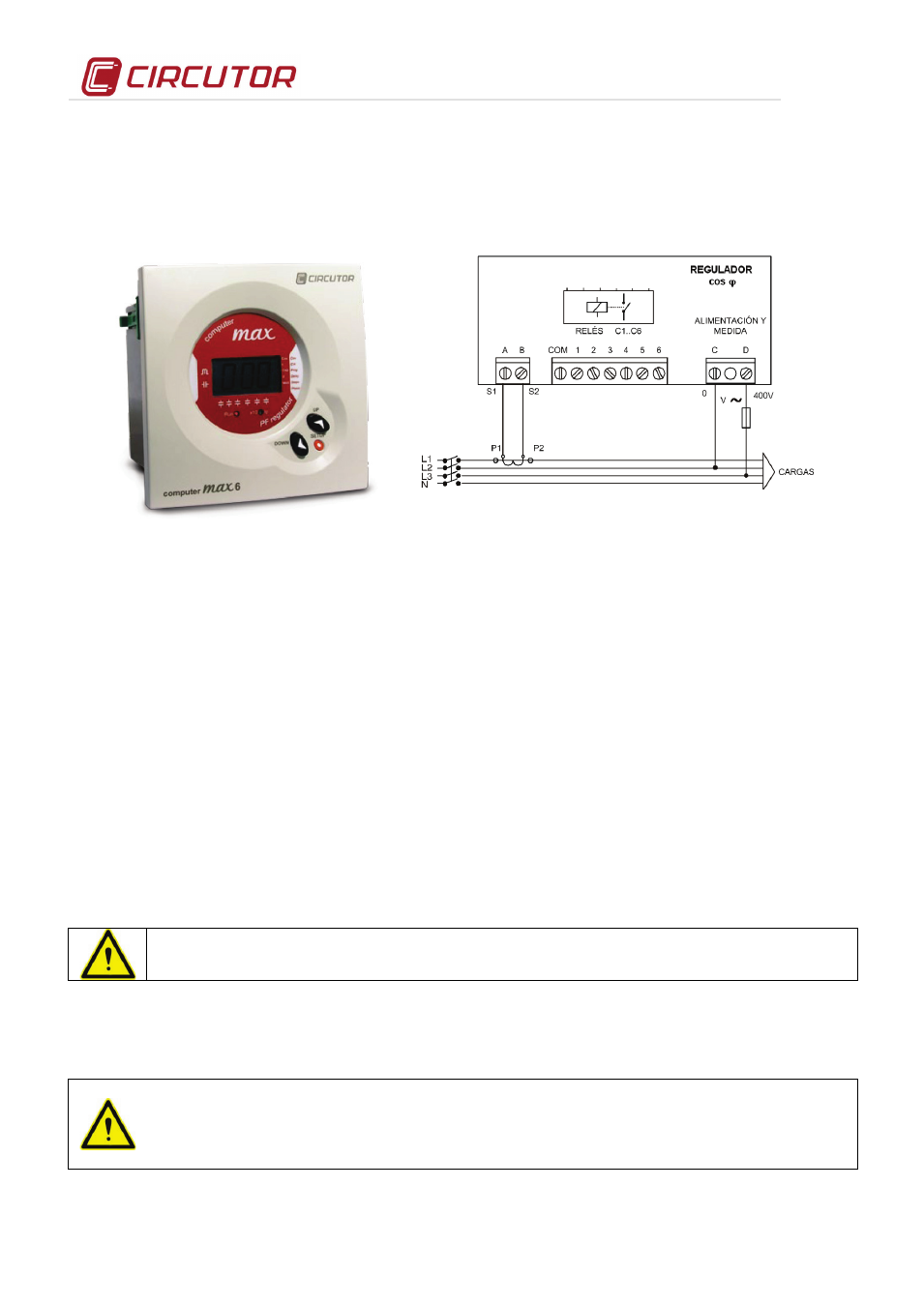

Fig. 6-1 .- Régulateur Computer Max
(Photo à titre d’exemple. Peut ne pas coïncider avec
le modèle employé sur votre équipement).
Fig. 6-2 .- Connexion type d’un régulateur avec un seul TC
(Dans le cas de d’utiliser Computer +, 3 transformateurs de courant
sont utilisés. Voir manuel spécifique pour Computer +)
• Après vous être assuré que le régulateur est bien connecté, procédez au réglage des paramètres du
régulateur pour l’installation que vous essayez de compenser. Pour ce faire, suivez les instructions du
manuel du régulateur, qui sont jointes à la batterie.
6.3 Vérifications après connexion de la batterie et réglage du régulateur
• Après la mise en marche, vérifiez le fonctionnement correct de l’équipement. Un symptôme de bon
fonctionnement est que le display indique un cos ϕ proche d’1 et le compteur de réactive doit s’arrêter.
• Vérifiez que la tension d’alimentation ne dépasse pas la valeur nominale +10% (IEC 60831-1)
• Vérifiez le courant absorbé par chaque condensateur. Dans des conditions normales, il doit être proche de
celui nominal indiqué sur la plaque signalétique et jamais supérieur à 1,3 fois cette valeur sous une forme
permanente. Une consommation permanente supérieure à celle nominale peut être due à la présence
d’harmoniques sur le réseau ou à une tension d’alimentation trop élevée. Les deux circonstances sont
préjudicielles pour les condensateurs.
• Conformément à la norme IEC 60831-1, le condensateur est préparé pour travailler à la tension assignée en
permanence et jusqu’à 10 % de surtension durant 8 heures toutes les 24 heures.
Vérifiez la température de travail des condensateurs après 24 heures de fonctionnement. La
capsule doit être au-dessous de 40 ºC
7 MAINTENANCE
7.1 Règles de sécurité
SÉCURITÉ
Avant de procéder à travailler sur les équipements, il faut appliquer les règles de sécurité
commentées dans la section 2 de ce manuel.
Il faut suivre strictement les normes et les lois à application nationale de chaque pays où la batterie
de condensateurs sera installée ou manipulée.
