SERIE OPTIM
11
• Une fois les câbles installés, déconnecter le point qui unit les bornes S1 et S2 ou le point jaune selon le
bornier de la batterie (voir Fig. 5-5)

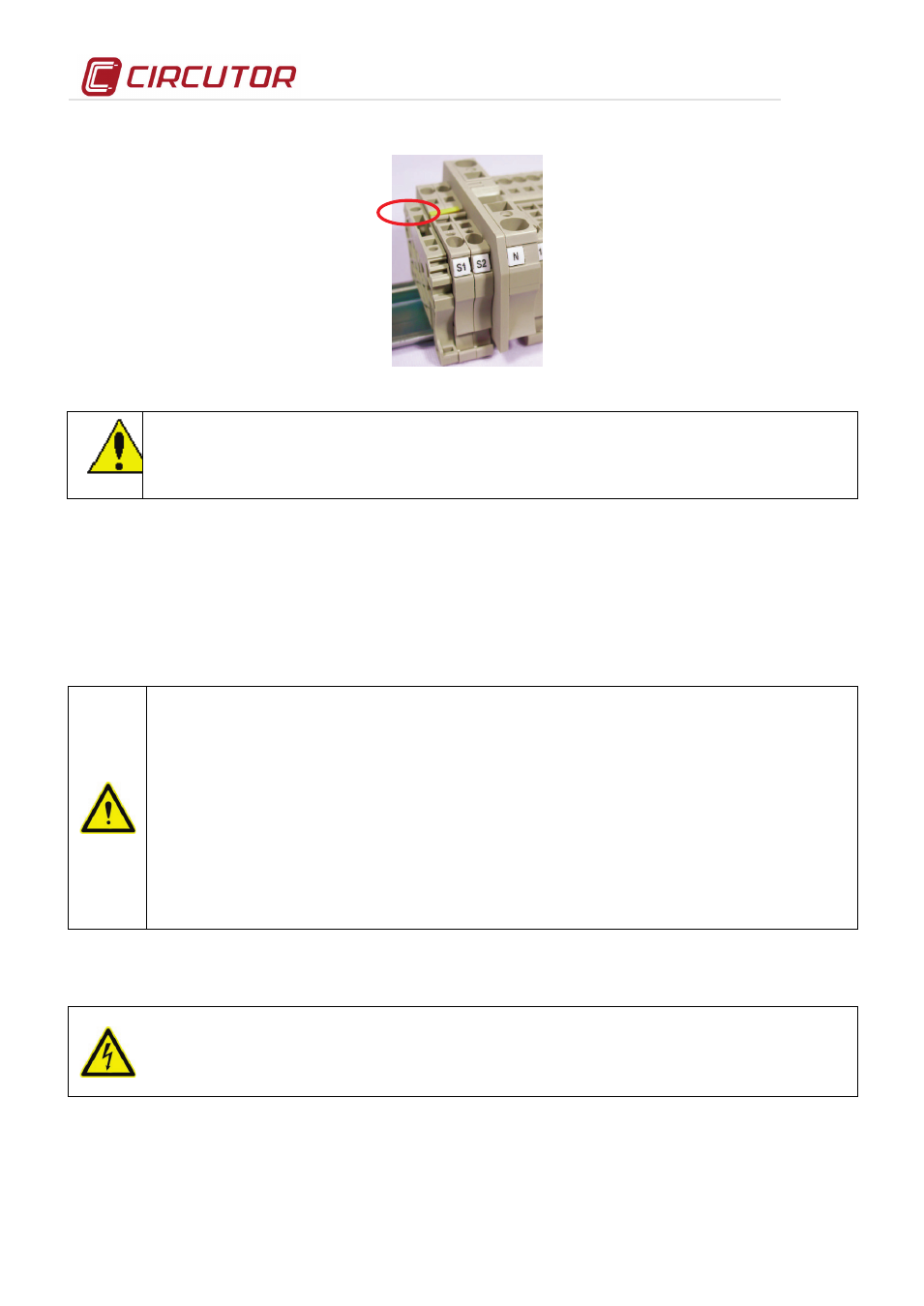

Fig. 5-5 .- Point pour court-circuiter le secondaire du transformateur de courant (TC)
Chaque fois que l’on voudra changer ou déconnecter un transformateur de courant déjà installé, il est
important de fermer au préalable le pont qui unit S1 et S2.
6
MISE EN MARCHE D’UNE BATTERIE DE CONDENSATEURS
6.1 Avant de commencer la mise en marche
Les batteries automatiques des condensateurs intègrent un régulateur de facteur de puissance. Préalablement à
la mise en marche, il faut connaître le fonctionnement dudit régulateur et, pour ce faire, toutes les batteries sont
accompagnées d’un manuel spécifique du régulateur employé. Cherchez ce manuel et ayez-le toujours à
portée de main pour la mise en marche.
Pour réaliser le réglage du régulateur intégré à la batterie de condensateurs et réaliser une mise en
marche optimale, il faut que l’état de charge de l’installation soit au moins de 30% ou 40% de la
charge nominale pour laquelle la batterie a été dimensionnée. Dans le cas où vous n’arriveriez pas
à entrer dans tous les échelons, la connexion manuelle peut être forcée pour les vérifier tous.
Dans les moments de basse charge, il ne faut pas connecter manuellement la totalité de la batterie
puisque, dans certains cas, des phénomènes de résonnance pourraient arriver à se produire avec
le transformateur de puissance de l’installation.
Dans le cas d’effectuer des connexions des condensateurs en mode manuel, prendre en compte
qu’il faut attendre le temps de décharge des condensateurs (indiqué sur l’étiquette des
caractéristiques de la batterie) avant de les reconnecter au réseau. Dans le cas contraire, ils
pourraient démarrer en confrontation de phase avec une tension de jusqu’à 2xU
n
provoquant la
destruction du condensateur.
6.2 Mise en marche
SÉCURITÉ
Avant de procéder à travailler sur les équipements, il faut appliquer les règles de sécurité
commentées dans la section 2 de ce manuel.
Il faut suivre strictement les normes et les lois à application nationale de chaque pays où la batterie
des condensateurs sera installée ou manipulée.
•
Assurez-vous que le magnétothermique intérieur qui démarre le régulateur (indiqué comme protection de
manœuvre sur la fig. 4.3) est connecté
