SERIE OPTIM
10
5.3.4 Connexion du câble de Terre
Connecter, à la borne de terre des batteries de condensateurs, logée dans le panneau de manœuvre de
l’équipement, le câble de terre. La section du câble sera sélectionnée selon les limites des intensités admissibles
établies dans le REBT (ITC-BT-19 – Installations intérieures ou réceptrices) pour chaque type de câble et de
disposition.
5.3.5 Connexion du transformateur de courant (TC)
Il faut placer un transformateur de courant (TC) extérieur à la batterie, en mesurant le
courant total de charge plus celui de la batterie (voir Fig. 5-3).
Le transformateur standard a une sortie nominale de 5 A dans le secondaire.
Il est conseillé de connecter le TC à la phase L1 avec le sens du courant de P1 à P2 (voir Fig.
5-3) et de connecter le secondaire (bornes S1, S2) aux bornes du même nom de la batterie (voir
Fig. 5-3).
Éviter le passage de courant par le primaire du TC avant de les connecter aux bornes S1 S2 de la
batterie. S’il faut installer le TC avec l’installation en charge, court-circuiter S1 et S2 tant qu’ils ne
seront pas connectés à la batterie.
• La valeur du courant de primaire du TC doit être égale ou un peu supérieure au calibre de l’interrupteur
général de l’installation. Ainsi donc, le TC doit pouvoir mesurer l’intensité maximale prévisible devant être
consommée par la totalité des charges à compenser.

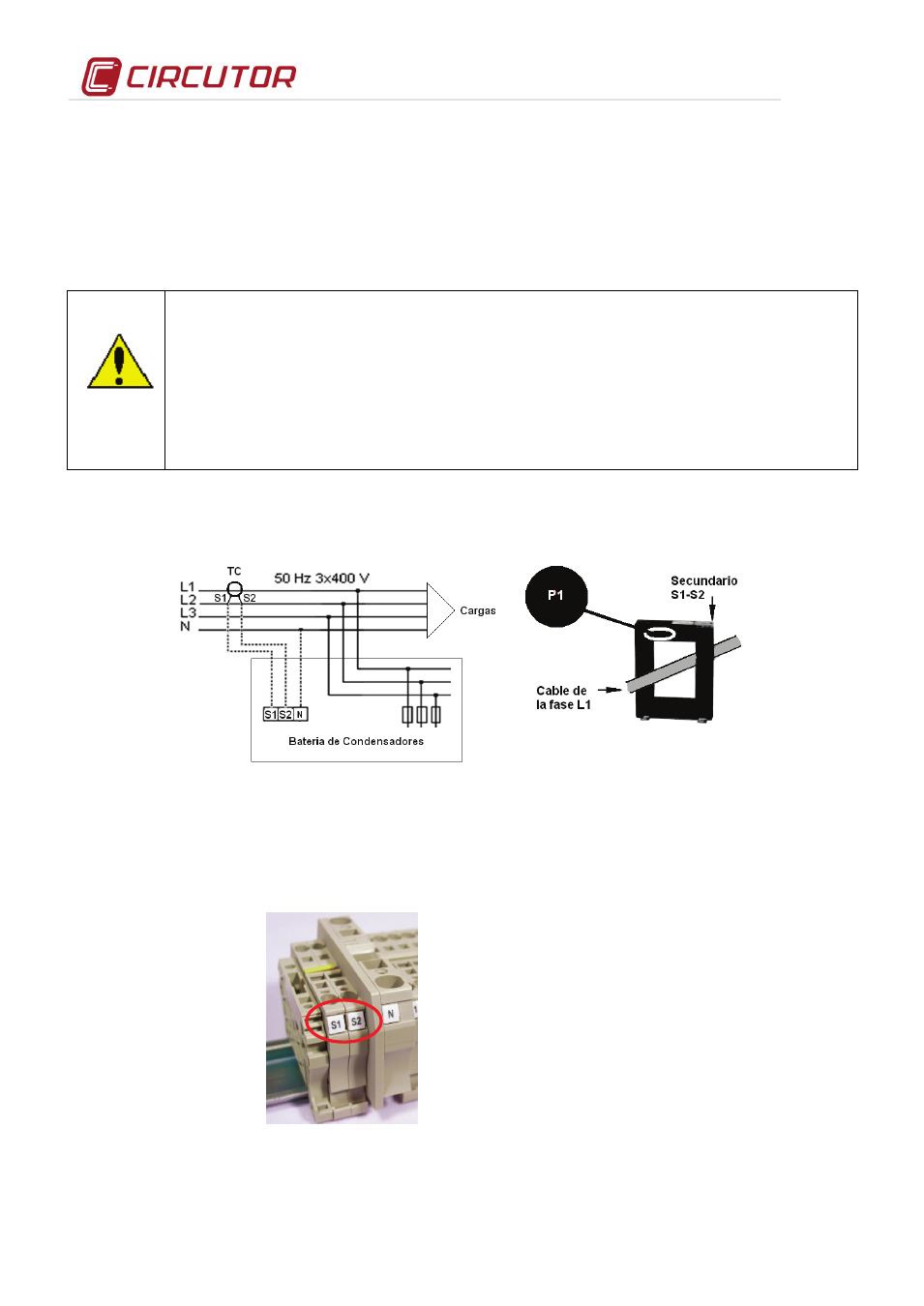

Fig. 5-3 .- Pose du transformateur de courant (TC) (externe)
• Le point de connexion du TC pour une batterie qui compense l’ensemble d’une installation est situé après
l’interrupteur général de l’installation.
• Pour éviter une atténuation excessive du signal, il est recommandé que la section minimale des câbles de
secondaire (bornes S1, S2) soit, au moins, de 2,5 mm 2 .
Fig. 5-4 .- Bornes de connexion du TC et Neutre en cas de besoin
