SERIE OPTIM
9
5.3.2 Éléments sectionneurs et de protection externes
- Dans le cas où la batterie ne disposerait pas d’un interrupteur ou d’un sectionneur interne, la batterie
devra être connectée à une ligne que disposera d'un interrupteur ou d’un sectionneur externe.
Les éléments de protection, sectionneurs et/ou interrupteurs qui sont ajoutés en externe à la
batterie devront être dimensionnés comme minimum pour supporter un courant 1,5 fois supérieur
à celui indiqué sur l’étiquette (REBT, ITC-BT-48)
Dans le cas d’installer un élément de protection différentielle destiné à la batterie, celui-ci doit être
réglable en sensibilité et retard du déclenchement
- En connectant la batterie au réseau, il est recommandé que le transformateur de courant (TC) soit placé
sur la phase qui va à L1 (câble noir). Les sorties S1 et S2 du TC doivent être connectées aux bornes du
même nom.
5.3.3 Tension auxiliaire de commande.
Nous entendons par circuits de commande ceux qui sont rattachés aux relais de sortie du régulateur et des
contacteurs de manœuvre des condensateurs. Ces circuits sont habituellement alimentés à une tension auxiliaire
de 230V CA (cas le plus commun) ou à d’autres tensions comme 110V CA (fréquente dans le cas de batteries à
500V ou à 690V). Il existe deux formes possibles d’alimenter le circuit
• Batterie avec tension auxiliaire obtenue d’un TRANSFORMATEUR AUTOMATIQUE interne
N’exige pas une connexion du neutre de l’extérieur. L’étiquette indique U
aux
/f… interne
• Batterie avec tension auxiliaire obtenue entre PHASE-NEUTRE
Exige une connexion du neutre de l’extérieur à la borne N (voir Fig. 5-2 et Fig. 5-4. L’étiquette indique U
aux
/f…
(tension de commande)

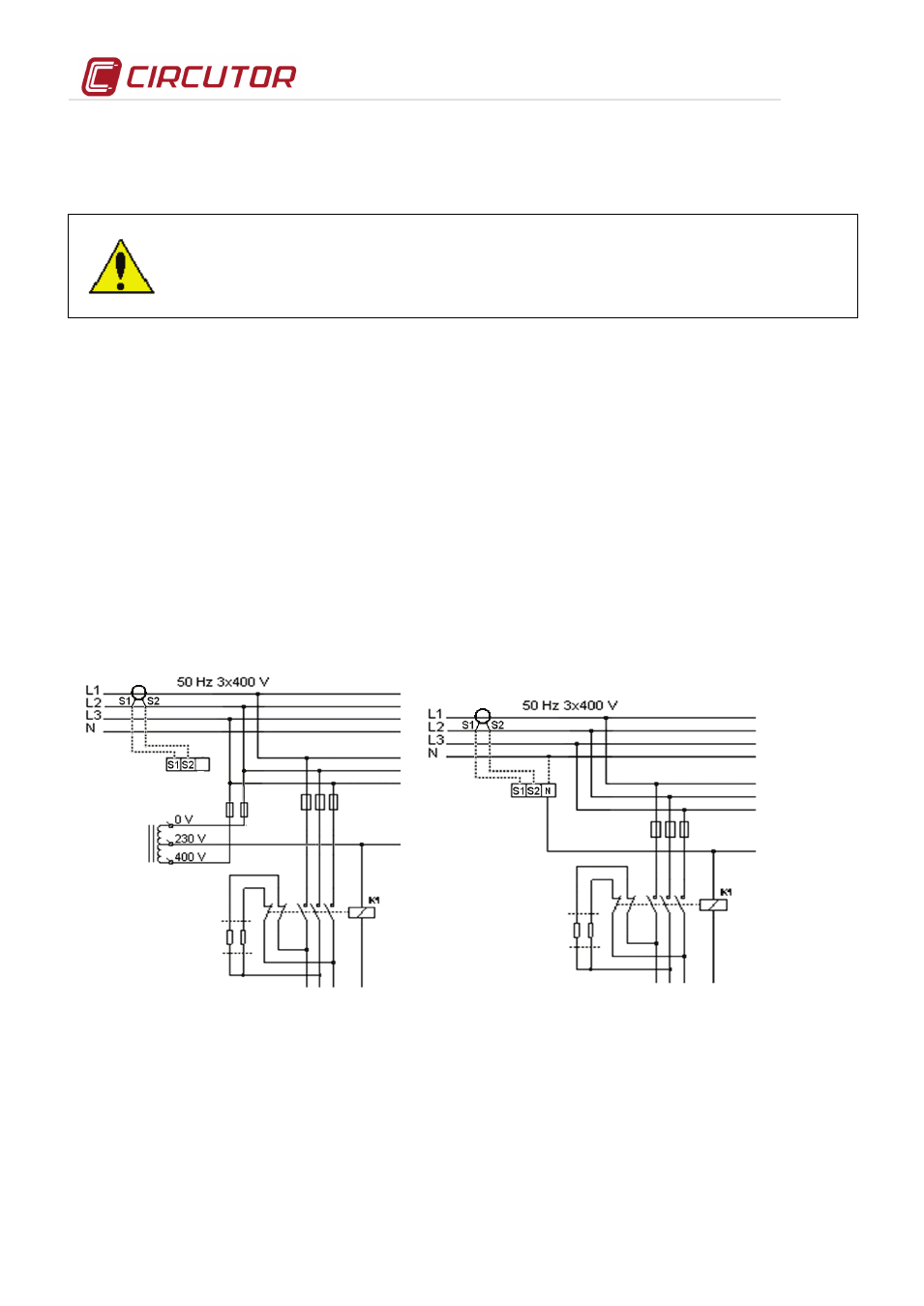

Fig. 5-1 .- Alimentation auxiliaire avec
transformateur automatique
Fig. 5-2 .- Alimentation auxiliaire avec neutre
