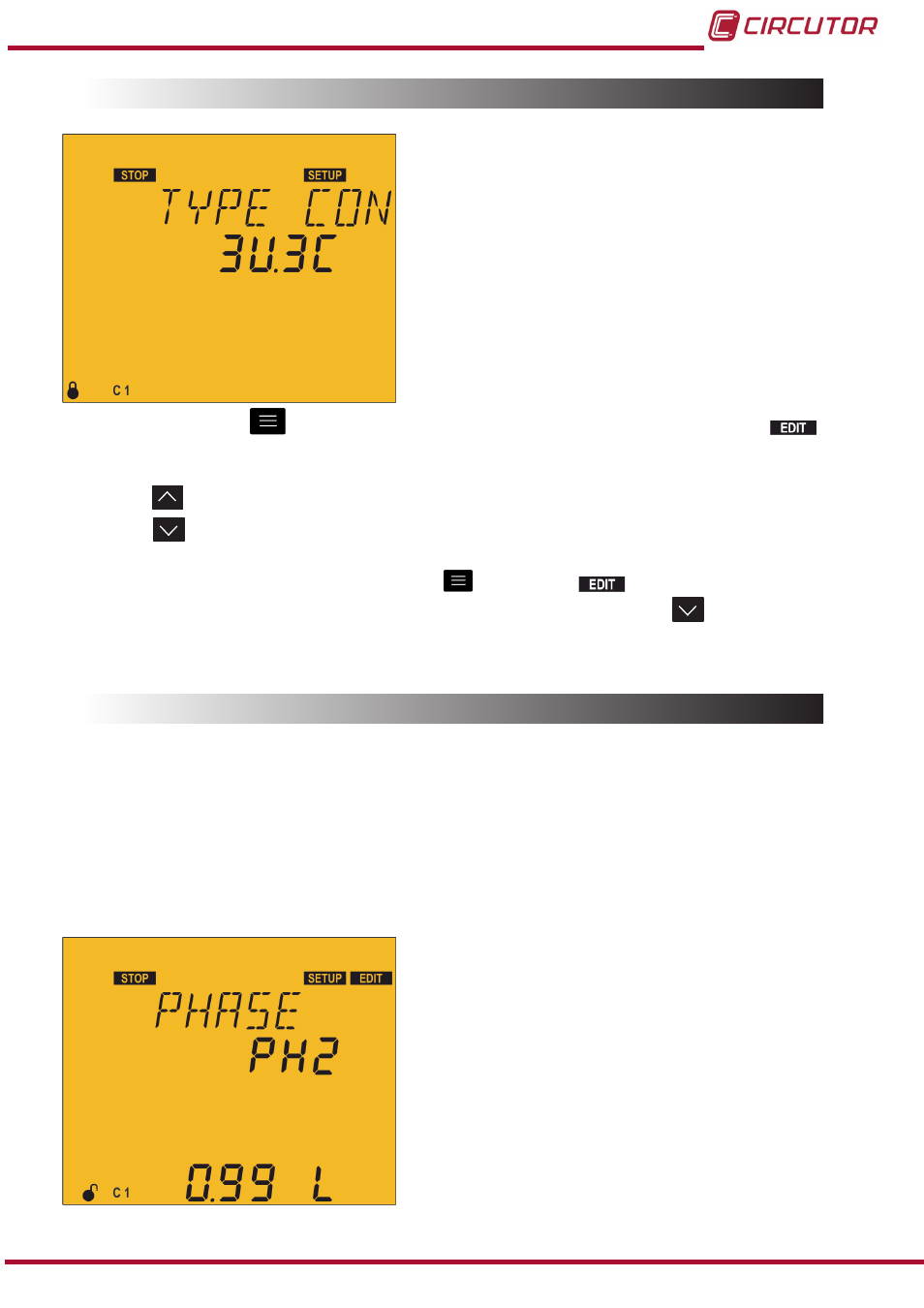

5.5.- TYPE DE CONNEXION
Sur ce point est sélectionné le type de connexion
de l’installation, où:
3u3C , 3 tensions + neutre et 3 courants.
3u1C , 3 tensions + neutre et 1 courant.
2u1C , 2 tensions et 1 courant.
Appuyer sur la touche pour entrer en mode édition, il est identifié par le symbole et
le clignotement des chiffres à modifier.
La touche montre l’option suivante�
La touche montre l’option précédente�
Pour valider la donnée appuyer sur la touche , le symbole disparaît du display.
Pour accéder à l’étape suivante de programmation appuyer sur la touche �
Si nous n’appuyons sur aucune touche durant 5 minutes, l’équipement saute à l’écran de
simulation, « 5.27.- ÉCRAN DE SIMULATION »�
5.6.- CONNEXION DE PHASE
Avec ce paramètre l’équipement s’adapte aux différentes options de connexion des câbles
d’alimentation et de mesure et des transformateurs de courant, aux phases du système
triphasé.Selon le type de connexion qui a été programmé au point précédent, l’écran de
connexion est différent.
 Type de connexion 3u1C ou 2u1C
Si on a sélectionné une connexion avec un seul (
3u1C ou 2u1C ), ), on sélectionne sur cet écran
l’une des 6 possibles phases qui sont indiquées sur
le tableau 38�
La sélection d’une option, ou d’une autre, doit
se faire lorsque dans l’installation, au moment
du réglage, une puissance réactive inductive est
consommée avec un cos φ entre 0.6 et 1 inductif.
On étudie les options jusqu’à ce que l’écran montre
un cos φ entre 0.6 et 1 (l’affichage du cos φ est
seulement informatif, pas éditable).
