3�5�6�- 2 tensions et 1 courant, Modèle Computer SMART III 12
Type de connexion : 2U �1C
V
LN
I
L2
S1
L1
L2
L3
N
V
L1
V
L2
V
L3
S1 S2
P1 P2
S1 S1 S2 S2 S2
I
L3
I
L1
A1 A2
Power Supply
COM 1 2 3 4 5 6 7 8 9 101112
Relay
For Computer SMART III 12
Power Supply

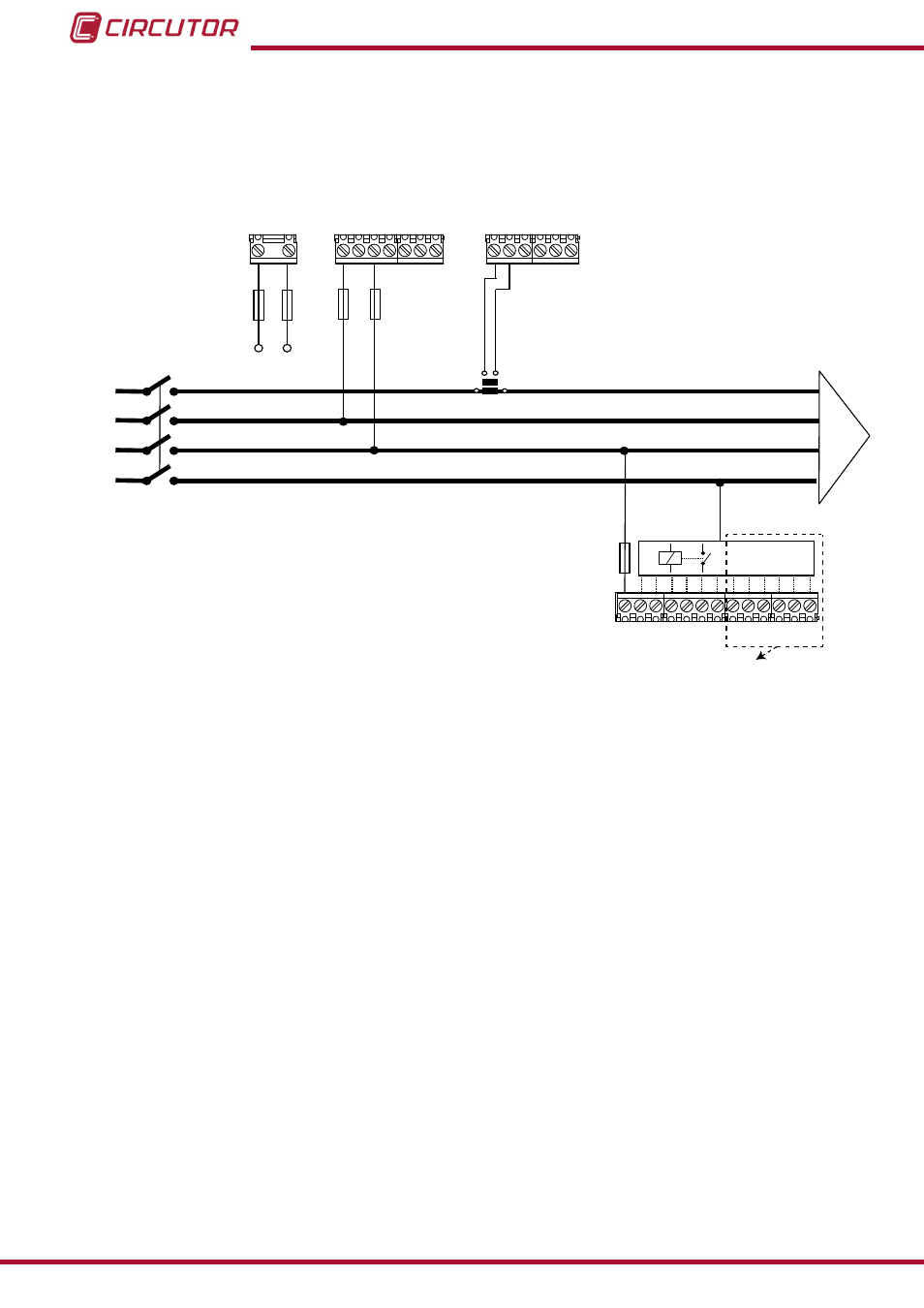

Figure 8 : 2 tensions et 1 courant, modèle Computer SMART III 12
Note : Dans le cas de ne pas respecter la forme de connexion indiquée, la phase devra être
réglée en suivant la procédure du « 5�6�- CONEXIÓN DE FASE » .
Note : L’alimentation auxiliaire peut être connectée Phase-Neutre (comme sur la figure 8 )
ou Phase-Phase, à condition de ne pas dépasser le rang d’alimentation (voir « 6�- CARAC-
TÉRISTIQUES TECHNIQUES » )�
Note : Dans ce type de connexion, la connexion de neutre n’est pas nécessaire.
Note : Dans ce type de connexion, la connexion du transformateur de courant doit se faire
sur les bornes IL1, et les deux tensions sur VL1 et VL2.
