4.9.- COMMUNICATIONS
Les
Computer SMART III disposent d’une sortie de communication série type RS-485 avec
protocole de communications
Modbus RTU®�
4�9�1� CONNECTIQUE
La composition du câble RS-485 devra être réalisée à travers un câble à couple tressé avec
une maille de blindage (minimum 3 fils), avec une distance maximale entre le
Computer
SMART III et l’unité master de 1200 mètres de longueur.
Sur ce bus, nous pourrons connecter un maximum de 32
Computer SMART III �
Pour la communication avec l’unité master, nous devons utiliser le convertisseur intelligent de
protocole de réseau RS-232 à RS-485 (M54020 convertisseur intelligent). Avec ce convertis-
seur, il n’est pas nécessaire d’utiliser la connexion du pin 7 sur la partie RS-485.
B ( - )
A ( + )
S
A( + )
B( - )
S
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

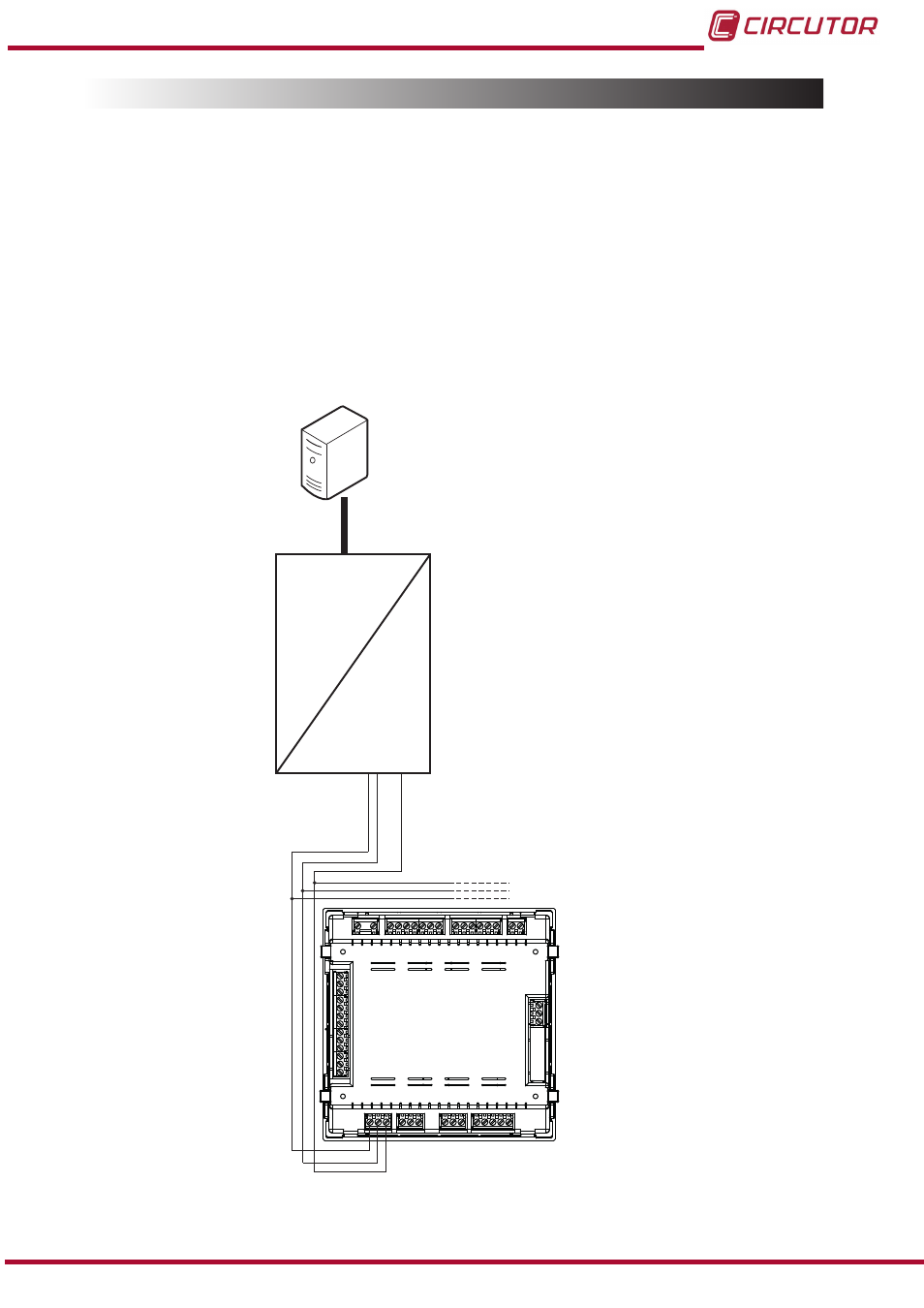

Figure 16 : Schéma de connectique RS-485
