4.6.- ÉTATS DE FONCTIONNEMENT
Le Computer SMART III dispose de 2 états de fonctionnement avec les écrans d’affichage
conformes à l’état sélectionné :
 État de mesure, ,
 État de test, ,
4�6�1� ÉTAT DE MESURE
Cet état est identifié par le symbole dans la zone d’état de l’équipement du display ( figure
12 )�
C’est l’état normal de fonctionnement du Computer SMART III, dans lequel l’équipement me-
sure les différents paramètres du réseau et agit selon les paramètres configurés, en connectant
ou en déconnectant les condensateurs de la batterie�
Pour se déplacer sur les différents écrans, il faut utiliser les touches
et �
Effacement des valeurs maximales :
En se plaçant sur l’écran d’affichage des valeurs maximales, appuyer sur la touche pendant
plus de 3 secondes�
Effacement des valeurs minimales :
En se plaçant sur l’écran d’affichage des valeurs minimales, appuyer sur la touche
pen-
dant plus de 3 secondes�
Si 5 minutes s’écoulent sans appuyer sur une touche quelconque, l’équipement saute à l’écran
principal�
En fonction du type de connexion de l’installation, les écrans d’affichage varient.
4�6�1�1� Connexion 3U �3C (3 tensions + neutre et 3 courants)

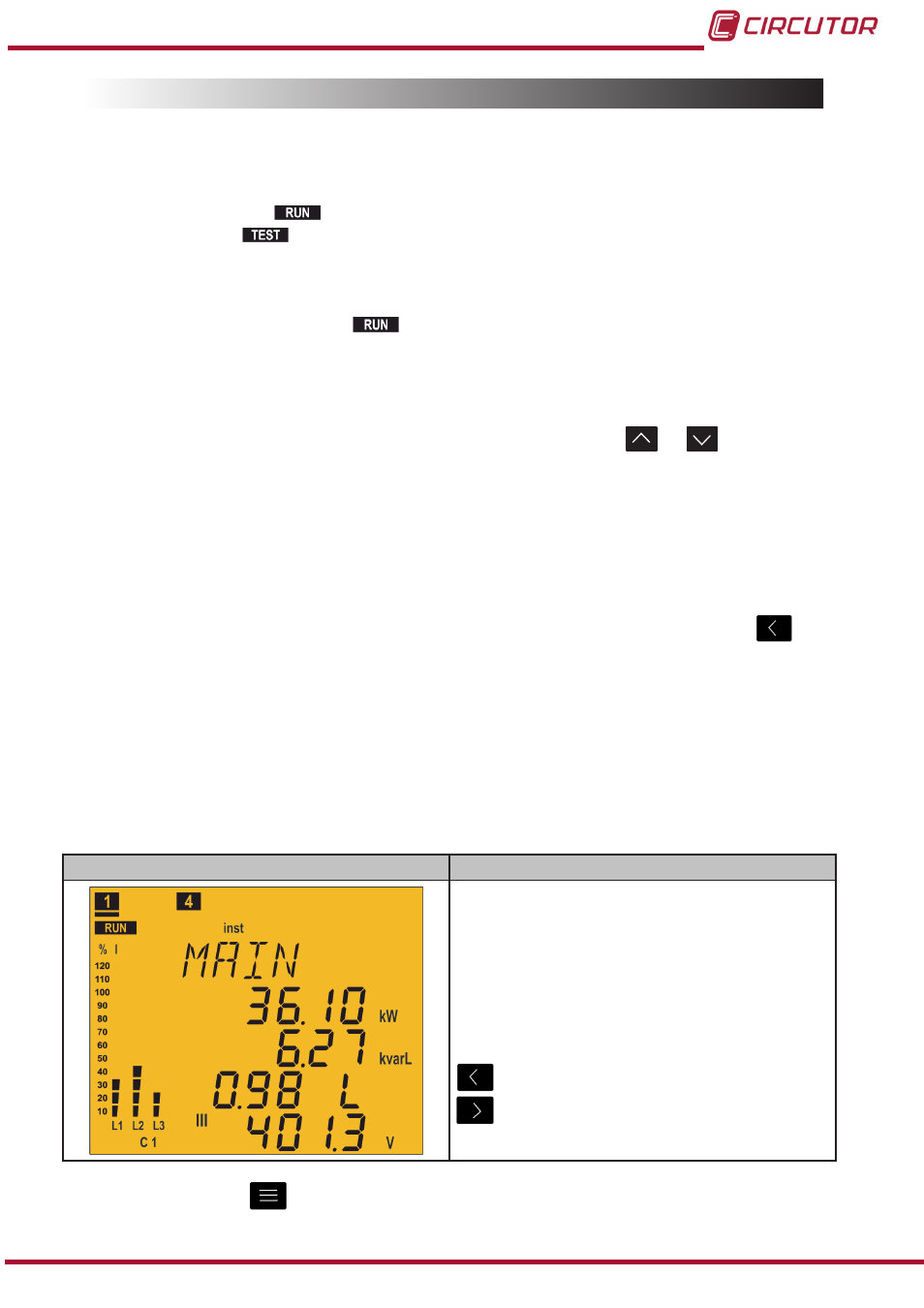

Écran principal Paramètres
Puissance active III (kW ou MW)
Puissance réactive III (kvar ou Mvar)
Cos φ
L : inductif / C : capacitif
+ : consommé / - : généré
Tension Phase - Phase III (V o kV)
Affichage des valeurs minimales.
Affichage des valeurs maximales
Appuyer sur la touche pour sauter à l’écran de Courants�
