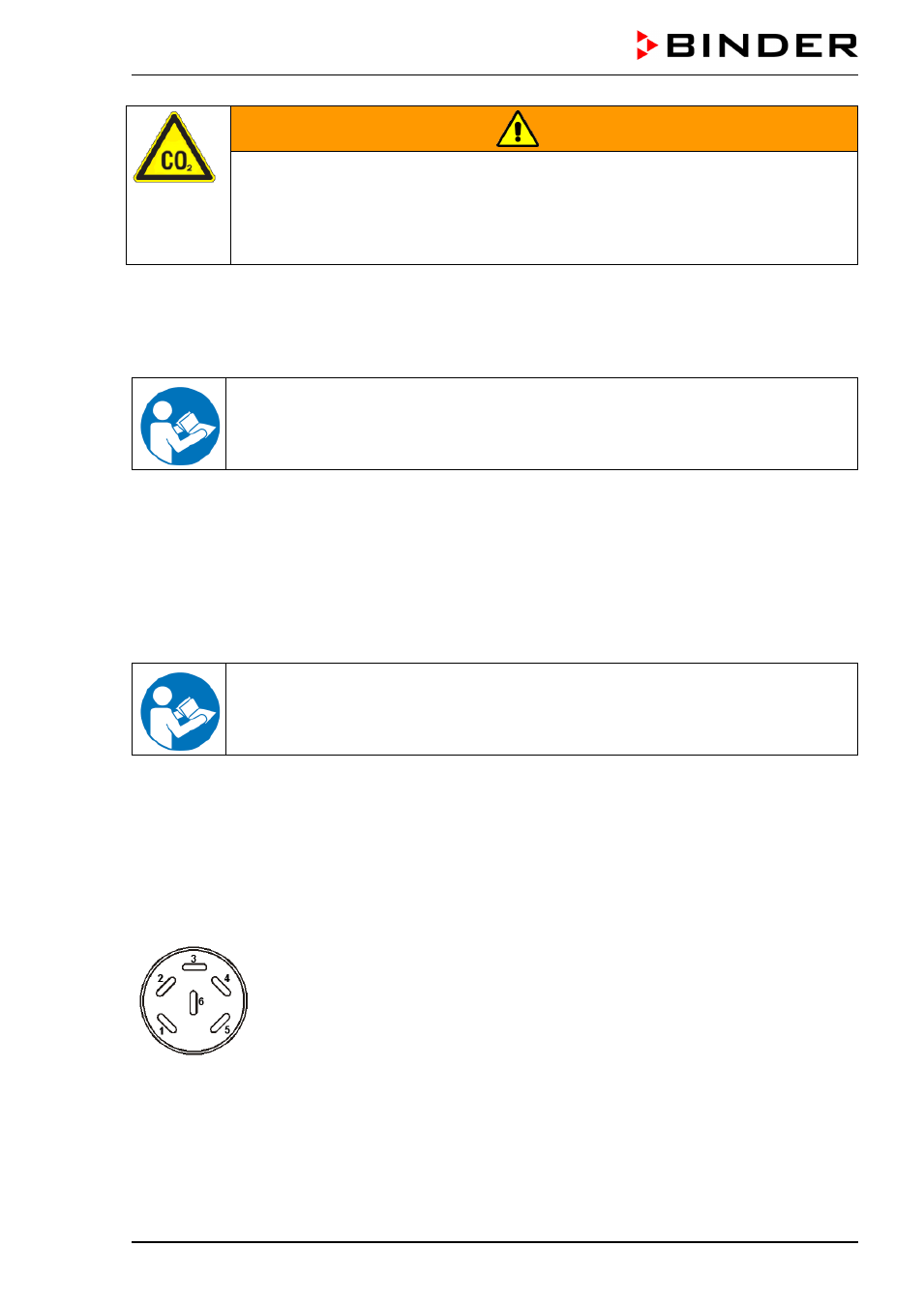

C 150 (E2) 12/2012 Seite 58/90
AVERTISSEMENT
Concentration élevée de CO
2
(> 4 Vol.-%).
Danger de mort par étouffement.
Danger d’intoxication.

Fermez étanchement tout port d’accès de ses deux cotés par les bouchons au cours
d’opération.
13.2 Support avec des roues (option)
En vue d’obtenir un accès plus agréable à l’incubateur et d'éviter de la contamination causée par la pollu-
tion, BINDER recommande l’utilisation du support avec des roues.
Le montage du support avec des roues est décrit dans le manuel de montage 7001-0147,
accompagnant le support avec des roues (Art. No. 9051-0024).
13.3 Adaptateur pour empilement sans influence de température (option)
Il est recommandé de ne pas empiler directement les incubateurs CO
2
C 150 l’un sur l’autre pour éviter la
transmission des chocs et des vibrations d’un appareil à l’autre pouvant se produire lors d’ouvrir et fermer
les portes, au cours de nettoyage ou de charger et décharger l’appareil. C'est pourquoi BINDER vous
offre un adaptateur pour empiler un second incubateur sans influence de température de l'un sur l'autre.
L’adaptateur pour empilement garantit que les paramètres d’incubation seraient respectés exactement
aussi pendant la stérilisation de l’autre appareil (chap. 15.3).
Le montage de l’adaptateur d'empilage est décrit dans le manuel de montage 7001-0145,
accompagnant l’adaptateur d'empilage (Art. No. 9051-0025 pour 2 C150, Art. No. 9051-
0027 pour C150 sur CB 150).
13.4 Sorties analogiques pour température et CO
2
(option)
Par cette option, le appareil est équipé avec des sorties analogues de 4-20 mA pour la température et le
CO
2
. Ces sorties peuvent être utilisées pour transmettre des informations à des systèmes ou appareils de
registration externes.
La douille de raccordement DIN à l’arrière de l’appareil se compose comme suit :
Sortie analogique 4-20 mA DC
PIN 1: Température –
PIN 2: Température +
PIN 3: CO
2
–
PIN 4: CO
2
+
Domaine de CO
2
: 0 vol.-% à 20 vol.-%
Domaine de température : 0 °C à +200 °C
Une fiche mâle DIN est ajoutée.
Figure 31: Occupation des pins de la douille de raccordement pour l’option Sorties analogiques
