37
RÉGLAGES
RÉGLAGE DU GUIDE D’ONGLET

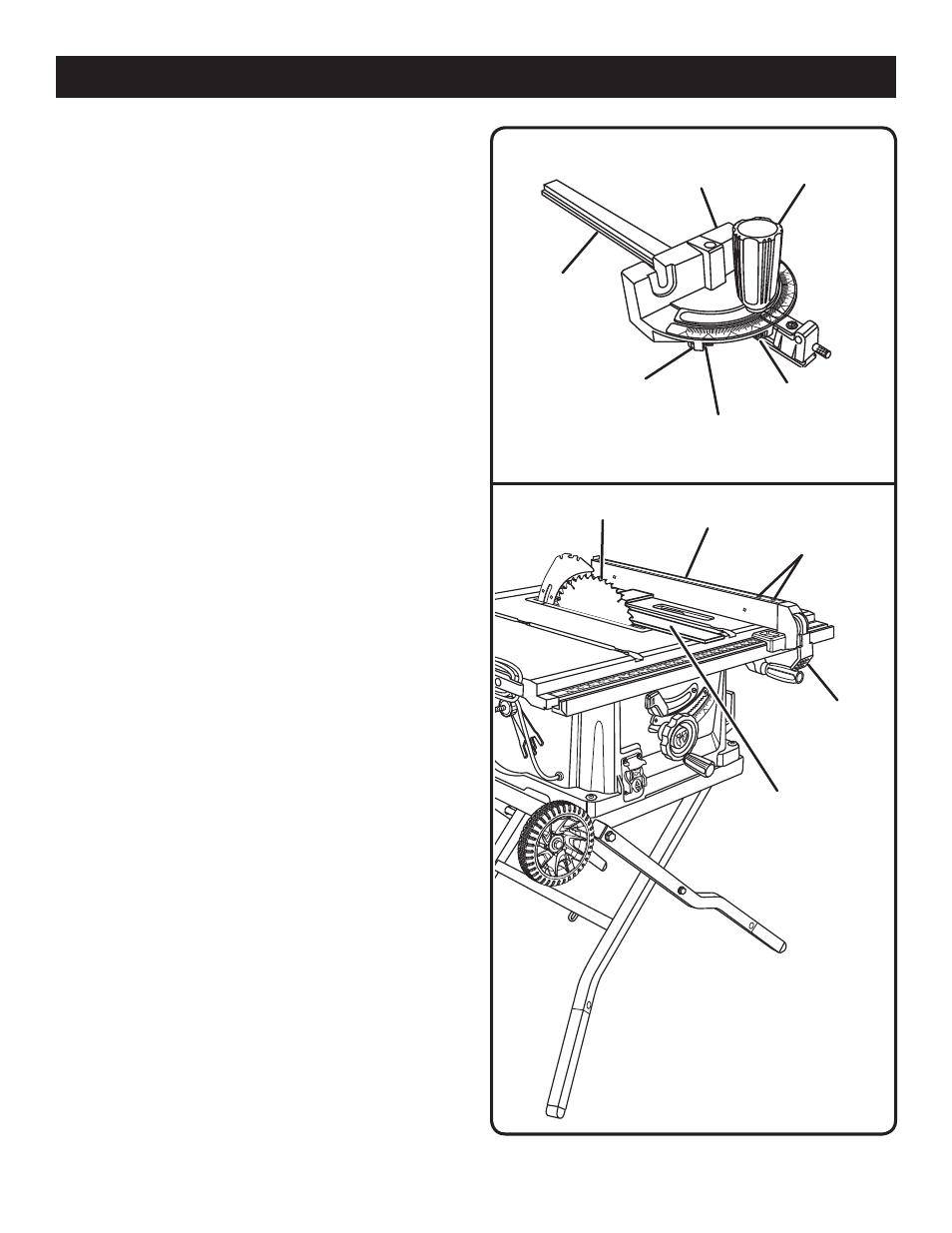

Voir la figure 52.
Le guide d’onglet peut être réglé à 0˚ et plus ou moins 45˚ au
moyen de son axe de blocage et de ses vis d’arrêt.
NOTE : Le guide d’onglet permet d’effectuer des coupes
en biais de grande précision. Il est recommandé d’effectuer
des coupes d’essai lorsque les tolérances sont réduites.

Desserrer le bouton et tirer sur l’axe de blocage pour faire
tourner le guide d’onglet au-delà des vis d’arrêt.
 Desserrer l’écrou de la vis d’arrêt à 0° se trouvant au
niveau de l’axe de blocage avec une clé de 8 mm.
 Placer une équerre contre la tige et la base du guide
d’onglet.
 Si la tige n’est pas d’équerre, desserrer le bouton, ajuster
la tige et resserrer le bouton.
 Régler la vis d’arrêt à 0° de manière à ce qu’elle contacte
l’axe de blocage.
 Régler les vis d’arrêt à plus et moins 45˚ au moyen d’une
équerre à 45˚, selon les instructions ci-dessus.
VÉRIFICATION DE L’ALIGNEMENT DU GUIDE
LONGITUDINAL SUR LA LAME
Voir la figure 53.

Débrancher la scie.
 Relever la poignée de verrouillage afin de pouvoir déplacer
le guide longitudinal.
 Placer une équerre de charpentier à côté de la lame et
amener le guide contre l’équerre. Relever la dimension
de l’échelle graduée.
 Ramener le guide à sa position initiale et tourner l’équerre
de 180° pour vérifier l’autre côté.
 Si les deux dimensions sont différentes, desserrer les
deux boulons du guide et l’aligner.
 Resserrer les deux boulons.
 Effectuer deux ou trois coupes d’essai sur des chutes de
bois. Si les coupes ne sont pas précises, reprendre les
étapes précédentes.
LAME
BOULONS
GUIDE
LONGITUDINAL
LEVIER DE
BLOCAGE
ÉQUERRE DE
CHARPENTIER
ÉCROU DE
BLOCAGE
BOUTON
BASE DU GUIDE
D’ONGLET
VIS DE RÉGLAGE
DE BUTÉE À 45°
VIS DE RÉGLAGE
DE BUTÉE À 0°
TIGE
D’INDICATEUR
D’ONGLET
Fig. 53
Fig. 52
