UTILISATION

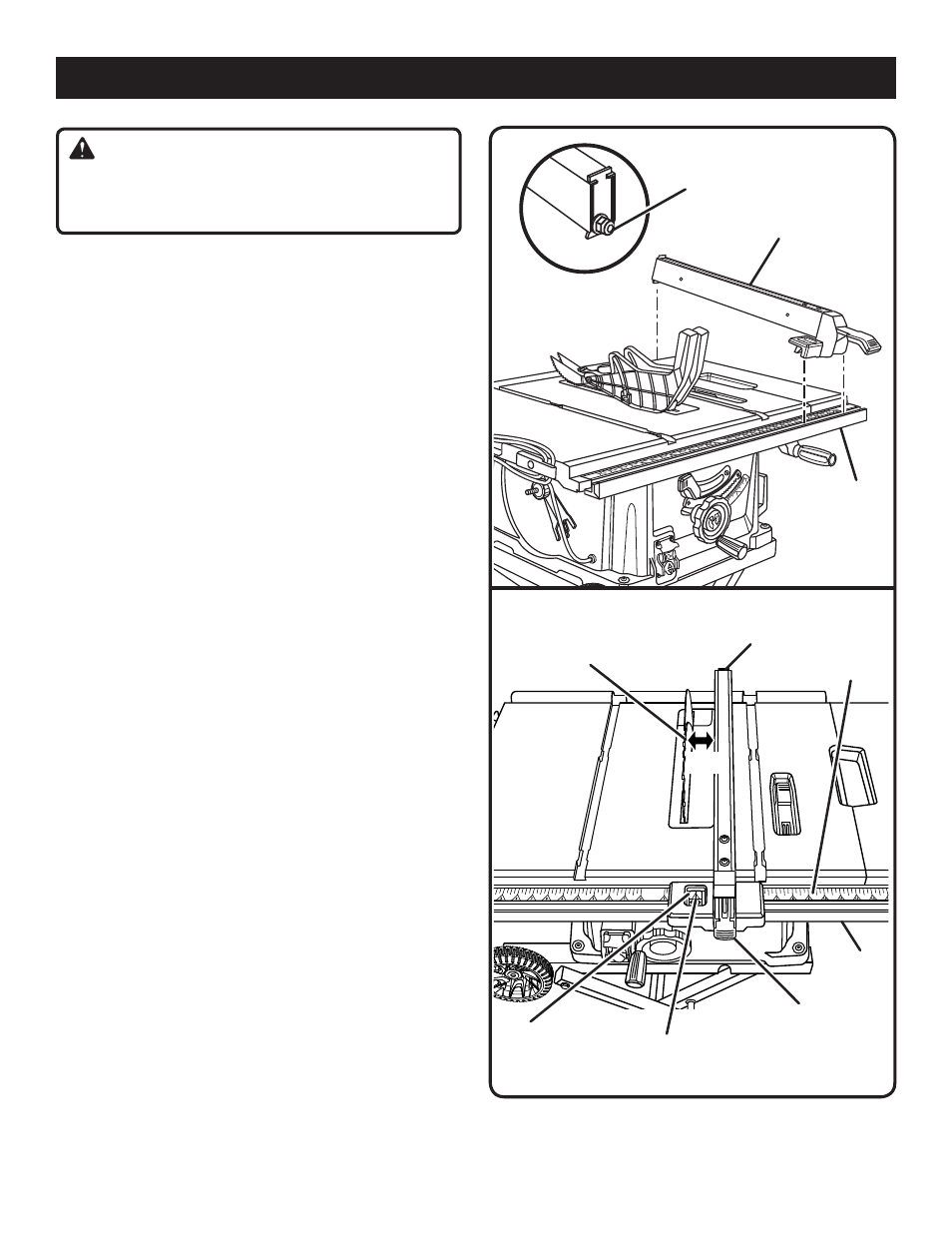

Fig. 29
VIS DE
COLLIER
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de
commencer une coupe.
UTILISATION DU GUIDE LONGITUDINAL
Voir la figure 29.

Placer la guide longitudinal lente plate sur la table de scie,
pousser la guide vers la rail avant pour aligner la guide à
la table de scie.
 Abaisser le levier de verrouillage pour automatiquement
aligner et bloquer le guide.
S’assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir
Vérification de l’alignement du guide
longitudinal sur la lame à la section Réglages de ce manuel.

Effectuer deux ou trois coupes d’essai sur des chutes de
bois. Si les coupes ne sont pas précises, reprendre les
étapes précédentes.
NOTE : Le guide longitudinal doit être solidement assujetti
lorsque la poignée de verrouillage est engagée. Pour
augmenter la poigne de la guide longitudinal sur la lèvre
postérieure de la table, resserrer la vis de collier sur
l’arrière de la barrière de déchirure en le tournant dans
le sens des aiguilles d’une montre.
POUR RÉGLER L’ÉCHELLE GRADUÉE DU
GUIDE LONGITUDINAL SUR LA LAME
Voir la figure 30.
Utiliser l’indicateur sur le guide longitudinal pour positionner
le guide par rapport à l’échelle sur le rail devant.
NOTE : Le les griffes antirebond et ensemble de protège-
lame doit être retirée pour effectuer ce réglage. Une fois le
réglage effectué, réinstaller le protège-lame.
Commencer avec la lame réglée sur zéro degré (à la
verticale).

Débrancher la scie.
 Relever la garde et retirer.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l’aide d’une équerre de charpentier, régler le guide
longitudinal à 51 mm (2 po) de la pointe des dents de la
lame.
 Desserrer la vis de l’indicateur et placer ce dernier sur la
graduation 51 mm (2 po), comme illustré.
 Resserrer la vis, puis vérifier la dimension et la position
du guide longitudinal.
RAIL
AVANT
LEVIER DE
VERROUILLAGE
LAME
GUIDE
LONGITUDINAL
MESURE
2 po
ÉCHELLE
INDICATEUR
D’ÉCHELLE
Fig. 30
2 po
GUIDE
LONGITUDINAL
RAIL
AVANT
