26
UTILISATION
RÉGLAGE DE LA PROFONDEUR DE LAME

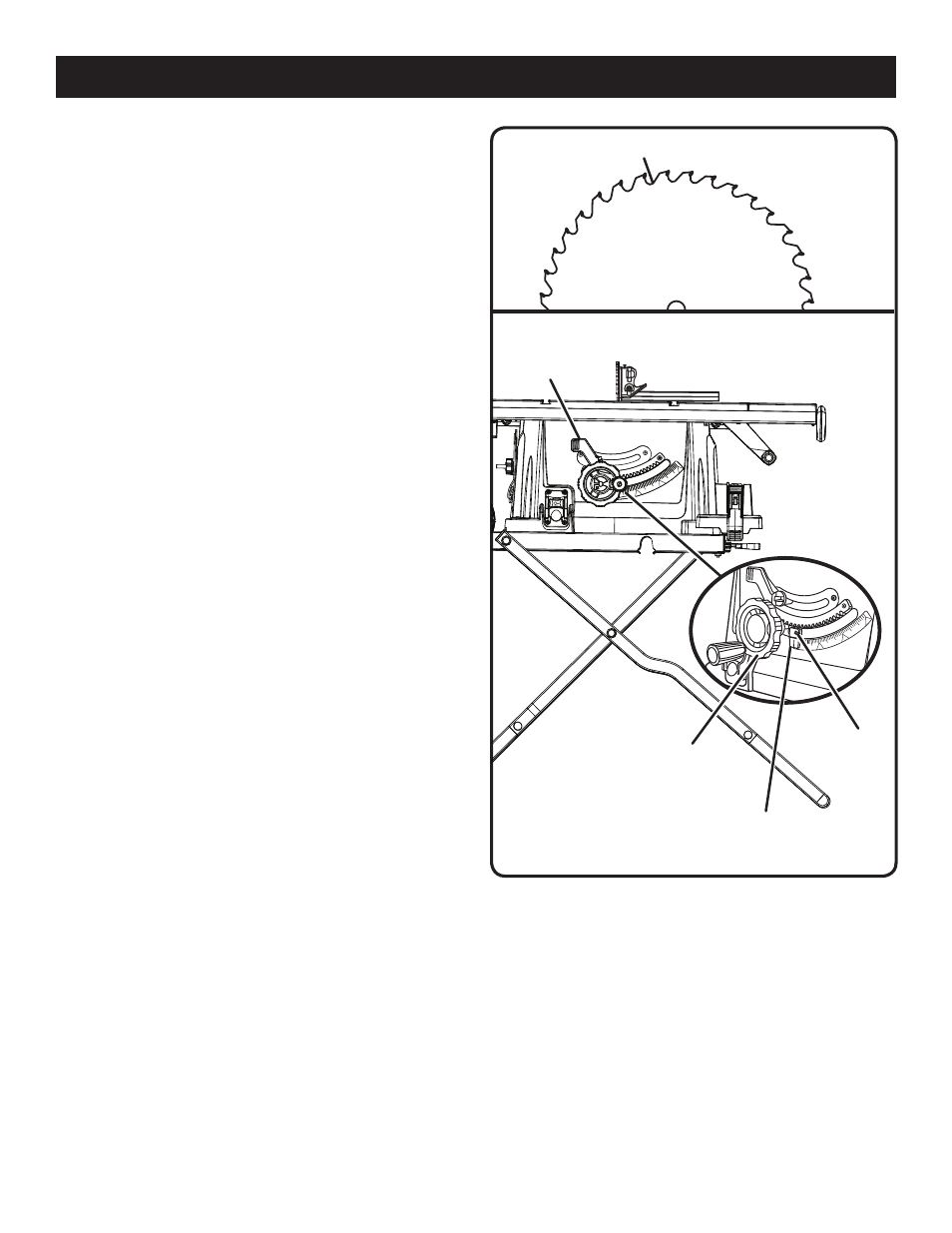

Voir la figure 27.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d’environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les
plus bas (creux) soient au-dessous de la surface supérieure
de la pièce.

Pousser le levier de verrouillage de biseau vers en bas,
afin de pouvoir régler l’angle de coupe.
 Relever la lame en tournant le volant de réglage de hauteur
/ biseau vers en droite ou l’abaisser en tournant le volant
de réglage vers la gauche.
RÉGLAGE DE L’ANGLE DE LAME (BISEAU)
Voir la figure 28.
NOTE : Pour une coupe à 90°, le réglage de biseau est de
0° et pour une coupe à 45°, le réglage est de 45°.

Desserrer la commande de biseau en tirer le levier de
verrouillage de biseau à fond vers la droite.
 Ajuster l’angle de biseau en poussant le volant en direction
de la scie afin de pouvoir le tourner. Touner le volant vers
la gauche pour augmenter l’angle de la lame, en direction
de la position 45°. Touner le volant vers la droite, pour
réduire l’angle de la lame, en direction de la position 90°.
 Desserrer la commande de biseau en tournant le levier
de verrouillage vers la gauche.
RÉGLAGE DE L’INDICATEUR DE BISEAU
Voir la figure 28.
Si l’indicateur de biseau n’est pas sur zéro lorsque la lame de
la scie est à 0°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l’échelle de biseau. Resserrer la vis.
INDICATEUR
DE BISEAU
VOLANT DE RÉGLAGE
DE HAUTEUR / BISEAU
LEVIER DE
VERROUILLAGE
DE BISEAU
CREUX
VIS
Fig. 27
Fig. 28
