UTILISATION
UTILISATION DU GUIDE D’ONGLET
Voir la figure 31.
Le guide d’onglet permet d’effectuer des coupes en biais de
grande précision. Il est recommandé d’effectuer des coupes
d’essai lorsque les tolérances sont réduites.
Il y a deux rainures de guide d’onglet, une de chaque côté
de la lame. Elle peuvent toutes deux être utilisées pour les
coupes transversales à 90°. Lors des coupes transversales
en biseau (lame inclinée par rapport à la table), le guide
d’onglet doit être placé dans la rainure de droite, de manière
à ce que la lame soit inclinée dans la direction opposée au
guide et à la main de l’opérateur.
Le guide d’onglet peut être tourné de 60° à droite ou à gauche.

Desserrer le bouton de verrouillage.
 Le guide d’onglet étant inséré dans la gorge de la table,
le tourner sur l’angle désiré.
 Resserrer le bouton de verrouillage.
POUR UTILISER LA GUIDE D’ONGLET DANS
UNE POSITION INVERSE
Voir la figure 32.
Pour grands larger pièce, la rainure du guide d’onglet peut
être renversée dans les rainure du guide d’onglet. Le ce sera
nécessaire en renversant la guide d’onglet assurément pour
serrer la pièce au corps de guide d’onglet.
UTILISATION DU SUPPORT DE SORTIE
Voir la figure 33.
Le support de sortie coulisse pour mieux supporter les
pièces longues.

La scie étant à l ’ARRÊT, se tenir derrière la table.
 Saisir le support de sortie à deux mains et le tirer pour
l’étendre à fond.
UTILISATION DE RALLONGE DE TABLE
COULISSANTE
Voir la figure 34.
Augmenter la longueur de la table de scie à l’aide d’une
rallonge.

Régler le guide longitudinal sur 381 mm (15 po).
 Tirer jusqu’à ce que l’échelle indique la longueur
désirée.
 Faire glisser le rallonge pour obtenir la largeur désirée.
NOTE : Utiliser les graduations du rail avant lorsqu’une
largeur exacte est désirée.
 Une fois le rallonge réglées à la largeur voulue, verrouiller
le levier avant et arrière en les rabattant vers l’arrière de
la bas de la scie.
SUPPORT
DE SORTIE
ÉCHELLE
INFÉRIEURE
LEVIER DE
RALLONGE
DE TABLE
Fig. 34
Fig. 33

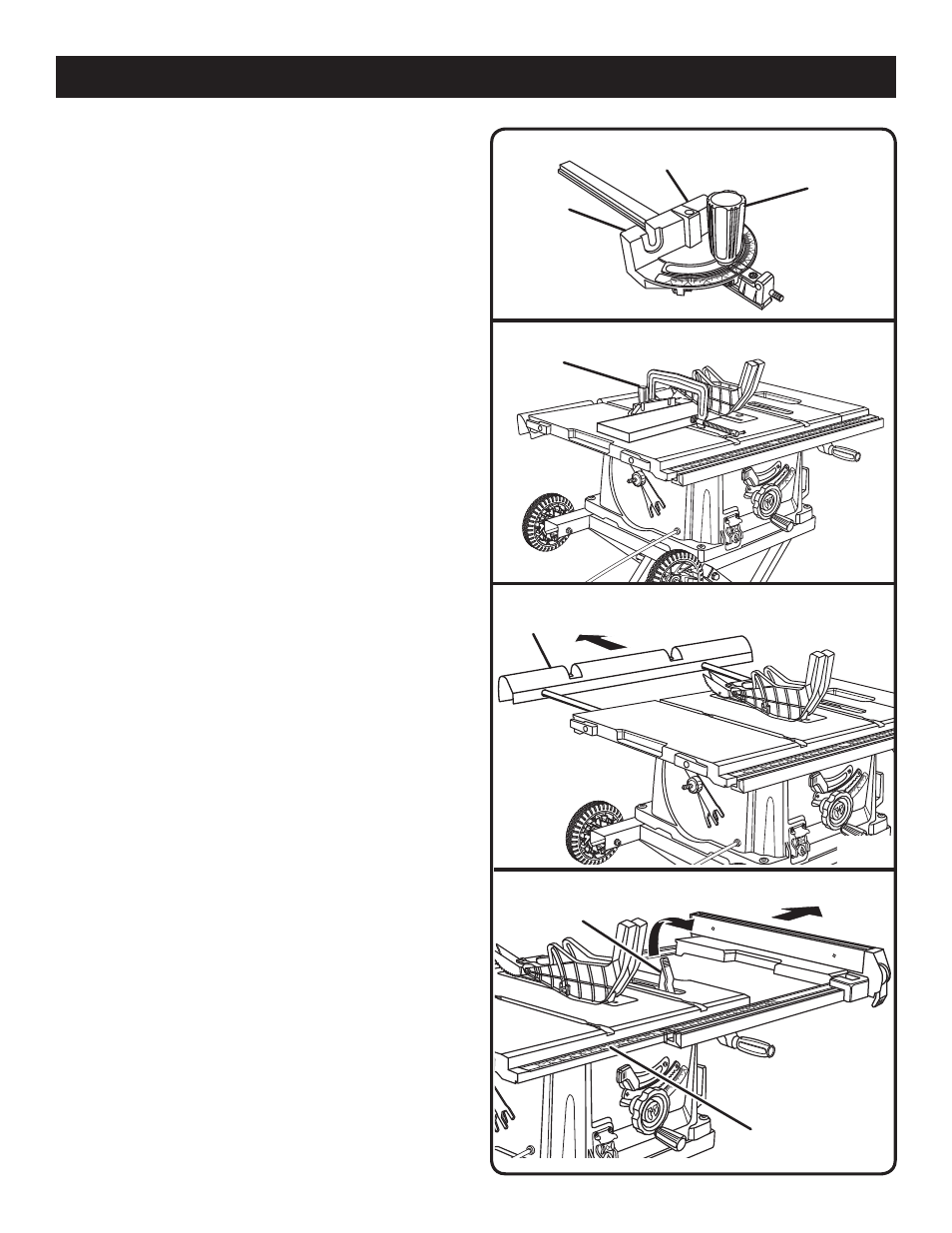

GUIDE D’ONGLET
