RÉGLAGES

RÉGLAGE DE LA LAME À 0 ET 45°

Voir les figures 53 et 54.
La scie a été réglée en usine et, à moins qu’elle ait été
endommagée en cours de transport, aucun réglage ne
devrait être nécessaire. Arpès un usage prolongé, il peut
être nécessaire de vérifier les réglages.
Débrancher la scie.

Relever la lame.

Retirer le ensemble la garde de lame.

Si la lame n’est pas parfaitement verticale (0°) :

Désengager le levier de verrouillage de biseau.

Desserrer le vis de réglage de 0°.

Placer une équerre combinée à côté de la lame, sur la en

gauche. Le bord de la équerre et la lame de scie doivent
être parallèles.

NOTE : Assurez-vous que les contacts carrés la partie

équerre de la lame de scie, pas les dents de scie.

Engager le levier de verrouillage de biseau.

De sous le menuiserie de la scie, maintenez la vis à

came contre la douille. Soulevez légèrement le levier de
verrouillage de biseau pour exposer la vis de réglage de
0 °.

Serrer vis de réglage. Vérifier de nouveau l’alignement et

continuer à ajuster effectuer les réglages éventuels.

Si la lame n’est pas parfaitement à 45° :

Désengager le levier de verrouillage de biseau.

Desserrer le vis de réglage.

Placer une équerre combinée à côté de la lame, sur la en

gauche. Le bord de la équerre et la lame de scie doivent
être parallèles.

NOTE : Assurez-vous que les contacts carrés la partie

équerre de la lame de scie, pas les dents de scie.

Engager le levier de verrouillage de biseau.

De sous le menuiserie de la scie, maintenez la vis à came

contre la douille.

Serrer vis de réglage. Vérifier de nouveau l’alignement et

continuer à ajuster effectuer les réglages éventuels.

 Placer l’indicateur d’onglet sur 45°.
 Effectuer une coupe d’essai.
La vis de réglage doit être en dessous de la table de la scie
surface de sorte que la pièce ne capture pas sur les bords
irréguliers. S’il est impossible de procéder à cet réglage,
prendre le produit à un centre de service autorisé.

ÉQUERRE

COMBINÉE

LAME

INDICATEUR DE

BISEAU

LEVIER DE

VERROUILLAGE

DE BISEAU

POIGNÉE

LAME

POIGNÉE

INDICATEUR

DE BISEAU

LEVIER DE

VERROUILLAGE

DE BISEAU

ÉQUERRE

COMBINÉE

45°

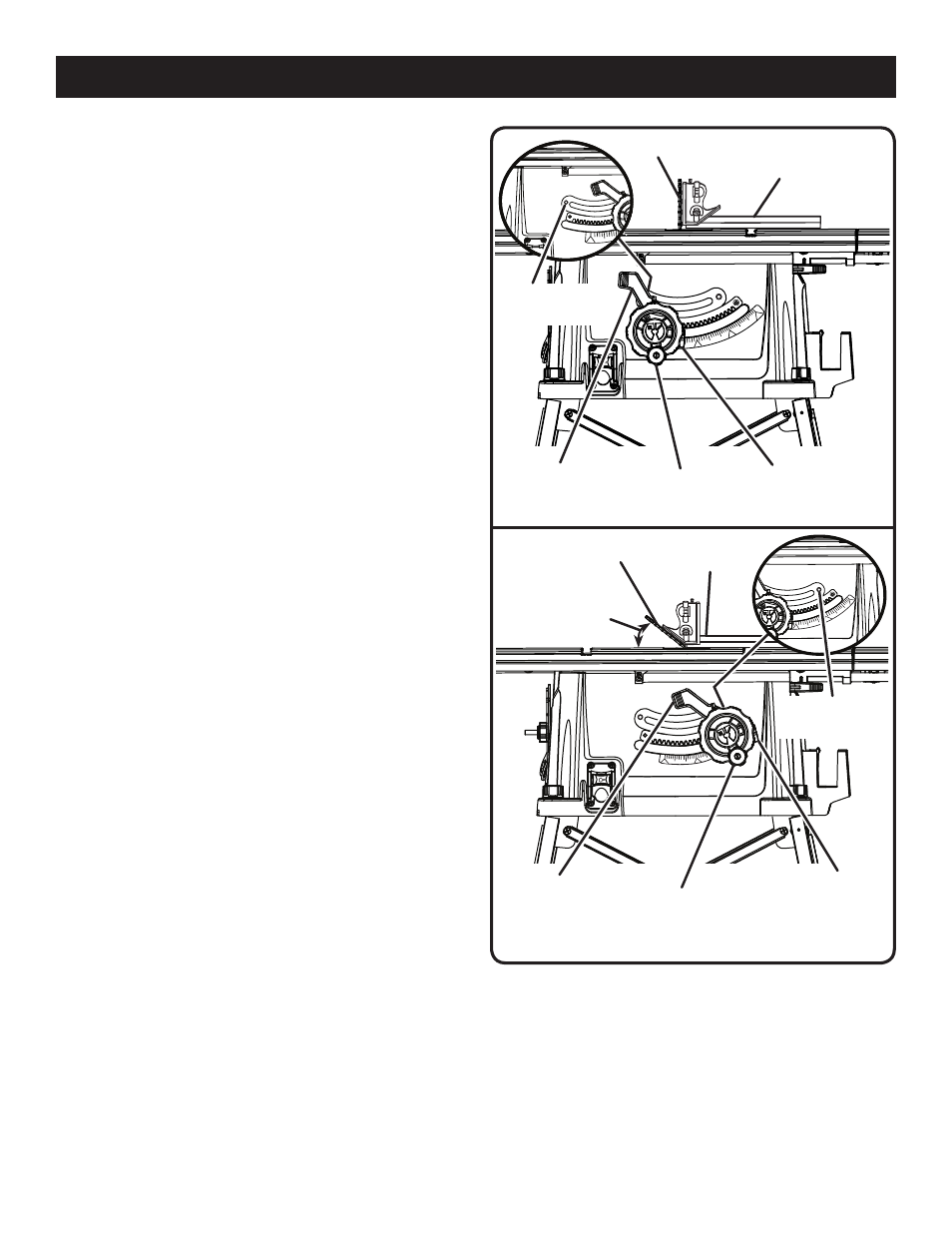

Fig. 53

Fig. 54

VIS DE RÉGLAGE

À 45°

VIS DE RÉGLAGE

À 45°
