18
PETITE CLÉ
À LAME
GROSSE CLÉ
À LAME
VÉRIFICATION DE L’INSTALLATION DE LA
LAME

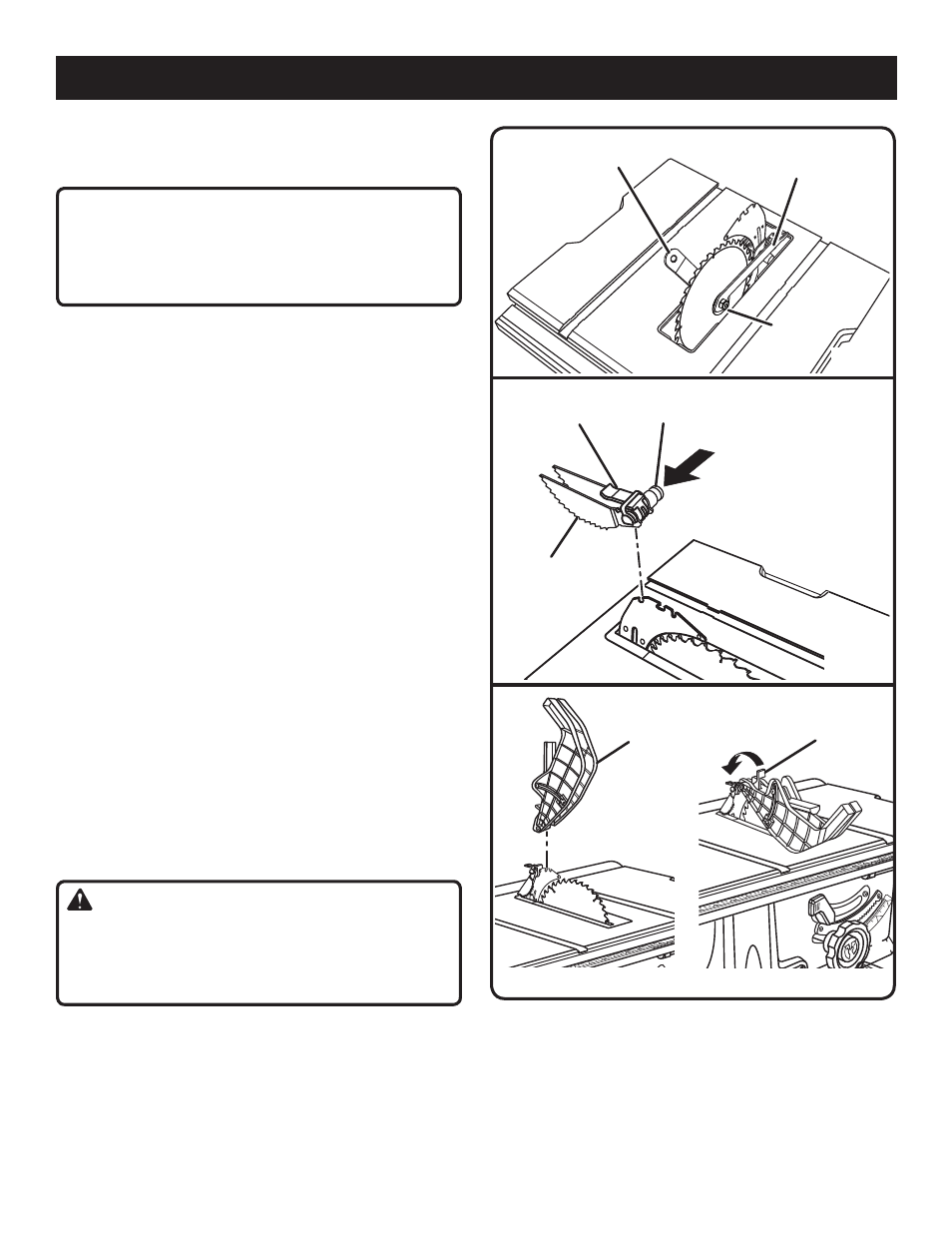

Voir la figure 12.
ATTENTION :
Pour que la lame fonctionne correctement, ses dents
doivent être orientées vers le bas et l’avant de la scie.
Sans cela, la lame, la scie ou la pièce à couper pourrait
être endommagée.
 Débrancher la scie.
 Abaisser la lame et retirer la plaque à gorge.
 S’assurer que le levier de verrouillage de biseau est
poussé à fond vers la gauche, voir la figure 12. Relever
la lame au maximum en tournant le volant de réglage de
hauteur/biseau vers la droite.
 Placer le ecarteur/couteau diviseur en la posición « en
haut ».
Pour desserrer la lame :

Retirer la clé de lame de la zone de rangement de clé de
lame.
 Engager la plus des clés plates sur les méplats de l’axe
d’entraînement.
 Engager l’extrémité fermée de la plus clé sur écrou de
lame. Saisir les deux clés fermement et tirer la plus grande
(côté droit) vers l’avant de la machine.
Pour serrer la lame :

Engager la plus des clés sur les méplats de l’axe
d’entraînement.
 Engager l’extrémité fermé de la plus clé sur écrou de
lame. Saisir les deux clés (côté droit) fermement et tirer
la plus vers l’arrière de la machine. S’assurer que l’écrou
de lame est fermement serré. Ne pas trop serrer.
 Remettre la plaque à gorge en place.
 Vérifier que la lame tourne librement, sans toucher quoi
que ce soit.
INSTALLATION DE LA GRIFFES ANTIREBOND
ET PROTÈGE-LAME
Voir les figures 13 et 14.
AVERTISSEMENT :
Remplacer des cliquets ternes ou endommagés griffes
antirebond Atténuer ou avoir endommagé des griffes ne
peut pas arrêter un rebond augmentant les risques de
blessures graves.
Les griffes antirebond devraient être seulement installés pour
coupes traversante.

Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la droite.
 Placer le ecarteur/couteau diviseur en la posición « en
haut ».
ASSEMBLAGE
GRIFFES
ANTIREBOND
POIGNÉE DE
GRIFFES BOUTON
PROTÈGE-
LAME
LEVIER DU
GARDE
Fig. 14
Fig. 12
Fig. 13
ÉCROU
DE LAME
Installation la griffes antirebond :

Appuyer et prise le bouton sur le côté droit la griffes
antirbond.
 Aligner le fente dans les griffes sur le dernier trou dans
le écarteur/couteau diviseur.
 Appuyer les poignée de griffes claquer que les pour placer
les et relâchez le bouton.
NOTE : Tire la poignée de griffes pour assurer que les
griffes sont assurément verrouillés.
