UTILISATION
UTILISATION DU GUIDE D’ONGLET
Voir la figure 32.
Le guide d’onglet permet d’effectuer des coupes en biais de
grande précision. Il est recommandé d’effectuer des coupes
d’essai lorsque les tolérances sont réduites.
Il y a deux rainures de guide d’onglet, une de chaque côté
de la lame. Elle peuvent toutes deux être utilisées pour les
coupes transversales à 90°. Lors des coupes transversales
en biseau (lame inclinée par rapport à la table), le guide
d’onglet doit être placé dans la rainure de droite, de manière
à ce que la lame soit inclinée dans la direction opposée au
guide et à la main de l’opérateur.
Le guide d’onglet peut être tourné de 60° à droite ou à gauche.

Desserrer le bouton de verrouillage.
 Le guide d’onglet étant inséré dans la gorge de la table,
le tourner sur l’angle désiré.
 Resserrer le bouton de verrouillage.
POUR UTILISER LA GUIDE D’ONGLET DANS
UNE POSITION INVERSE
Voir la figure 33.
Pour grands larger pièce, la rainure du guide d’onglet peut
être renversée dans les rainure du guide d’onglet. Le ce sera
nécessaire en renversant la guide d’onglet assurément pour
serrer la pièce au corps de guide d’onglet.
UTILISATION DES RALLONGE DE TABLE
COULISSANTES
Voir la figure 34.
Augmenter la longueur de la table de scie à l’aide d’une
rallonge.

Régler le guide longitudinal sur 381 mm (15 po).
 Déverrouiller le levier de l’avant de la table en le tirant
vers soi. Faire de même avec l’autre levier.
 Faire glisser les rallonges pour obtenir la largeur
désirée.
NOTE : Utiliser les graduations du rail avant lorsqu’une
largeur exacte est désirée.
 Une fois les rallonge réglées à la largeur voulue, verrouiller
les leviers avant et arrière en les rabattant vers l’arrière
de la bas de la scie.
UTILISATION DU SUPPORT DE SORTIE
Voir la figure 35.
Le support de sortie coulisse pour mieux supporter les
pièces longues.

La scie étant à l’ARRÊT, se tenir derrière la table.
 Saisir le support de sortie à deux mains et le tirer pour
l’étendre à fond.
LEVIER DE
VERROUILLAGE
DE TABLE
RALLONGE DE TABLE
COULISSANTE
SUPPORT
DE SORTIE
BOUTON DE
VERROUILLAGE
GUIDE
D’ONGLET

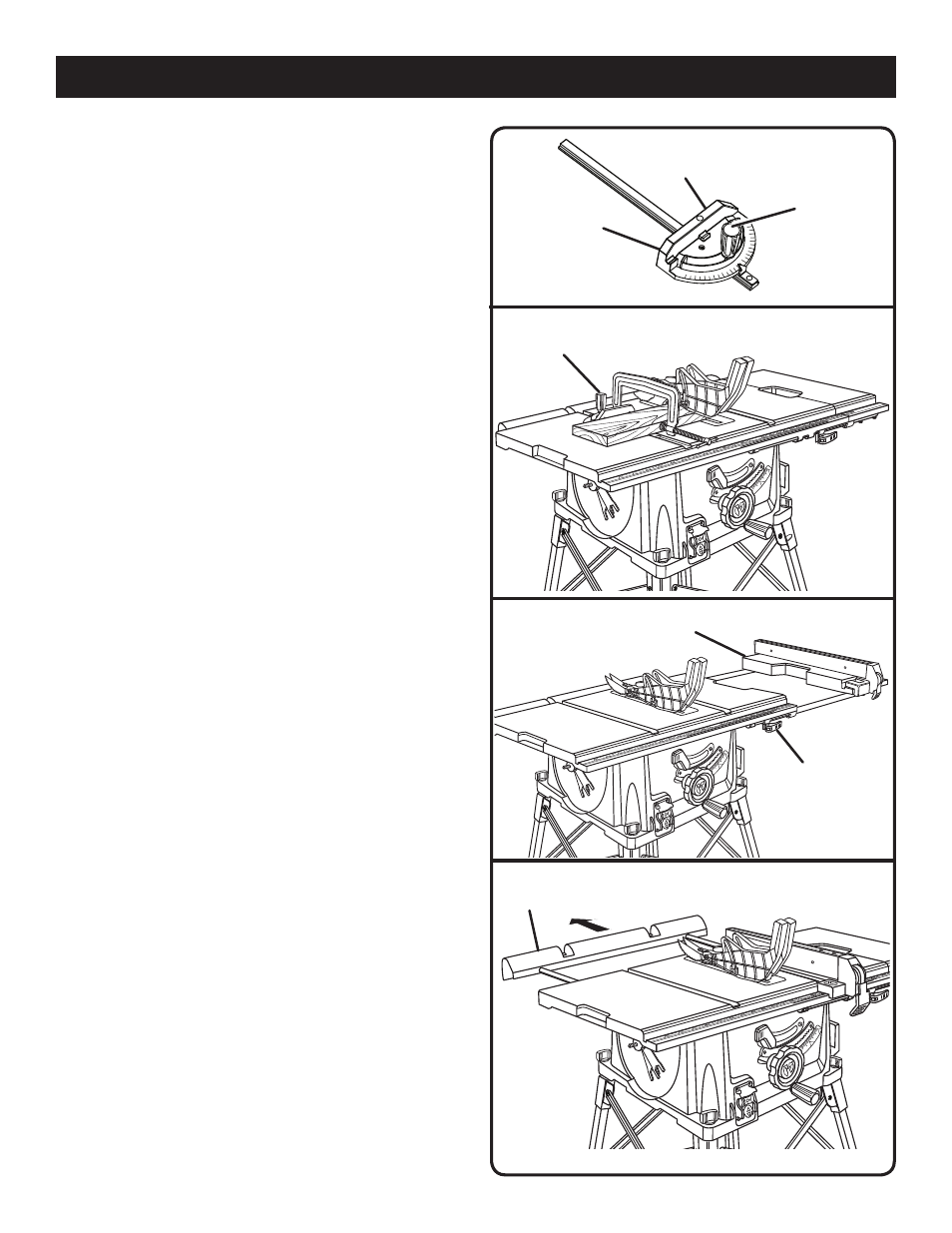

Fig. 35
