20
ASSEMBLAGE
ASSEMBLAGE DES ENSEMBLE DE TABLE

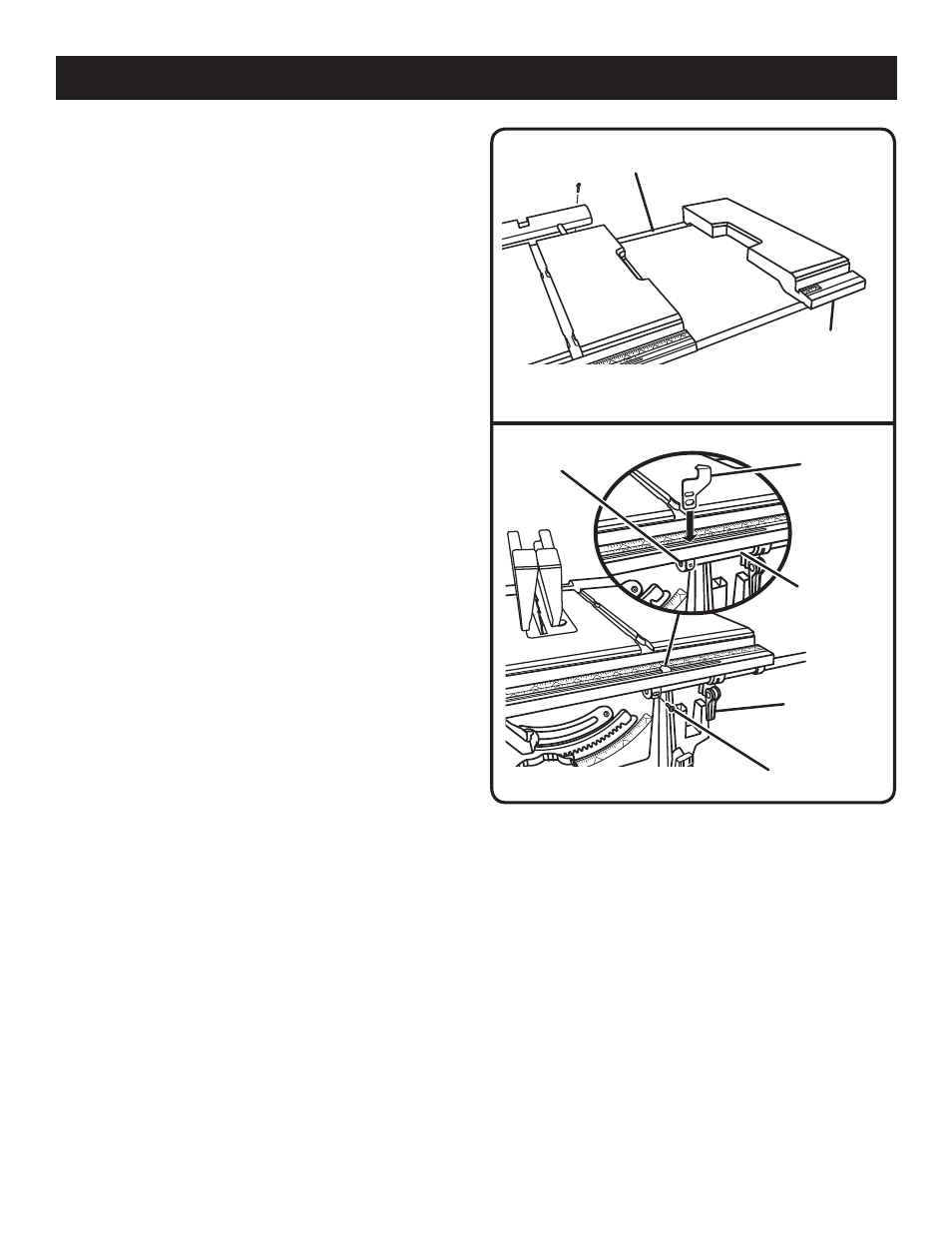

Voir les figures 17 - 18.
Installation la ensemble de table:

Localiser le ensemble de table coulissante.
 Désengager le avant et arrière levier de verrouillage de
table.
 Insérer le ensemble de table coulissante dans le levier de
verrouillage de table.
 Enfoncer la ensemble de table jusqu’à ce qu’elle soit
contre la table de la scie et complètement fermée.
 Insérer une vis phillips dans la fente de la tige de rallonge
pour fixer ensemble de table coulissante dans le levier
de verrouillage.
 Verrouiller le avant et arrière levier de verrouillage de
table.
Installation l’indicateur:

Localiser l’indicateur.
 Visser l’indicateur dans la fente du rail avant. Insérer la
fente supérieure de l’indicateur sur le cran d’arrêt de
bouchon d’extrémité et la fente inférieure sur le trou de
vis de bouchon d’extrémité.
 Insérer une vis dans la fente inférieure de l’indicateur, le
trou du bouchon d’extrémité et la tige de rallonge. Ser-
rer, mais non de façon excessive. Serrer façon excessive
peut endommager les extrémités des tiges.
Fig. 18
VIS
ENSEMBLE
DE TABLE
COULISSANTE
INDICATEUR
LEVIER DE
VERROUILLAGE
DE TABLE
TIGE DE
RALLONGE
TIGE DE
RALLONGE
Fig. 17
BOUCHON
D’EXTRÉMITÉ
