34
Plaque à
GorGe
Garde
de lame
diViseur
RÉgLAgES
AVERTISSEMENT :
Avant d’effectuer tout réglage, s’assurer que l’outil est
débranché du secteur. Le non-respect de cet avertisse-
ment pourrait entraîner des blessures graves.
AVERTISSEMENT :
La lame continue de tourner en roue libre une fois que
la scie est arrêtée. Tout contact des mains avec la lame
peut causer des blessures graves.
Cette scie à table a été réglée en usine pour effectuer
des coupes très précises. Toutefois, certains composants
peuvent avoir été désalignés pendant le transport. En outre,
après un certain temps des réglages s’avéreront probable-
ment nécessaires, du fait de l’usure.
Pour éviter des ajustements inutiles, il est bon de vérifier
les réglages soigneusement au moyen d’une équerre de
charpentier et de pratiquer des coupes d’essais sur des
chutes, avant de travailler sur une bonne pièce. Ne procéder
à aucun réglage avant d’avoir effectué des vérifications avec
une équerre et exécuté des coupes d’essai, pour s’assurer
que des réglages sont nécessaires.
REMPLAcEMENT DE LA LAME

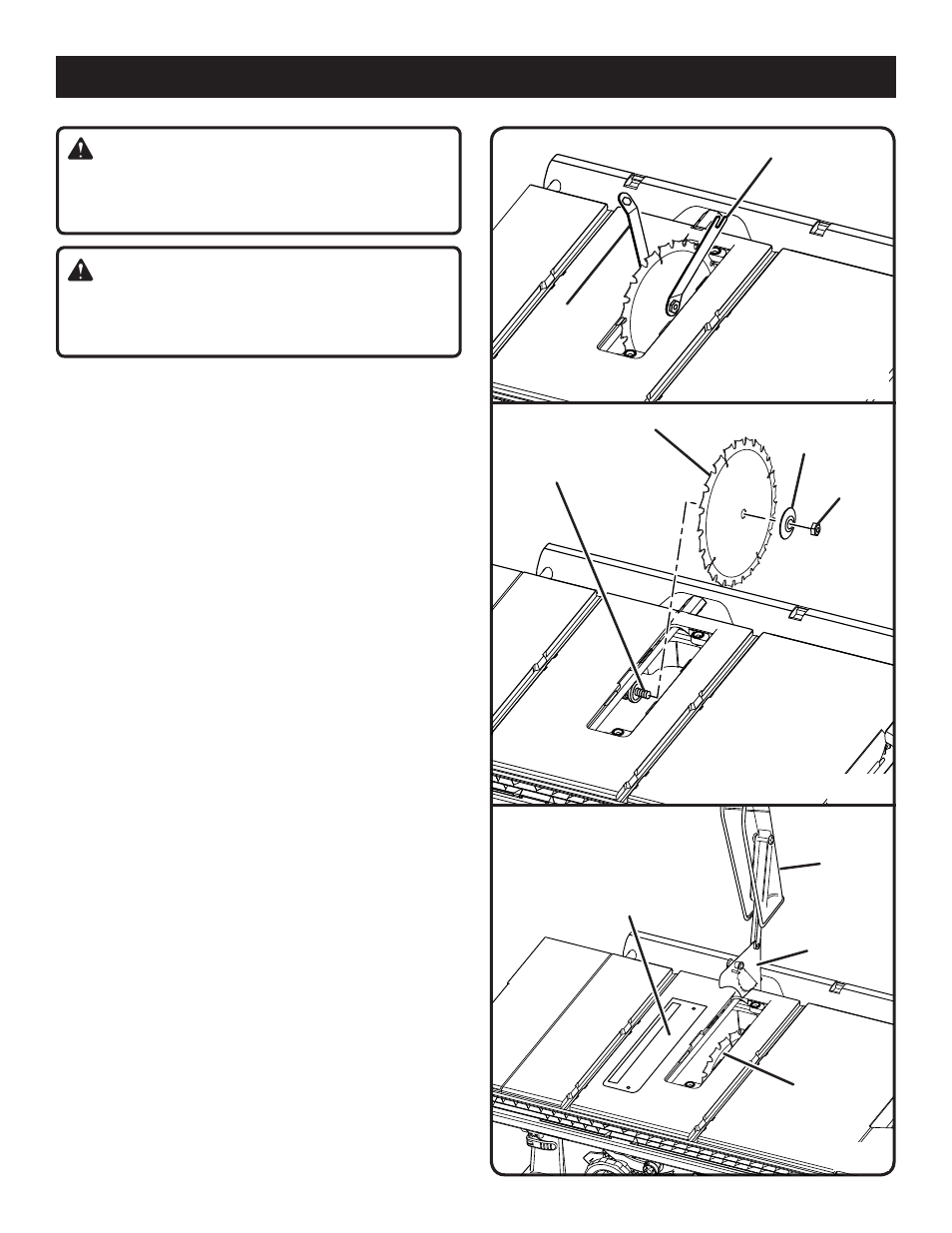

Voir les figures 43 à 45.
 Débrancher la scie.
 Abaisser la lame, relever la garde et retirer la plaque de
gorge.
 S’assurer que le levier de verrouillage de biseau est poussé
à fond vers la gauche. Relever la lame au maximum en
tournant le volant de réglage de hauteur / biseau vers la
gauche.
 Engager le côté ouvert de la plus petite des clés sur les
méplats de l’axe d’entraînement.
 Engager l’extrémité fermée de la plus grande clé sur
l’écrou. Saisir les deux clés fermement et tirer la plus
grande vers l’avant de la machine. S’assurer que l’écrou
de lame est fermement serré. Ne pas trop serrer.
Vérifier que la lame tourne librement, sans toucher quoi que
ce soit. Voir
Réglage de l’échelle graduée sur la lame. Lors
de la coupe, l’échelle doit être placée du côté de la lame où
la coupe est mesurée et exécutée.
Pour l’installation d’une lame spéciale, suivre les instructions
fournies avec cette lame.
Installation d’une lame standard :
 Placer la lame sur l’axe (pour qu’elle fonctionne correcte-
ment, ses dents doivent être orientées vers le bas et
l’avant de la scie).
Grosse clÉ
Petite
clÉ
Écrou de
lame
roNdelle
de lame
aXe de
lame
lame
lame
Fig. 43
Fig. 44
Fig. 45
