ASSEMbLAgE

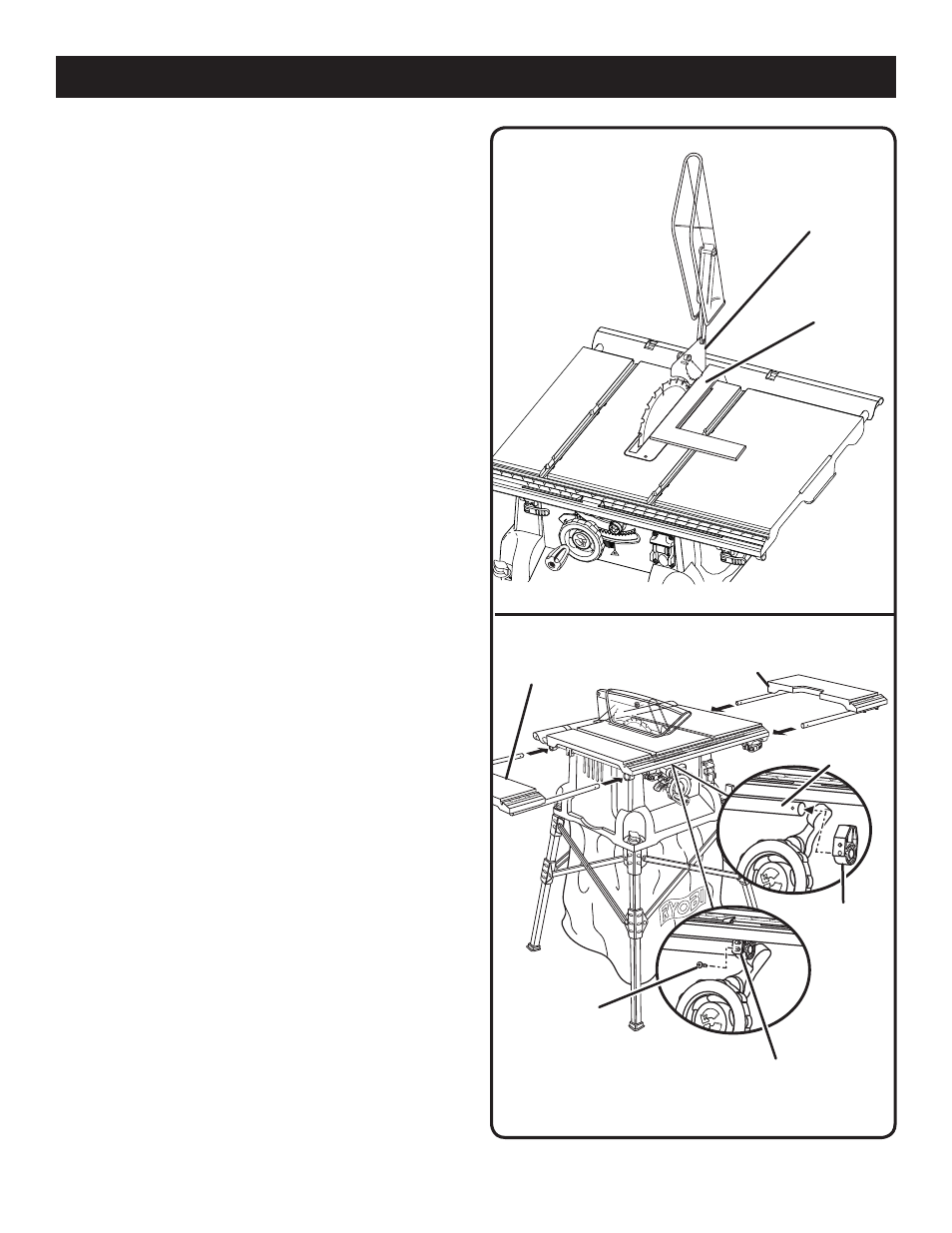

Fig. 14
VÉRIFIcATION ET ALIgNEMENT DU cOUTEAU
DIVISEUR, DE LA LAME ET DE LA gARDE DE
LAME
Voir la figure 14.
Si la garde n’est pas alignée sur la lame, elle doit être ajustée.
Le couteau diviseur doit être aligné sur la lame.
Vérification de l’alignement du couteau diviseur :
 Débrancher la scie.
 Élever la lame de scie en tournant le volant de réglage
de hauteur / biseau vers la gauche.
 Relever les griffes antirebond et placer une équerre de
charpentier à côté de la lame, sur la gauche.
 La lame de la scie et le couteau diviseur sont alignés
lorsque l’équerre de charpentier contacte la lame et
le couteau diviseur uniformément, sans laisser
d’espace.
Si le couteau diviseur et la lame de la scie ne sont pas
alignés, un réglage est nécessaire. Réglage :
 Débrancher la scie et relever la garde de lame.
 Desserrer l’écrou papillon fixant la garde de lame sur le
support de montage.
 Repositionner la garde de façon à ce que la lame soit
parfaitement alignée sur le couteau diviseur.
 Une fois la garde correctement alignée, reserrer ferme-
ment l’écrou papillon.
ASSEMbLAgE DES RALLONgES DE TAbLE
Voir les figures 15 et 16.
Lire et veiller à bien comprendre toutes les instructions avant
toute utilisation du produit.
Respecter toutes les instructions d’assemblage du Manuel
d’utilisation avant d’installer les rallonges de table. Les tiges
de rallonge arrière sont plus longues que celles de devant et
doivent être insérées dans les supports en plastique sous la
table de la scie en premier.
 Localiser la rallonge de table gauche et glisser les tiges
de rallonge dans les supports en plastique sous la table
de la scie.
 Enfoncer la rallonge de table jusqu’à ce qu’elle soit contre
la table de la scie et complètement fermée.
 Positionner le bouchon d’extrémité « LF » sur la tige de
rallonge (le côté avec le trou de vis et le cran d’arrêt tournés
vers l’extérieur) et le glisser pour le mettre en place.
 Localiser l’indicateur gauche.
NOTE : les indicateurs sont clairement marqués par les
lettres « RF » (droite) ou « LF » (gauche).
 Visser l’indicateur « LF » dans la fente du rail avant. Insérer
la fente supérieure de l’indicateur sur le cran d’arrêt et la
fente inférieure sur le trou de vis.
couteau
diViseur
Équerre de
charPeNtier
Fig. 15
Vis
BouchoN
d’eXtrÉmitÉ
ralloNGe de
taBle Gauche
ralloNGe de
taBle droite
iNdicateur « LF »
tiGe de
ralloNGe
