24
UTILISATION
rail
aVaNt

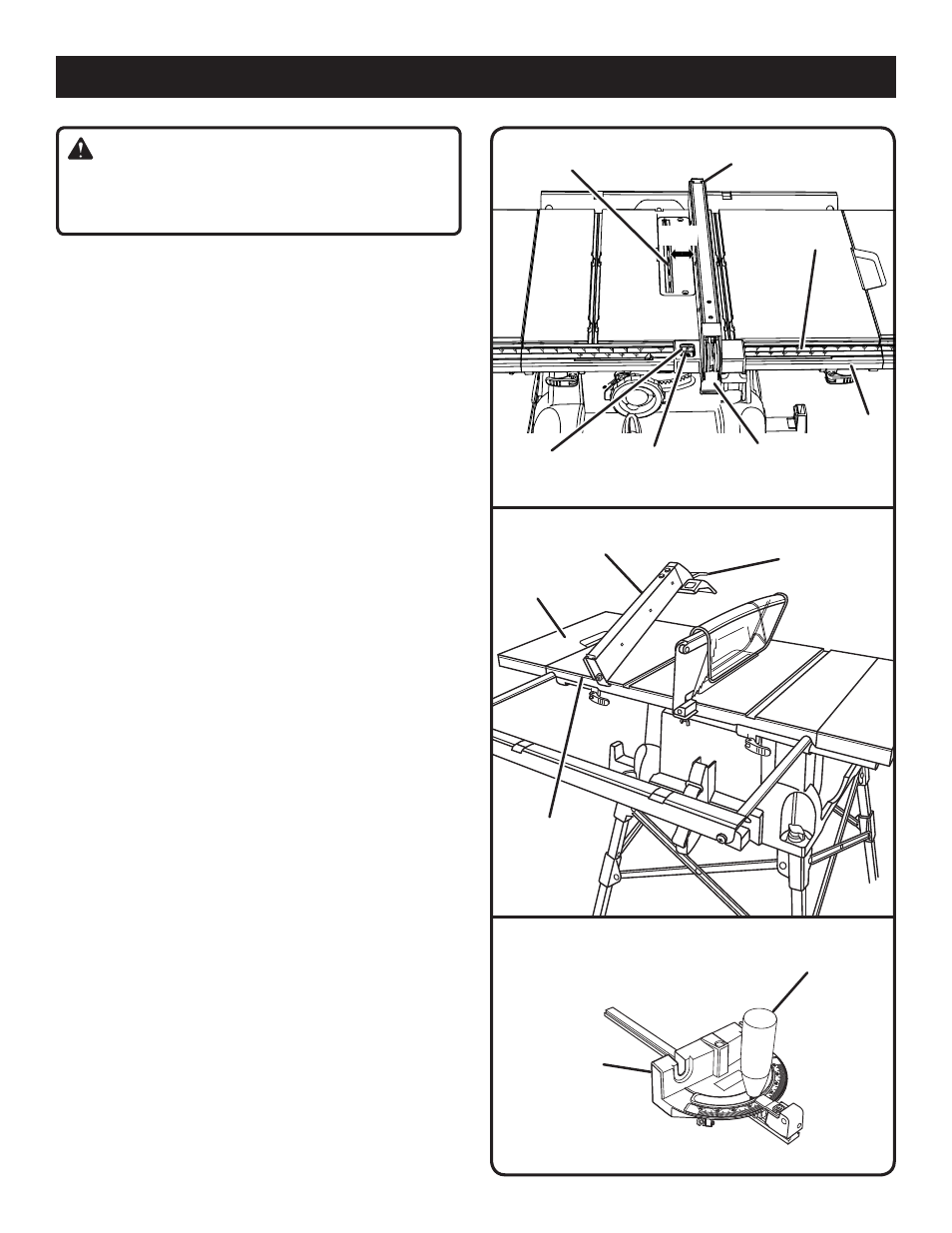

Fig. 24
Fig. 25
reBord
arriÈre
Guide
loNGitudiNal
leVier de
BlocaGe
taBle
de la
scie
Fig. 26
BoutoN de
VerrouillaGe
Guide
d’oNGlet
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de com-
mencer une coupe.
POUR RÉgLER L’ÉcHELLE gRADUÉE SUR LA
LAME
Voir la figure 24.
Commencer avec la lame réglée sur zéro degré (à la
verticale).
 Débrancher la scie.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l’aide d’une équerre de charpentier, régler le guide
longitudinal à 2 po (51 mm) de la pointe des dents de la
lame.
 Desserrer la vis de l’indicateur.
 Resserrer la vis, puis vérifier la dimension et la position
du guide longitudinal.
UTILISATION DU gUIDE LONgITUDINAL
Voir la figure 25.
 Placer le rebord arrière du guide sur l’arrière de la scie à
table et le tirer légèrement vers l’avant.
 Abaisser l’extrémité avant sur les surfaces de guide du
rail avant.
 Abaisser le levier de verrouillage pour automatiquement
aligner et bloquer le guide.
S’assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir
Vérification de l’alignement du guide lon-
gitudinal sur la lame à la section Réglages de ce manuel.
UTILISATION DU gUIDE D’ONgLET
Voir la figure 26.
Le guide d’onglet permet d’effectuer des coupes en biais de
grande précision. Il est recommandé d’effectuer des coupes
d’essai lorsque les tolérances sont réduites.
Il y a deux rainures de guide d’onglet, une de chaque côté
de la lame. Elle peuvent toutes deux être utilisées pour les
coupes transversales à 90°. Lors des coupes transversales
en biseau (lame inclinée par rapport à la table), le guide
d’onglet doit être placé dans la rainure de droite, de manière
à ce que la lame soit inclinée dans la direction opposée au
guide et à la main de l’opérateur.
Le guide d’onglet peut être tourné de 60° à droite ou à
gauche.
 Desserrer le bouton de verrouillage.
 Le guide d’onglet étant inséré dans la gorge de la table,
le tourner sur l’angle désiré.
 Resserrer le bouton de verrouillage.
lame
2 po.
Guide
loNGitudiNal
Échelle
leVier de
VerrouillaGe
2 po
iNdicateur
d’Échelle
