17
ASSEMbLAgE
Petite clÉ
à lame
Grosse clÉ
à lame
eNcoches
suPPort de
moNtaGe
Vis PaPilloN
crochets
sac à sciure
Fig. 13
Fig. 11
NOTE : L’alignement du couteau diviseur peut être
réglé en fonction de différentes largeurs de lame. Voir :
Vérification et alignement du couteau diviseur, de la
lame et de la garde de lame. Vérifier que la garde de lame
fonctionne librement, sans heurter d’autres pièces.

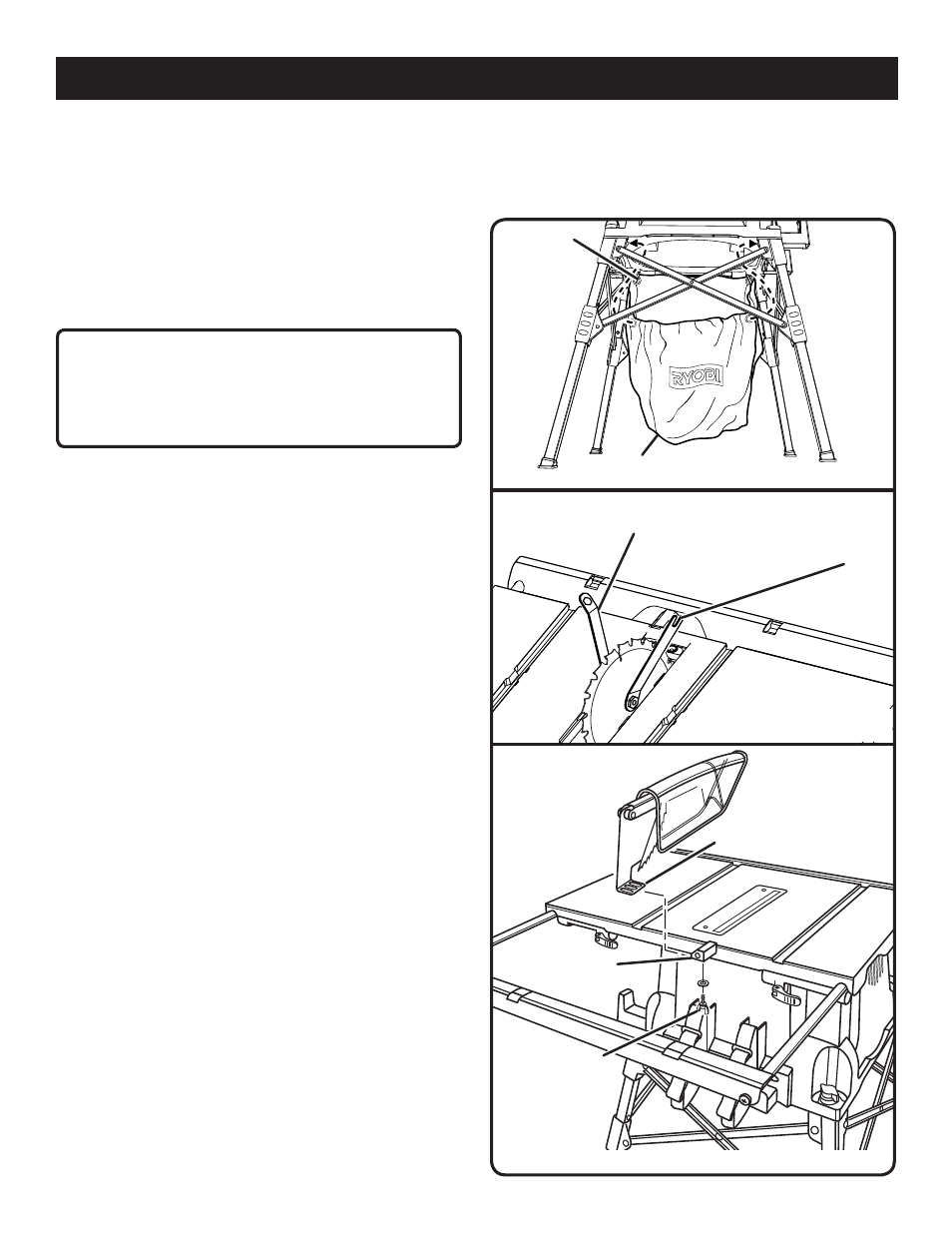

INSTALLATION DU SAc à ScIURE
Voir la figure 11.
Ce sac à sciure est suspendu au-dessous de la base de la
scie. L’installer sur les crochets de l’intérieur du stand.
NOTE : Pour un fonctionnement plus efficace, vider le sac
à sciure lorsqu’il est à moitié plein. Ceci permettra à l’air de
mieux passer au travers du sac.
VÉRIFIcATION DE L’INSTALLATION DE LA
LAME
Voir la figure 12.
ATTENTION :
Pour que la lame fonctionne correctement, ses dents
doivent être orientées vers le bas et l’avant de la scie.
Sans cela, la lame, la scie ou la pièce à couper pourrait
être endommagée.
 Abaisser la lame et retirer la plaque à gorge.
 S’assurer que le levier de verrouillage de biseau est poussé
à fond vers la gauche. Relever la lame au maximum en tour-
nant le volant de réglage de hauteur / biseau vers la gauche.
Pour desserrer la lame :
 Engager la plus petite des clés plates sur les méplats de
l’axe d’entraînement.
 Engager l’extrémité fermée de la plus grande clé sur
l’écrou. Saisir les deux clés fermement et tirer la plus
grande vers l’avant de la machine.
Pour serrer la lame :
 Engager la plus petite des clés sur les méplats de l’axe
d’entraînement.
 Engager l’extrémité fermé de la plus grande clé sur l’écrou.
Saisir les deux clés fermement et tirer la plus grande vers
l’arrière de la machine. S’assurer que l’écrou de lame est
fermement serré. Ne pas trop serrer.
NOTE : L’axe de lame est fileté à droite.
 Remettre la plaque à gorge en place.
Vérifier que la lame tourne librement, sans toucher quoi que
ce soit. Lors de la coupe, l’échelle doit être placée du côté
de la lame où la coupe est mesurée et exécutée.
INSTALLATION DE LA L’ENSEMbLE DE gARDE
DE LAME
Voir les figures 13 et 14.
Une installation correcte de l’ensemble de garde de lame
signifie que la lame de la scie et le couteau diviseurs sont
en alignement. TOUJOURS aligner le couteau diviseur sur
la lame avant de mettre la scie en marche.
 Abaisser la lame en tournant le volant de réglage de
hauteur / biseau vers la gauche.
 Retirer la vis papillon et la rondelle du dessous du support
de montage de l’arrière de la scie.
 Aligner les fentes de la base de la garde de lame sur les
trous de vis papillon du dessous du support de montage.
 Assujettir la garde de lame avec la vis munie de la rondelle.
Serrer fermement.
Fig. 12
