8
CARACTÉRISTIQUES ÉLECTRIQUES
VITESSE ET CÂBLAGE
La vitesse à vide de cet outil est d’environ 4 800 tr/min. La
vitesse n’est pas constante et elle diminue sous une charge
ou en présence d’une baisse de tension. Le câblage de
l’atelier est aussi important que la puissance nominale du
moteur. Une ligne conçue seulement pour l’éclairage ne peut
pas alimenter correctement le moteur d’un outil électrique.
Un fil électrique d’une capacité suffisante pour une courte
distance ne le sera pas nécessairement pour une distance
plus longue. Une ligne dont la capacité est suffisante pour
un outil électrique ne l’est pas nécessairement pour deux
ou trois.
INSTRUCTIONS DE MISE À LA TERRE
Ce produit doit être fondé. En cas de problème de fonc-
tionnement ou de panne, la mise à la terre fournit un chemin
de résistance au courant électrique, pour réduire le risque de
choc électrique. Cet produit est équipé d’un cordon électrique
avec conducteur et fiche de mise à la terre. Le cordon doit être
branché sur une prise correctement installée et mise à la terre
conformément à tous les codes et réglementations locaux en
vigueur.
Ne pas modifier la fiche fournie. Si elle ne peut pas être insérée
dans la prise secteur, faire installer une prise adéquate par un
électricien qualifié.
AVERTISSEMENT :
L’usage d’un cordon prolongateur incorrect peut présenter
des risques de choc électrique. Si le cordon doit être réparé
ou remplacé, ne pas connecter le fil de terre de l’outil sur
une borne sous tension.Le fil à gaine verte, avec ou sans
traceur jaune est le fil de terre.
Consulter un électricien qualifié ou le personnel de service si
les instructions de mise à la terre ne sont pas bien comprises,
ou en cas de doute au sujet de la mise à la terre.
Tout cordon endommagé doit être réparé ou remplacé im-
médiatement.
Ce produit est pour l’usage sur un nominal 10 circuit de volt
et a un fonder bouche similaire au bouchon illustré dans la fig-
ure 1. Seulement connecter le produit à une sortie ayant la
même configuration comme le bouchon. Ne pas utiliser un
adaptateur avec ce produit.

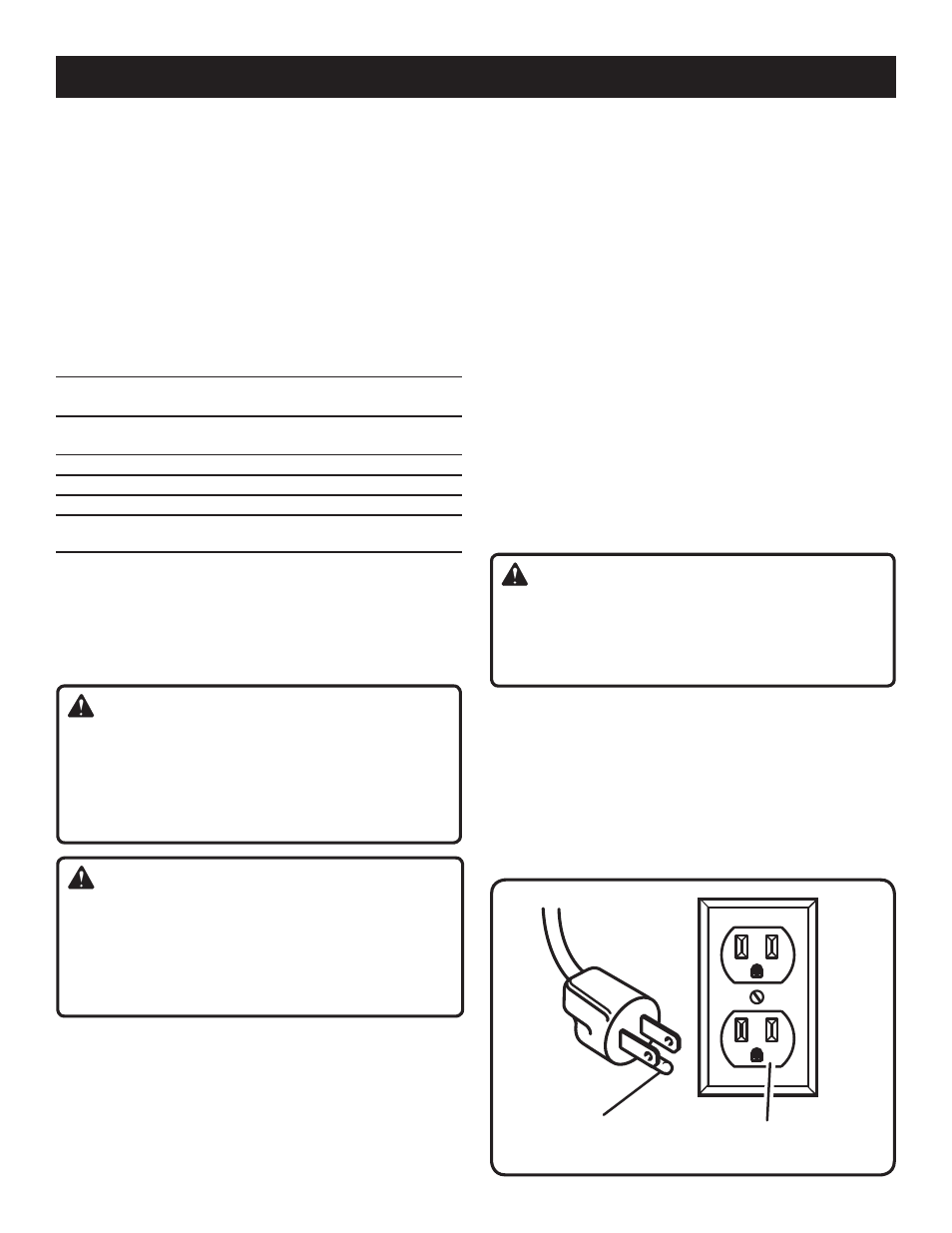

Fig. 1
CORDONS PROLONGATEURS
Utiliser exclusivement des cordons prolongateurs à 3 fils doté
d’une fiche à prise de terre branchés sur une prise triphasée
compatible avec la fiche de l’outil. Lors de l’utilisation d’un
outil électrique à grande distance d’une prise secteur, veiller
à utiliser un cordon prolongateur d’une capacité suffisante
pour supporter l’appel de courant de l’outil. Un cordon de
capacité insuffisante causerait une baisse de la tension de
ligne, entraînant une perte de puissance et une surchauffe.
Se reporter au tableau ci-dessous pour déterminer le
calibre minimum de fil requis pour un cordon donné. Utiliser
exclusivement des cordons à gaine cylindrique homologués
par Underwriter’s Laboratories (UL).
**Intensité nominale (sur la plaquette signalétique de l’outil)
0-.0 .1-3.4 3.5-5.0 5.1-7.0 7.1-1.0 1.1-16.0
Longueur Calibre de fil
du cordon (A.W.G.)
5' 16 16 16 16 14 14
50' 16 16 16 14 14 1
100' 16 16 14 1 10 —
**Utilisé sur circuit de calibre 1 – 0 A
NOTE : AWG = American Wire Gauge
Pour les travaux à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. La gaine des cordons de ce
type porte l’inscription « W-A » ou « W ».
Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.
AVERTISSEMENT :
Maintenir le cordon prolongateur à l’écart de la zone de
travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. Ne
pas prendre cette précaution peut entraîner des blessures
graves.
AVERTISSEMENT :
Vérifier l’état des cordons prolongateurs avant chaque
utilisation. Remplacer immédiatement tout cordon
endommagé. Ne jamais utiliser un outil dont le cordon
d’alimentation est endommagé, car tout contact avec la
partie endommagée pourrait causer un choc électrique
et des blessures graves.
CONNEXION ÉLECTRIQUE
Cet outil est équipé d’un moteur électrique de précision. Il
doit être branchée uniquement sur une
alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.
Broche de
terre
Prise secteur 120 V mise
à la terre
