4
reBord
arriÈre
Guide loNGitudiNal
leVier
de Guide
loNGitudiNal
taBle de la
scie
UTILISATION
rail
aVaNt
PoiGNÉe de
VerrouillaGe
lame
Guide
loNGitudiNal
mesure
2 po
Échelle
iNdicateur
d’Échelle
2 po
Fig.
Fig. 3
Fig. 4
BoutoN de
VerrouillaGe
Guide
d’oNGlet
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier que
le guide longitudinal est parallèle à la lame avant de
commencer une coupe.

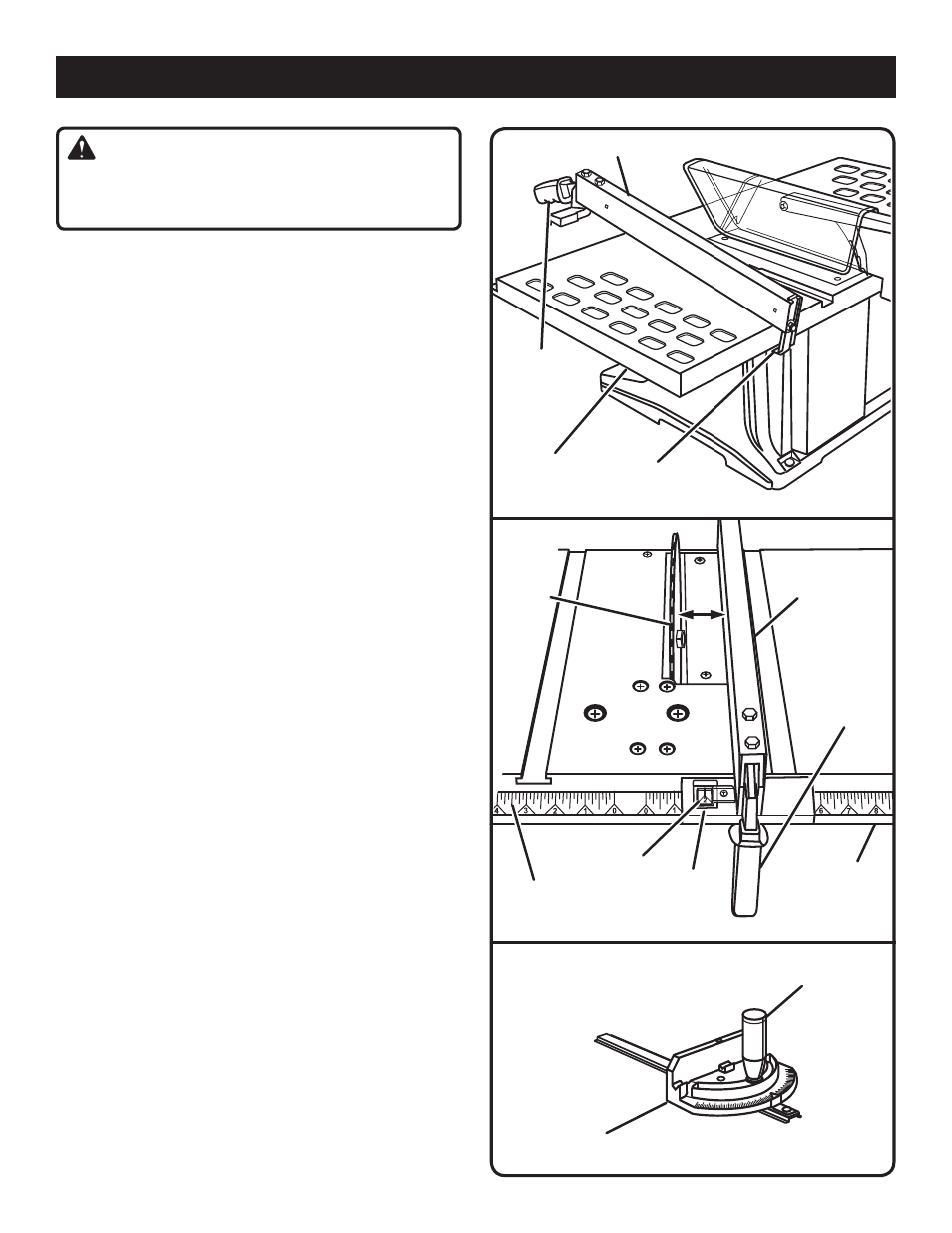

INSTALLATION DU GUIDE LONGITUDINAL
Voir la figure 22.
 Placer le rebord arrière du guide sur l’arrière de la scie à
table et le tirer légèrement vers l’avant.
 Abaisser l’extrémité avant sur les surfaces de guide du rail
avant.
 Abaisser le levier de verrouillage pour automatiquement
aligner et bloquer le guide. Le verrouillage de gâchette doit
s’engager.
S’assurer que le guide glisse librement. Si des réglages sont
nécessaires, voir Vérification de L’alignement du Guide
Longitudinal sur la Lame à la section Réglages de ce
manuel.
POUR RÉGLER L’ÉCHELLE GRADUÉE SUR LA
LAME
Voir la figure 23.
Commencer avec la lame réglée sur zéro degré (à la verticale,
pour régler l’échelle graduée par rapport à la lame et à
l’indicateur, procéder comme suit :
 Débrancher la scie.
 Désengager le guide longitudinal en appuyant sur le loquet
et en relevant la poignée de verrouillage.
 �� l’aide d’une équerre de charpentier, régler le guide
longitudinal à 51 m ( po) de la pointe des dents de la lame.
 Desserrer la vis de l’indicateur d’échelle et placer ce dernier
sur la graduation 51 mm ( po), comme illustré.
 Resserrer la vis.
UTILISATION DU GUIDE D’ONGLET
V oir la figure 23.
Le guide d’onglet permet d’effectuer des coupes en biais de
grande précision. Il est recommandé d’effectuer des coupes
d’essai lorsque les tolérances sont réduites.
Il y a deux rainures de guide d’onglet, une de chaque côté
de la lame. Elle peuvent toutes deux être utilisées pour les
coupes transversales à 90°. Lors des coupes transversales en
biseau (lame inclinée par rapport à la table), le guide d’onglet
doit être placé dans la rainure de droite, de manière à ce que
la lame soit inclinée dans la direction opposée au guide et à
la main de l’opérateur.
Le guide d’onglet peut être tourné de 60° à droite ou à
gauche.
 Desserrer le bouton de verrouillage.
 Le guide d’onglet étant inséré dans la gorge de la table, le
tourner sur l’angle désiré.
 Resserrer le bouton de verrouillage.
