18
ASSEMBLAGE
PlaQue à
GorGe
Vis
Grosse
clÉ
Petite clÉ
Petite
clÉ
Grosse
clÉ
Écrou
roNdelle
iNtÉrieure de
lame
serraGe
axe
Pour
desserrer

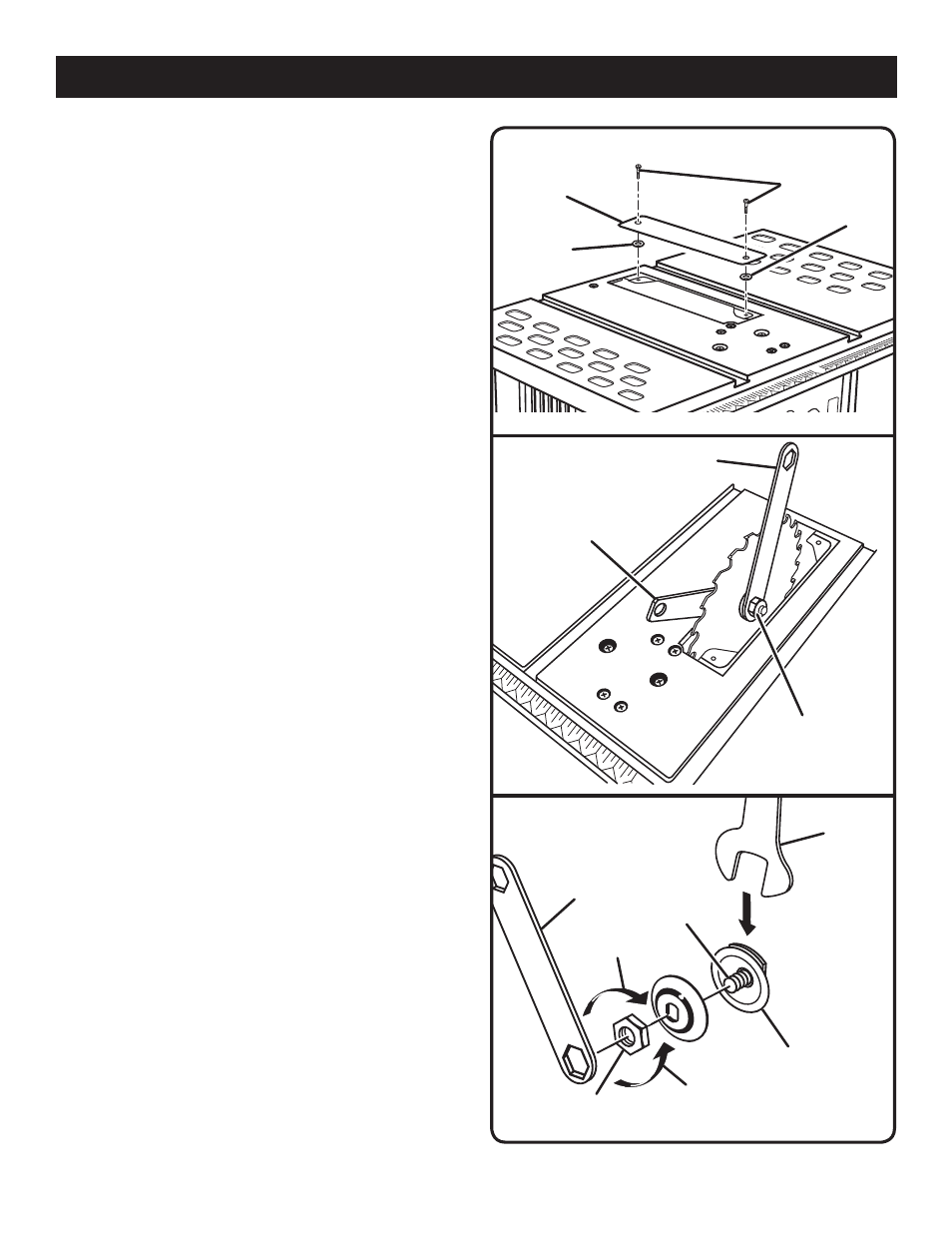

RETRAIT / REMPLACEMENT DE LA PLAQUE
À GORGE
Voir la figure 10.
 Abaisser la lame en tournant le manette de réglage de
lame vers la droite.
 Desserrer les vis de la plaque à gorge.
 Retirer la plaque à gorge de la scie.
 Pour réinstaller la plaque à gorge, installer les pièces
d’écartement sur les trous et aligner les trous de la plaque
sur ceux du bâti de la scie.
 Remettre les vis en place en veillant à ne pas trop les
serrer ce qui pourrait causer le voilage ou la déformation
de la plaque.
VÉRIFICATION DE L’INSTALLATION DE LA
LAME
Voir les figures 11 - 12.
Vérification de la lame :
 Abaisser la lame en tournant le manette de réglage de
lame vers la droite.
 Retirer la plaque à gorge.
 Pousser le levier de verrouillage de biseau vers la droite,
afin de pouvoir régler l’angle de coupe.
NOTE : S’il est nécessaire de le serrer davantage, tourner
le levier chargé par ressort vers l’extérieur, puis le rabattre
vers la gauche. Relâcher le levier pour le laisser revenir
en place, puis le pousser vers la droite pour le serrer
fermement.
Pour desserrer la lame :
 Relever la lame au maximum en tournant le manette de
réglage de lame vers la gauche.
 Engager une clé plate sur les méplats de l’axe de lame,
côté gauche, pour l’empêcher de tourner.
 Placer la seconde clé sur l’écrou de la lame, qui se trouve
du côté droit. Tourner l’écrou vers la gauche pour le
desserrer.
Pour serrer la lame :
 Relever la lame au maximum en tournant le manette de
réglage de lame vers la gauche.
 Engager une clé plate sur les méplats de l’axe de lame,
côté gauche, pour l’empêcher de tourner.
 Placer la seconde clé sur l’écrou de la lame, qui se
trouve du côté droit. Tourner l’écrou vers la droit pour le
desserrer.
NOTE : L’axe de lame est fileté à droite.
Vérifier que la lame tourne librement, sans toucher quoi
que ce soit.
 Abaisser la lame en tournant le manette de réglage de
lame vers la droite.
 Remettre la plaque à gorge en place.
retrait de la PlaQue à GorGe
Écrou
PiÈce
d’ÉcartemeNt
PiÈce
d’ÉcartemeNt
Fig. 10
Fig. 11
Fig. 1
