17
ASSEMBLAGE
MONTAGE DU SUPPORT SUR LA BASE DE LA
SCIE

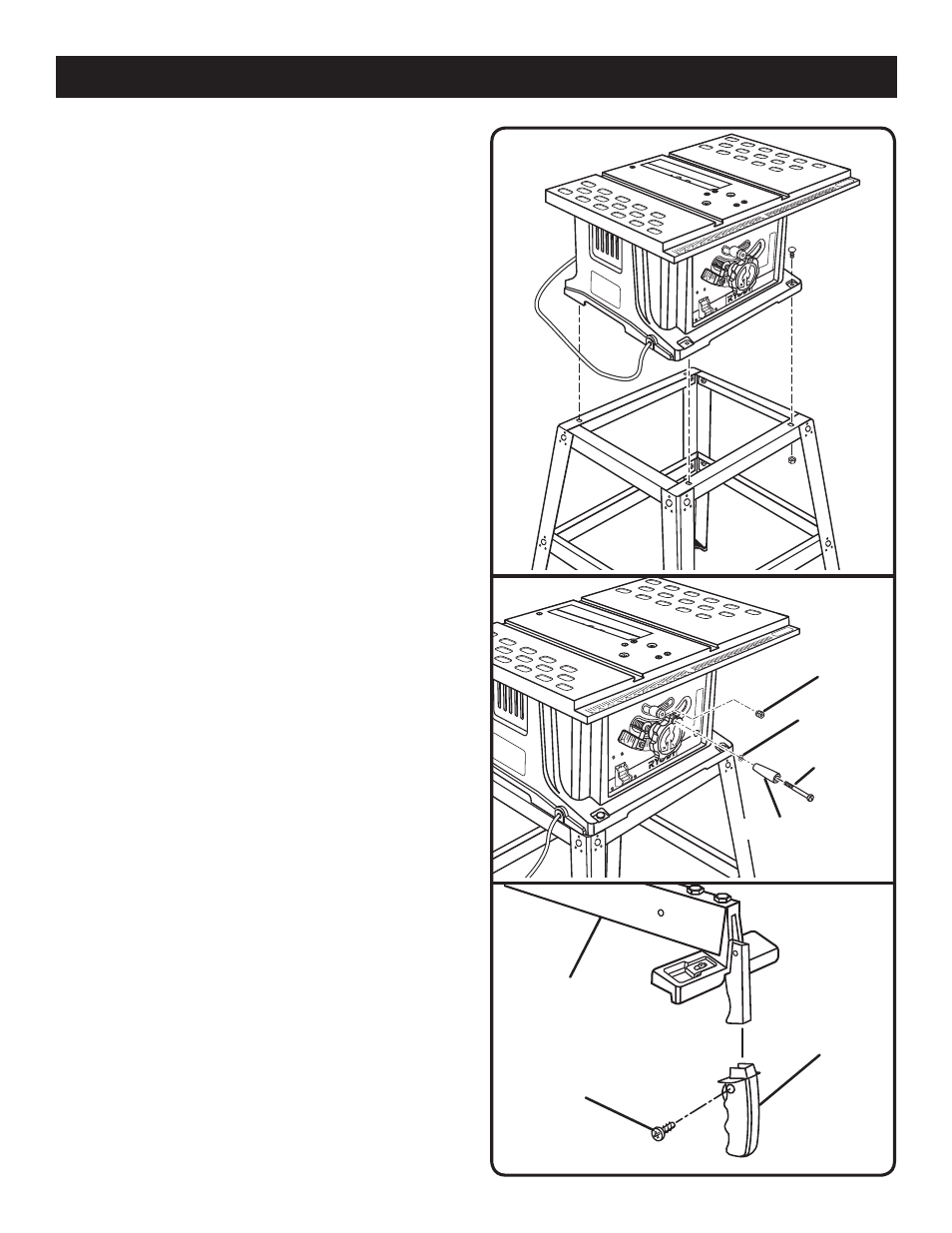

Voir la figure 7.
Ne soulevez pas la scie sans l'aide d'une autre personne. La
scie pèse environ 4 lb. Tenez-la près de votre corps, pliez
les genoux et soulevez-la avec les jambes, et non pas avec
le dos. Si ces précautions ne sont pas prises, vous pourrez
vous faire mal au dos.
 Ouvrez le sachet de quincaillerie:
4 boulons à collet carré (5/16-18 x 1-5/8 po)
4 écrous à six pans (5/16-18 po)
NOTE : Cette boulonnerie se trouve dans le sachet de
quincaillerie du support et des pieds réglables.
 Placez la base de la scie sur le support. Alignez les trous
de la table avec ceux des traverses d'extrémité.
 Placer un foulon dans chaque trou. L’assujettir avec un
écrou à six pans. Serrez-le à la main.
 Répétez cette opération pour les trois autres trous. Serrer
toute la boulonnerie fermement.
TROUS DE FIXATION
La scie à table doit être montée solidement sur un plan de
travail ferme, tel qu’un établi ou un stand. Pour ce faire, la
base de la scie comporte quatre trous. Ces quatre trous
doivent être utilisés pour fixer la scie sur le plan de travail
au moyen de quatre boulons de 10 mm (3/8 po), rondelles et
écrous à six pans (non inclus). Les boulons doivent être assez
longs pour traverser la base de la scie, les rondelles frein, les
écrous et l’établi. Serrer les quatre boulons fermement.
Une fois le montage terminé, vérifier soigneusement l’établi
pour s’assurer qu’aucun mouvement ne peut se produire en
cours d’utilisation. Si l’établi bascule, glisse ou se déplace,
l’assujettir sur le sol avant d’utiliser la scie.
INSTALLATION DE LA POIGNÉE DE RÉGLAGE
DE HAUTEUR
Voir la figure 8.
La poignée de réglage de hauteur se monte sur le manette
de réglage de lame, au moyen d’un boulon à épaulement,
d’une rondelle et d’un écrou de blocage.
 Insérer le boulon à épaulement au centre de la poignée
de réglage de lame. Installer la rondelle sur le boulon et
l’insérer dans le trou de la poignée de réglage de hauteur.
 Placer l’écrou derrière le volant et le visser sur le écrou
de blocage en boulon à épaulement.
 Tout en maintenant l’écrou en place, serrer à l’aide d’un
tournevis.
INSTALLATION DE LA POIGNÉE DE LA
MANETTE DE VERROUILLAGE
Voir la figure 9.
 Faites coulisser la poignée sur le côté apparent du guide
de refente assurez-vous que la poignée est insérée aussi
loin que possible.
 Le trou dans le guide de refente métallique doit être
aligné avec l’encoche de la poignée. Fixez la poignée à
l’aide de vis .
BouloN à
ÉPaulemeNt
Écrou de
BlocaGe
roNdelle
Vis
Guide
loNGitudiNal PoiGNÉe de la
maNette de
VerrouillaGe
Fig. 8
Fig. 7
Fig. 9
PoiGNÉe de rÉGlaGe
de hauteur
