14
AVERTISSEMENT:
Portez toujours des lunettes de sécurité ou des lunettes
à coques latérales lors de l'utilisation de la toupie. Sans
lunette, de la sciure, des copeaux, des particules ou
objets étrangers projetés dans vos yeux pourraient
causer de graves blessures. Si le travail soulève de la
poussière, portez également un masque antipoussière.
POUR RÉGLER LA BUTÉE DE PROFONDEUR
■ DÉBRANCHEZ VOTRE TOUPIE.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à
une mise en marche accidentelle et à de graves blessures.
■ Desserrez le bouton de verrouillage et relevez la barre
de butée.
■ Tournez la butée de profondeur jusqu'à ce que la butée
de profondeur la plus haute soit alignée avec la barre
de butée.
■ Faites remonter le fer en desserrant le levier de blocage
de la plongée.
■ Placez la toupie sur une surface plane et faites
descendre la toupie jusqu'à ce que l'extrémité du fer
touche à peine la surface plane.
■ Serrez le levier de blocage de la plongée pour
positionner le fer à la profondeur de coupe «zéro».
■ Abaissez la barre de butée contre la butée de
profondeur, ensuite, serrez bien le bouton de
verrouillage. La butée la plus haute est maintenant la
profondeur «zéro» du réglage de la coupe.
SÉLECTEUR DE COMMANDE DE VITESSE
VARIABLE
Voir figure 12.
Votre toupie possède un sélecteur de commande de
vitesse variable conçu pour permettre à l'opérateur de
contrôler les limites de vitesse et de couple. Vous pouvez
ainsi sélectionner la meilleure vitesse convenant pour le
type de coupe, le matériau à couper et la dimension des
fers utilisés. Le sélecteur de commande de vitesse variable
vous permet de régler la vitesse de la toupie entre 15 000
à 23 000 tr/mn. Il y a huit graduations repérées de 1 à 6 (A
à F) sur le sélecteur de commande de vitesse variable.
Pour augmenter la vitesse et le couple de votre toupie,
tournez le sélecteur de commande de vitesse variable
vers les réglages les plus hauts (F). Si on tourne le
sélecteur vers un réglage plus bas, on décroît la vitesse
et le couple.
NOTE: Si vous ne voulez pas utiliser le sélecteur de
commande de vitesse variable, tournez-le sur la position
la plus haute et le système ne sera pas actif.
Le tableau de sélection des vitesses donne des réglages
suggérés, basés sur le diamètre du fer et le type de
matériau à usiner.
Nous vous conseillons de faire des essais en utilisant la
caractéristique de vitesse variable avant d'installer un fer et
toupiller.
FONCTIONNEMENT
TABLEAU DE SÉLECTION DES VITESSES

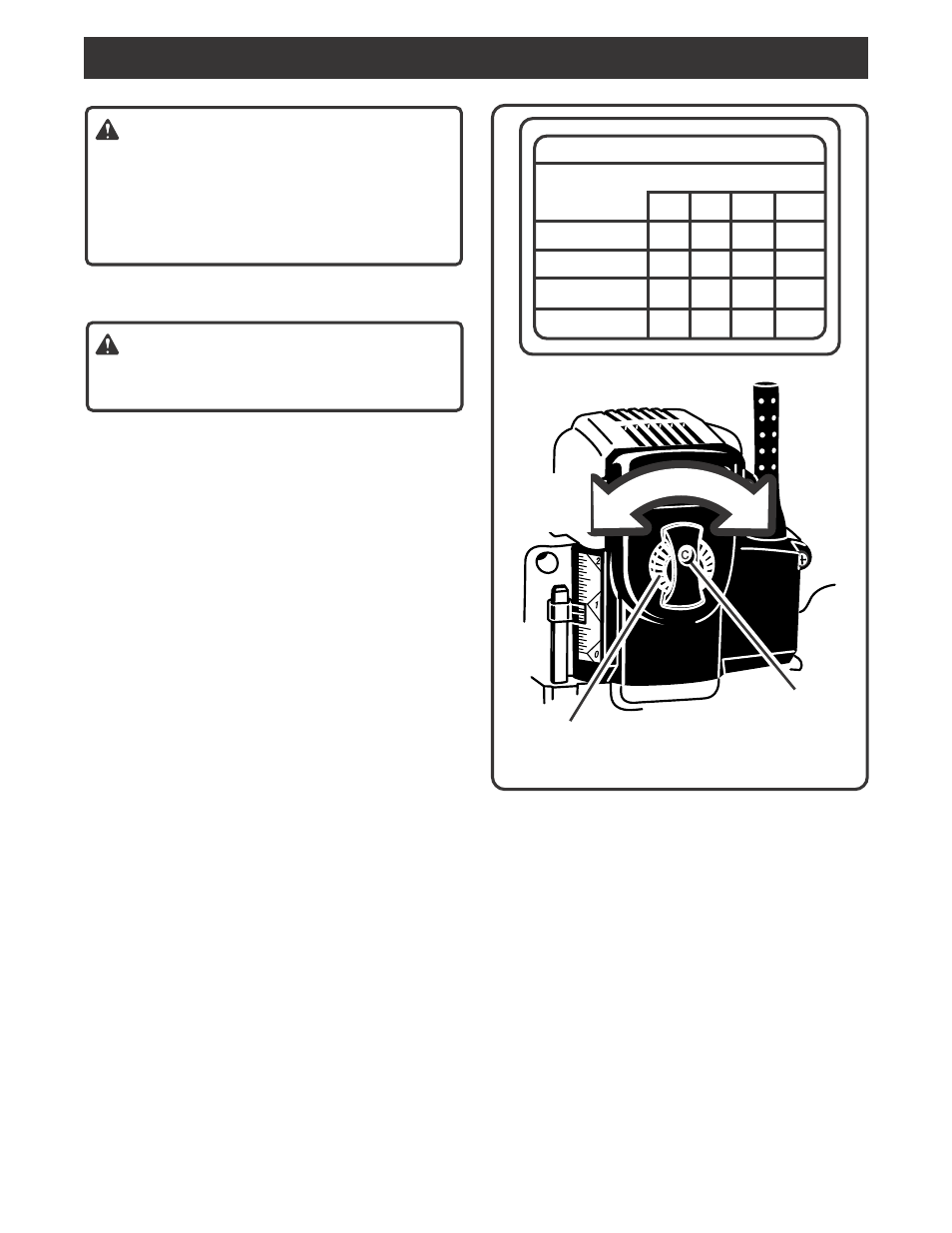

Fig. 12
SÉLECTEUR DE
COMMANDE DE
VITESSE VARIABLE
POUR
DIMINUER
LA VITESSE
POUR
AUGMENTER
LA VITESSE
HUBLOT DE
SÉLECTION
DE LA VITESSE
MATÉRIAU
MOYEN
1/4 3/8 1/2 3/4
TENDRE E-F D-E A-B A
D-E C-D A A
DUR C-D B-C A A
TRÈS DUR D-E C-D C-D B-C
DIMENSIONS DU FER
INDICATEUR DE REMISE À ZÉRO
L'indicateur de remise à zéro vous permet d'utiliser l'échelle
graduée fournie sur le carter pour effectuer des changements
rapides de profondeur de coupe par rapport au réglage de
profondeur de coupe existant. Choisissez simplement un
point de référence sur l'échelle et faites glisser l'indicateur
de remise à zéro vers le haut ou vers le bas de l'échelle de
la distance requise pour la nouvelle profondeur de coupe.
Modifiez alors la position de la barre de butée en desserrant
le bouton de verrouillage et en tournant le bouton de réglage
jusqu'à ce que la ligne rouge de l'indicateur de remise à zéro
revienne au point de référence. Serrez fermement le bouton
de verrouillage pour maintenir la barre de butée dans sa
nouvelle position. La position du fer a maintenant augmenté
ou diminué de la distance exacte dont la barre de butée a été
ajustée.
NOTE: Chaque graduation de l'échelle en pouce indique
une distance de 1,6 mm (1/16 po).
