12
■ Ajustez les écrous hex. jusqu'à ce qu'ils entrent en
contact avec la bride de butée. Ceci procure une butée
positive à une profondeur de coupe «zéro».
■ Assurez-vous que les écrous hex. sont bien serrés l'un
contre l'autre.
■ Tournez la butée de profondeur sur la position désirée,
desserrez le bouton de verrouillage, puis, réglez la
barre de butée jusqu’à ce qu’elle touche la butée de
profondeur.
■ Faites glisser l'indicateur de remise à zéro vers le haut
ou vers le bas de l'échelle sur la barre de butée jusqu'à
ce que la ligne rouge de l'indicateur de remise à «zéro»
soit alignée avec le point de référence désiré. Par
exemple, alignez la ligne rouge avec la graduation
25,4 mm (1 po) sur l'échelle.
■ Relevez la barre de butée pour obtenir la profondeur de
coupe voulue. Par exemple, si on règle la profondeur
de coupe sur 3,2 mm (1/8 po) l'indicateur de remise à
zéro se déplacera de 3,2 mm (1/8 po), par rapport à la
graduation de référence de 25,4 mm (1 po).
■ Serrez fermement le bouton de verrouillage.
■ Mettez votre toupie de telle manière que le fer puisse
descendre en dessous de la sous-base, à la valeur
réglée.
Voir figure 7.
■ Desserrez le levier de blocage de la plongée.
■ Prenez les poignées et abaissez la toupie jusqu'à ce
que la barre de butée entre en contact avec la butée de
profondeur.
■ Serrez le levier de blocage de la plongée, pour
positionner le fer à la profondeur de coupe désirée.
BOUTON DE COMMANDE DE LA
PROFONDEUR FACULTATIF
Un bouton de commande de la profondeur facultatif est
disponible et peut être acheté pour être utilisé sur votre
toupie de plongée. Nous recommandons son emploi lorsque
vos besoins en toupillage exigent des réglages de profondeur
de coupe précis et lorsque la toupie est montée à l'envers
sur une table pour toupie homologuée par UL. NOTE: Le
poids de la toupie en plus de la position peu commode
lorsque celle-ci est montée sur une table pour toupie rend le
réglage de la profondeur de coupe difficile, en tournant
l'écrou hex. avec une clé de 23,8 mm (15/16 po). Par
conséquent, nous recommandons que vous achetiez et
utilisiez un bouton de commande de la profondeur pour les
circonstances mentionnées ci-dessus ainsi que d'autres
semblables.
Le bouton de commande de la profondeur facultatif est
rappelé par un ressort contre l'écrou hex. pour éviter que le
moteur de la toupie ne se sépare accidentellement de la
base de la toupie. Si vous tournez le bouton de commande
de la profondeur trop loin vers le haut de la tige filetée de
réglage de profondeur, le ressort provoquera la sortie du
bouton de commande de la profondeur avant l'écrou hex.
N'enlevez pas l'écrou hex. Il doit rester sur la tige filetée
de réglage de la profondeur tout le temps. Ceci est
spécialement important lorsque vous utilisez la toupie à
l'envers sur une table pour toupie.
RÉGLAGES
INSTALLATION DU BOUTON DE COMMANDE DE LA
PROFONDEUR FACULTATIF:
Voir figure 8.
■ DÉBRANCHEZ VOTRE TOUPIE.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à
une mise en marche accidentelle et à de graves blessures.
■ Enlevez l'écrou hex. supérieur de la tige de réglage de la
profondeur. NOTE: Ceci est la seule fois où l'écrou hex.
doit être enlevé de la toupie. Aussi, si vous enlevez le
bouton de commande de la profondeur facultatif quelle
que soit la raison, l'écrou hex. doit être remonté avant
d'utiliser à nouveau votre toupie.
■ Tournez l'autre l'écrou hex. dans le sens antihoraire
jusqu'à obtention de 6,35 mm (1/4 po) de filetage au
sommet de la tige de réglage de la profondeur.
■ Placez le ressort de compression sur l'écrou hex. comme
l'illustre la figure 8.
■ Placez le bouton de commande de la profondeur
facultatif sur le ressort de compression et alignez les
languettes du bouton de commande de la profondeur
facultatif avec les méplats de l'écrou hex.
■ Comprimez soigneusement le ressort en poussant sur
le dessus du bouton de commande de la profondeur.
■ Vissez le bouton de commande de la profondeur dans
le sens horaire sur la tige filetée de réglage de
profondeur.
AVERTISSEMENT:
Le fait de replacer le bouton de commande de la
profondeur facultatif sans le ressort de compression,
pourrait entraîner la sortie du bouton de commande de
la profondeur et de l'écrou hex. de la tige filetée de
réglage de la profondeur pendant l'utilisation. Cette
situation pourrait entraîner la séparation du moteur de
la base de la toupie et provoquer des blessures graves.

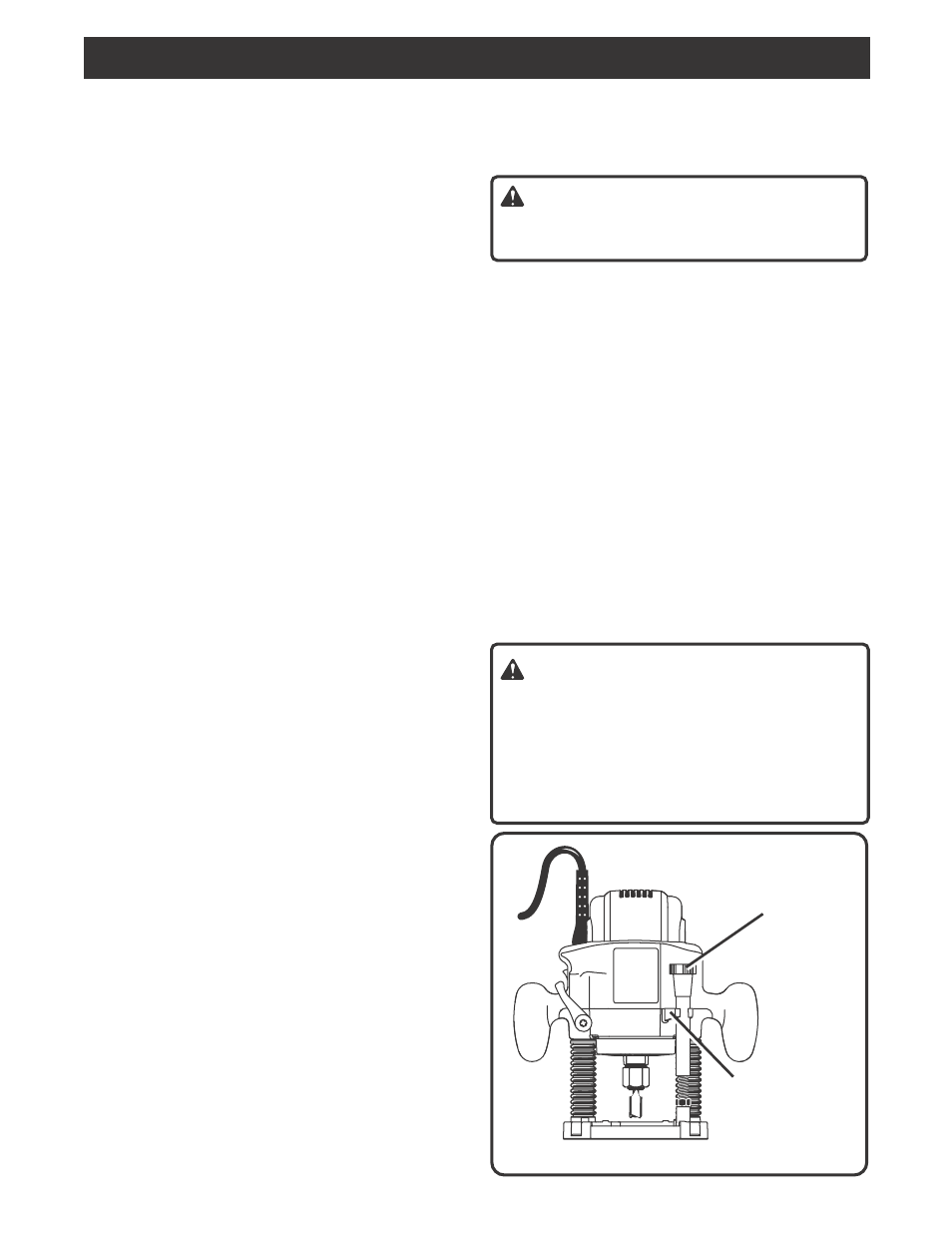

Fig. 8
BRIDE DE BUTÉE
BOUTON DE COMMANDE
DE LA PROFONDEUR
FACULTATIF
