RÉGLAGES
RÉGLAGE DE LA PROFONDEUR DE COUPE À L'AIDE
DU BOUTON DE COMMANDE DE LA PROFONDEUR
FACULTATIF
Voir figure 9.
■ DÉBRANCHEZ VOTRE TOUPIE.
AVERTISSEMENT:
Si la toupie n'est pas débranchée, vous vous exposez à
une mise en marche accidentelle et à de graves blessures.
■ Desserrez le bouton de verrouillage et relevez la barre de
butée.
■ Desserrez le levier de blocage de la plongée et laissez la
toupie revenir à sa position la plus haute.
■ Faites descendre la toupie jusqu'à ce que le fer atteigne
approximativement la profondeur de coupe désirée.
■ Serrez le levier de blocage de la plongée, pour verrouiller
temporairement la toupie à la profondeur de coupe
désirée.
■ Tournez le bouton de commande de la profondeur dans
le sens horaire jusqu'à ce que l'écrou hex. s'appuie sur
le flasque de butée. Ne serrez pas trop l'écrou hex.
■ Desserrez le levier de blocage de la plongée. Desserrez
toujours le levier de blocage de la plongée avant de
régler la profondeur de coupe à l'aide du bouton de
commande de la profondeur.
■ Tournez le bouton de commande de la profondeur jusqu'à
ce que le fer atteigne la profondeur de coupe désirée.
■ Serrez le levier de blocage de la plongée. Assurez-
vous toujours que le fer est bien verrouillé en place
avant d'entreprendre tout toupillage.
■ Desserrez le bouton de verrouillage et réglez la barre de
butée jusqu'à ce qu'elle touche la butée de profondeur.
■ Serrez fermement le bouton de verrouillage.
BUTÉE DE PROFONDEUR
Voir figures 10 et 11.
La butée de profondeur est située sur la base de la toupie et
rend possible l'exécution de coupe profonde ou de grandes
dimensions en faisant plusieurs passes de suite et en utilisant
le système de butée de profondeur à réglage micrométrique
Accu-Stop
MC . Les repères d'alignement rendent les
changements de profondeur de coupe, rapides et faciles.
Une profondeur de coupe pré-réglée est obtenue en abaissant
la toupie jusqu'à ce que la barre de butée entre en contact
avec la butée de profondeur. La caractéristique de réglage
micrométrique offre des repères d'alignement tous les 90°
sur le bouton de butée de profondeur. Chaque rotation de 90°
du bouton change le réglage de la profondeur de coupe de
0,4 mm (1/64 po).
Voir figure 10.
Une rotation complète (360°) du bouton de butée de la
profondeur change le réglage de la profondeur de coupe de
1,6 mm (1/16 po).
Voir figure 11.
Le système de butée de profondeur à réglage micrométrique
Accu-Stop
MC permet de faire des changements de 0 à 12,7 mm
(1/2 po) dans la profondeur de coupe à partir du réglage initial
de la barre de butée. Ce réglage initial de la barre de butée
peut être une profondeur de coupe «zéro» ou n'importe quel
réglage de profondeur de coupe que vous choisissez comme
point de départ pour un travail particulier à exécuter.
BOUTON DE
BUTÉE DE
PROFONDEUR
BARRE
DE BUTÉE
BOUTON DE
VERROUILLAGE
Fig. 10
BARRE
DE BUTÉE
BOUTON DE
VERROUILLAGE
Fig. 11
INDICATEUR DE REMISE À
ZÉRO AVEC LIGNE ROUGE
ÉCHELLE
BUTÉE DE
PROFONDEUR
MICROMÉTRIQUE
ACCU-STOP MC
CHAQUE ROTATION DE 90 °
DU BOUTON DE BUTÉE DE
PROFONDEUR EST ÉGALE
À UN CHANGEMENT DE
0,4 mm (1/64 po) DANS LA
PROFONDEUR DE COUPE
CHAQUE ROTATION COMPLÈTE
(360 ° ) DU BOUTON DE BUTÉE DE
PROFONDEUR EST ÉGALE À UN
CHANGEMENT DE 1,6 mm (1/16 po)
DANS LA PROFONDEUR DE COUPE

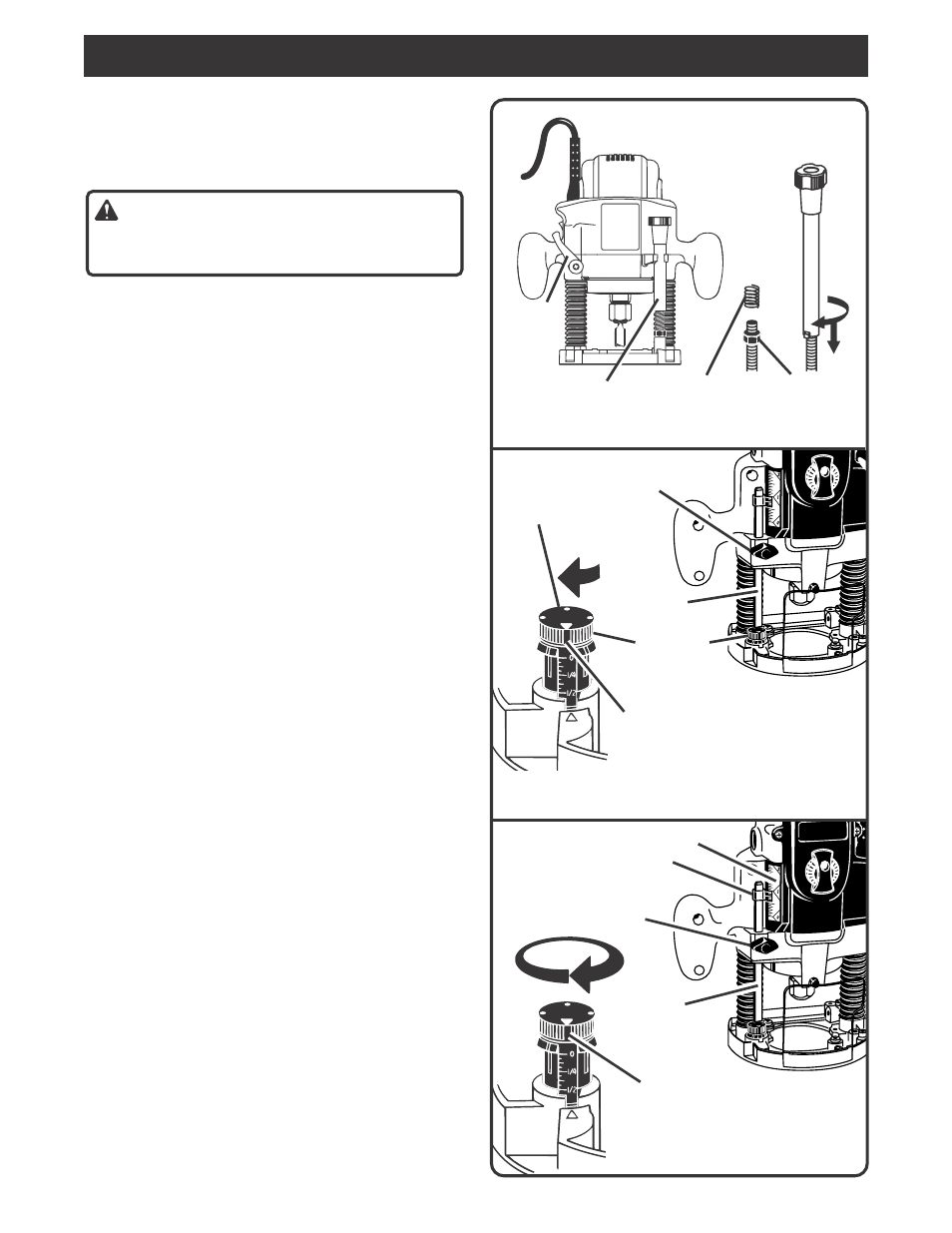

Fig. 9
ÉCROU
HEX.
RESSORT DE
COMPRESSION
BOUTON DE COMMANDE
DE LA PROFONDEUR
FACULTATIF
TIGE FILETÉE
DE RÉGLAGE DE
LA PROFONDEUR
LEVIER
DE
BLOCAGE
DE LA
PLONGÉEC
